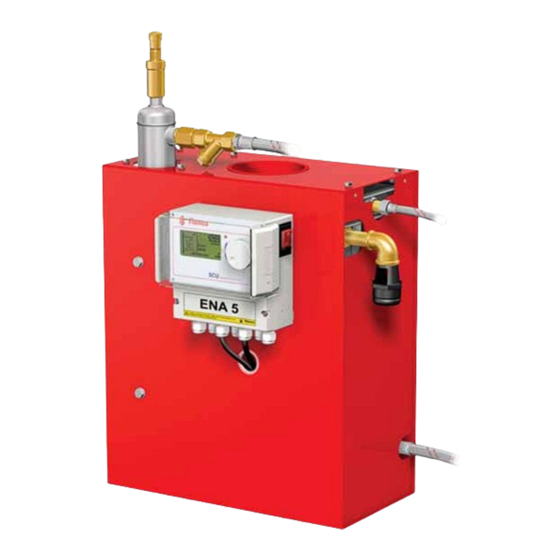

flamco ENA 5 Montage- Und Betriebsanleitung
Entgasungs- und nachspeiseautomat
Verwandte Anleitungen für flamco ENA 5
Inhaltszusammenfassung für flamco ENA 5
- Seite 1 Montage- und Betriebsanleitung ENA 5 ENTGASUNGS- und NACHSPEISEAUTOMAT © 28.11.2008, Flamco Diese Anleitung ist dem Betreiber vorzulegen und dem verantwortlichen Personal ständig zur Verfügung zu halten.
-
Seite 2: Inhaltsverzeichnis
ENA 5 Montage- und Betriebsanleitung Sehr geehrter Kunde, mit der ENA 5 haben Sie ein Flamco- Qualitätsprodukt erworben. Dieser Entgasungs- und Nachspeiseautomat bietet Ihnen Zuverlässigkeit, eine sichere Betriebsbereitschaft und Einfachheit in der Anwendung. Auf den nachfolgenden Seiten geben wir Ihnen technische Angaben, Hinweise und Erläuterungen, die Ihnen die bestimmungsgemäße und sichere Anwendung ermöglichen. -
Seite 3: Haftungsausschluss
Nachspeisung Mengenüberwacht werden. Der IWZ ist an die Steuerung SCU von ENA 5 dann durch den Betreiber anzuschließen oder steht für eine zentrale Leittechnik zur Verfügung. Zur Kontrolle der Nachspeisemengen kann aber auch ein einfacher Wasserzähler aus dem Zubehör... -
Seite 4: Einsatzbereiche Von Ena
Nachspeisung dient dem Ausgleich von Verlustmengen in der Anlage, jedoch nicht der Erst- oder Wiederbefüllung von Anlagen. ENA 5 kann direkt an das Trinkwassernetz angeschlossen werden. Die Netztrennung erfolgt durch einen offenen Systemtrennbehälter. Die Geräteeinheit ist für eine wandhängende Montage vorgesehen. -
Seite 5: Anwendungssicherheit
Die Angaben zum zulässigen Betriebsüberdruck und der zulässigen Betriebstemperatur enthält der Abschnitt Anlagendaten Daten dieser Dokumentation. ENA 5 ist so einzusetzen, dass entsprechend dem maximalen Zulauf- und Betriebsdruck sowie entsprechend der zulässigen Zulauf- und Betriebstemperatur keine Überschreitungen entstehen. ● Vermeidung von Drucküberschreitungen. -
Seite 6: Montage
Werden Abnahmehandlungen am erstellten Objekt erforderlich, ist die Anlage erst in Betrieb zu setzen, nachdem bescheinigt ist, dass die an die Anlage gestellten Anforderungen erfüllt sind. Umgebungsbedingungen Der ENA 5 ist derart aufzustellen, dass der Betrieb, die Prüfung und Wartung ständig gewährleistet werden können. Einbau... -
Seite 7: Hydraulischer Anschluss
Bauseits ist für sauberes Zulaufwasser zu sorgen. Gegebenenfalls ist ein zusätzlicher Schmutzfänger bauseits zu installieren. (Maschenweite 0,2 mm) • Zum Einbinden der Systemanschlüsse sind die Druckschläuche zu verwenden. ENA 5 ist an den Systemanschlüssen wie in eine Bypassleitung in den Systemrücklauf einzubinden. •... -
Seite 8: Arbeitsweise Von Ena
ENA 5 Montage- und Betriebsanleitung 6. Arbeitsweise von ENA 5 ENA 5 arbeitet primär als aktive Entgasungseinrichtung mit der Zusatzfunktion der Nachspeisung zum Nachfüllen von Anlagenverlusten. Entgasungsbetrieb Zur Entgasung wird Anlagenmedium aus dem Systemrücklauf über einen Bypass entnommen. Dieses wird durch den Schmutzfänger (1) und Volumenstrombegrenzer (2) in den Entgasungsbehälter (3) befördert. -
Seite 9: Wesentliche Menüpunkte Des Ausrüstungs- Und Parametermenüs
Anlagendruckes auf den Einschaltdruck pEIN wird die Pumpe eingeschaltet bis pAUS erreicht ist. Bei beiden Steuerungsarten werden Laufzeit- bzw. Füllmengen überwacht (bei Impulswasserzähler IWZ). Außerdem wird der in der Anlage herrschende Druck überwacht. Verläst der Anlagendruck den Arbeitsdruckbereich gibt es eine Fehlermeldung. Nachspeisung Aus: Der ENA 5 arbeitet als reiner Entgasungsautomat. - Seite 10 Parametermenü Wasseraufbereitung eingetragen wurde. Bei 0 Litern wird die Sammelstörmeldung (wenn aktiviert) ausgelöst und es erfolgt eine Fehlermeldung. Negative Werte bedeuten eine Überschreitung der zulässigen Aufbereitungsmenge (-kapazität) in Litern. Der ENA 5 bleibt dabei in Betrieb. *Hinweis zur Zyklenanzahl im Entgasungsbetrieb...
-
Seite 11: Bedienung
Prozessanzeige (bzw. Startanzeige). Wartung Die Bauteile der ENA 5 sind größtenteils wartungsfrei. Trotzdem empfiehlt es sich eine jährliche visuelle Prüfung der Anlage durchzuführen (u. a. auf Dichtheit) und den bauseitigen Schmutzfänger in der Zulaufleitung zu reinigen sowie den Schutzfänger am Entgasungsbehälter. Sollten auf Grund einer visuellen Prüfung der Anlage andere Wartungsarbeiten erforderlich werden, dürfen diese nur von fachkundigem... -
Seite 12: Inbetriebnahme
Einstellen der Betriebswerte den Anlagengegebenheiten der Heizungs-/ Kühlanlage anzupassen. Nach dem Einschalten der Steuerung erscheint ENA 5, danach die Startanzeige. (s. auch Menüablauf ENA 5 S.16) Es muss mit dem Bedienknopf durch Drehen und Drücken nun eine Auswahl getroffen werden. -
Seite 13: Erläuterungen Zum Ausrüstungsmenü
Wartungen vom Betreiber für einen Test einmal genutzt werden. Danach sollte wieder auf Turbo geschaltet werden. Sensor - ist für ENA 5 bereits parametriert. Werkseinstellung. Motorschutz - ist für ENA 5 bereits parametriert. Werkseinstellung. Sammelstörmeldung – Bei EIN (Haken gesetzt) wird die Sammelstörmeldung bei der jeweiligen Fehlermeldung ausgelöst. -
Seite 14: Erläuterungen Zum Servicemenü
Erkennung.) Wechsel Zugangscode - Wechsel auf einen anderen Zugangscode. Für den Betreiber ist nur Code „000001“ möglich und nötig Der Parametrierablauf erfolgt entsprechend der Anlage: Inbetriebnahme - Menüablauf. Für Folgen die aus einer Fehlparametrierung entstehen, übernimmt Flamco keine Haftung! -
Seite 15: Installationsbeispiele
ENA 5 Montage- und Betriebsanleitung 10. Installationsbeispiele Nennweiten sind leitungslängenabhängig nicht zu unterschreiten! Leitungslängen sind möglichst kurz zu halten! DN15 < 10 m DN20 < 20 m DN25 < 30 m... -
Seite 16: Klemmplan Der Scu - Ena
ENA 5 Montage- und Betriebsanleitung 11. Klemmplan der SCU – ENA 5 Ungenutzte Kabelverschraubungen nach der Montage dicht verschließen! -
Seite 17: Menüablauf Von Ena
ENA 5 Montage- und Betriebsanleitung 12. Menüablauf von ENA 5... -
Seite 18: Anlage 1 - Grafiken Und Symbole In Der Menüführung
ENA 5 Montage- und Betriebsanleitung Anlage 1 – Grafiken und Symbole in der Menüführung Keine Identnummer vorhanden. Speicherzugriffsfehler Magnetventil Steuerung nicht konfiguriert. Speicher-/ Ladefehler Service anrufen! Eingabe bestätigt. Eingabe abgelehnt. Anlage wird druck- OK-Anzeige. Editiergrenzen Min/ Max gesteuert betrieben nicht eingehalten. -
Seite 19: Anlage 3 - Störungsbehebung
- Temperatur über 70°C im Rücklauf - Rücklauftemperaturen unter Vakuum bei Entgasung - Pumpe arbeitet nicht kontinuierlich 70°C sicherstellen! - Undichtheit in der ENA 5 - Pumpe wechseln - Dichtheit in der ENA 5 kontrollieren Ausschiebezeit am Ende der Ausschiebedauer - Druck im Entgasungsbehälter ist... -
Seite 20: Anlage 4 - Kurzanleitung - Montage, Anschluss Und Inbetriebnahme
(gegebenenfalls Schukosteckdose zwischenschalten) 4. Inbetriebnahme • alle bauseitigen Absperrungen öffnen; Dichtheit von Verbindungen sicherstellen • Steuerung einschalten und warten bis das ENA 5-Display ins Startdisplay wechselt • Danach im Startdisplay Bedienknopf auf System drehen und drücken; (System muss schwarz hinterlegt sein) •... -
Seite 21: Faxvorlage - Serviceübersicht Ena
Serviceübersicht ENA 5 Adresse: Fax: Tel.: FAX: 03933 821 177 Kundendienst Flamco Tel.: 03933 821 161 Kundendienst Flamco Ausrüstungsmenü Bereich/Einstelloption tatsächlicher Einstellwert Bemerkung ID-Nr.: Impulswasserzähler EIN/AUS Wasseraufbereitung EIN/AUS Steuerungsart Niveau/Druck/ AUS Betriebsart Turbo/Normal/Hand/Vakuumtest Sammelstörmeldung AUS Welche sind ohne Haken? Parametermenü...
