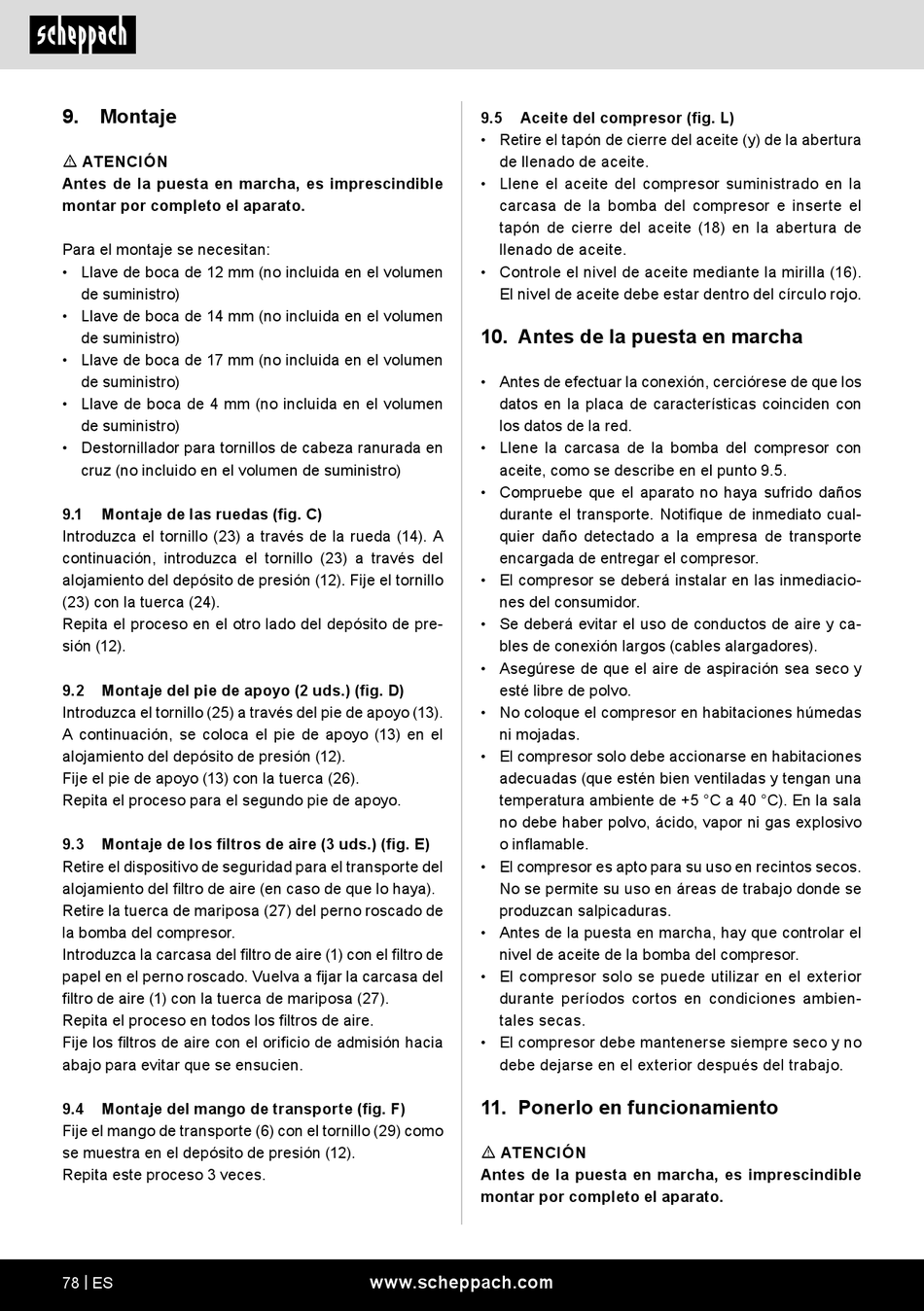

9.
Montaje
m ATENCIÓN
Antes de la puesta en marcha, es imprescindible
montar por completo el aparato.
Para el montaje se necesitan:
• Llave de boca de 12 mm (no incluida en el volumen
de suministro)
• Llave de boca de 14 mm (no incluida en el volumen
de suministro)
• Llave de boca de 17 mm (no incluida en el volumen
de suministro)
• Llave de boca de 4 mm (no incluida en el volumen
de suministro)
• Destornillador para tornillos de cabeza ranurada en
cruz (no incluido en el volumen de suministro)
9.1
Montaje de las ruedas (fig. C)
Introduzca el tornillo (23) a través de la rueda (14). A
continuación, introduzca el tornillo (23) a través del
alojamiento del depósito de presión (12). Fije el tornillo
(23) con la tuerca (24).
Repita el proceso en el otro lado del depósito de pre-
sión (12).
9.2
Montaje del pie de apoyo (2 uds.) (fig. D)
Introduzca el tornillo (25) a través del pie de apoyo (13).
A continuación, se coloca el pie de apoyo (13) en el
alojamiento del depósito de presión (12).
Fije el pie de apoyo (13) con la tuerca (26).
Repita el proceso para el segundo pie de apoyo.
9.3
Montaje de los filtros de aire (3 uds.) (fig. E)
Retire el dispositivo de seguridad para el transporte del
alojamiento del filtro de aire (en caso de que lo haya).
Retire la tuerca de mariposa (27) del perno roscado de
la bomba del compresor.
Introduzca la carcasa del filtro de aire (1) con el filtro de
papel en el perno roscado. Vuelva a fijar la carcasa del
filtro de aire (1) con la tuerca de mariposa (27).
Repita el proceso en todos los filtros de aire.
Fije los filtros de aire con el orificio de admisión hacia
abajo para evitar que se ensucien.
9.4
Montaje del mango de transporte (fig. F)
Fije el mango de transporte (6) con el tornillo (29) como
se muestra en el depósito de presión (12).
Repita este proceso 3 veces.
78 | ES
9.5
Aceite del compresor (fig. L)
• Retire el tapón de cierre del aceite (y) de la abertura
de llenado de aceite.
• Llene el aceite del compresor suministrado en la
carcasa de la bomba del compresor e inserte el
tapón de cierre del aceite (18) en la abertura de
llenado de aceite.
• Controle el nivel de aceite mediante la mirilla (16).
El nivel de aceite debe estar dentro del círculo rojo.
10. Antes de la puesta en marcha
• Antes de efectuar la conexión, cerciórese de que los
datos en la placa de características coinciden con
los datos de la red.
• Llene la carcasa de la bomba del compresor con
aceite, como se describe en el punto 9.5.
• Compruebe que el aparato no haya sufrido daños
durante el transporte. Notifique de inmediato cual-
quier daño detectado a la empresa de transporte
encargada de entregar el compresor.
• El compresor se deberá instalar en las inmediacio-
nes del consumidor.
• Se deberá evitar el uso de conductos de aire y ca-
bles de conexión largos (cables alargadores).
• Asegúrese de que el aire de aspiración sea seco y
esté libre de polvo.
• No coloque el compresor en habitaciones húmedas
ni mojadas.
• El compresor solo debe accionarse en habitaciones
adecuadas (que estén bien ventiladas y tengan una
temperatura ambiente de +5 °C a 40 °C). En la sala
no debe haber polvo, ácido, vapor ni gas explosivo
o inflamable.
• El compresor es apto para su uso en recintos secos.
No se permite su uso en áreas de trabajo donde se
produzcan salpicaduras.
• Antes de la puesta en marcha, hay que controlar el
nivel de aceite de la bomba del compresor.
• El compresor solo se puede utilizar en el exterior
durante períodos cortos en condiciones ambien-
tales secas.
• El compresor debe mantenerse siempre seco y no
debe dejarse en el exterior después del trabajo.
11. Ponerlo en funcionamiento
m ATENCIÓN
Antes de la puesta en marcha, es imprescindible
montar por completo el aparato.
