Pin-Belegung des AUX-Anschlusses
Geräte können an den AUX-Anschluß des ASSIST PLUS angeschlossen und in VIALAB
mit dem Schritt "AUX Port" ein- und ausgeschaltet werden.
Der ASSIST PLUS stellt ein galvanisch getrenntes Signal (Relaiskontakt) zur Verfügung.
Dieser einfache Schließkontakt ist im stromlosen Zustand ausgeschaltet.
Höchstwerte für Relaiskontakte:
Spannung
Stromstärke
v

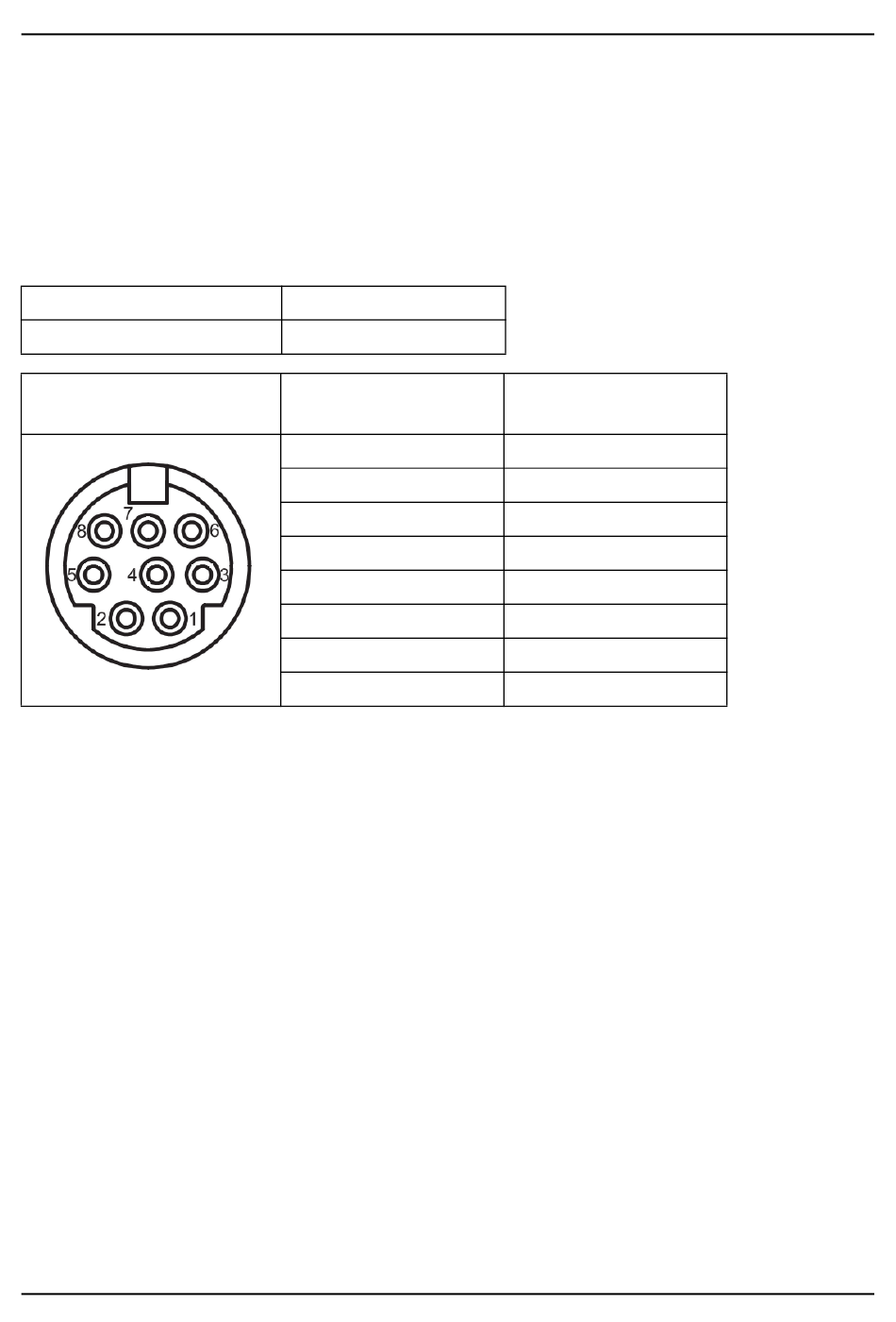

MINI DIN 8-Steckdose
(Ansicht ASSIST PLUS)
www.integra-biosciences.com
24 VDC
1 A
Pin-Belegung
1
2
3
4
5
6
7
8
Beschreibung
Nicht verbinden
Nicht verbinden
Nicht verbinden
Schaltkontakt
Schaltkontakt
Nicht verbinden
Schaltkontakt
Nicht verbinden
Technische Daten
