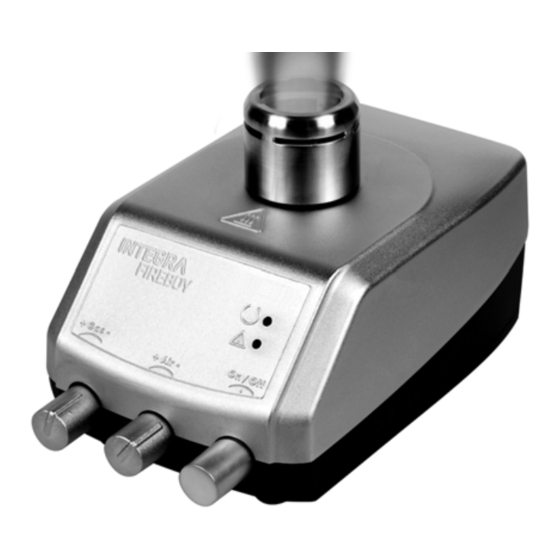

Integra FIREBOY eco Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für FIREBOY eco:
- Bedienungsanleitung (24 Seiten) ,
- Sicherheitsanweisungen & betriebsanleitung (4 Seiten) ,
- Kurzanleitung (4 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Integra FIREBOY eco
Inhaltszusammenfassung für Integra FIREBOY eco

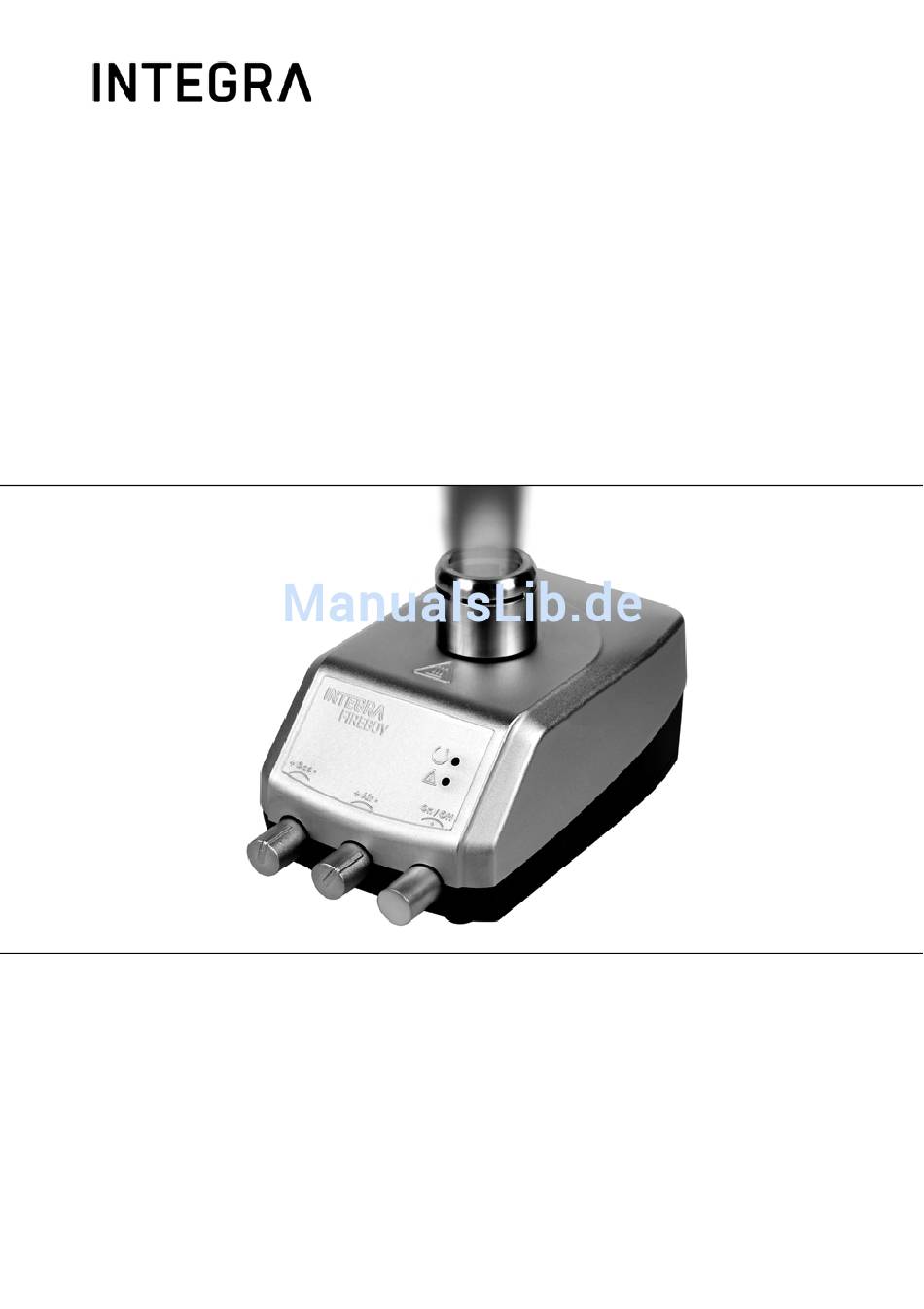

- Seite 1 FIREBOY eco Bedienungsanleitung 144951_V07...
-
Seite 2: Declaration Of Conformity
Declaration of conformity INTEGRA Biosciences AG – 7205 Zizers, Switzerland declares on its own responsibility that the device Description Model FIREBOY eco 144010 complies with: EU Directives (DoW: Date of Withdrawal) Before DoW After DoW Low Voltage Equipment 2006/95/EC 20.04.2016... -
Seite 3: Inhaltsverzeichnis
Gerätebeschreibung 2.1 Lieferumfang ..................9 2.2 Übersicht FIREBOY eco..............9 Kapitel 3 Inbetriebnahme 3.1 FIREBOY eco an die Stromversorgung anschließen .....11 3.2 FIREBOY eco an Gas anschließen ..........11 3.3 Fuss- oder Tischschalter anschließen..........15 3.4 Brennerkopf herausnehmen und aufsetzen ........15 3.5 Langer Brennerkopf................15... - Seite 4 Alle Rechte an dieser Dokumentation vorbehalten. Insbesondere die Rechte der Vervielfältigung, der Verarbeitung, der Übersetzung und der Darstellungs- form liegen bei der INTEGRA Biosciences AG. Weder Teile noch die gesamte Dokumentation dürfen in irgendeiner Weise ohne schriftliche Bewilligung der INTEGRA Biosciences AG reproduziert oder durch elektronische Medien gespeichert und bearbeitet oder sonst wie verbreitet werden.
-
Seite 5: Kapitel 1 Einleitung
Diese Bedienungsanleitung enthält alle Informationen, die für die Inbetriebnah- me, Bedienung und Wartung des Sicherheitsbunsenbrenners FIREBOY eco nötig sind. Zweck Dieses Kapitel informiert über die Gefahrensymbole, die bestimmungsgemäße Verwendung des FIREBOY eco, seine Sicherheitsmerkmale und die allgemei- nen Sicherheitshinweise. Symbolerklärung 1.1.1 Gefahrenhinweise in dieser Bedienungsanleitung... -
Seite 6: Gefahren- Und Warnhinweise Der Roten Led
Für die Verwendung im Dauerbetrieb muss der optional erhältliche lange Bren- nerkopf (siehe »7.1 Zubehör« auf Seite 22) aufgesetzt werden. Wird der FIREBOY eco in einer Weise benutzt, die von INTEGRA Biosciences nicht spezifiziert ist, kann der Schutz, den der FIREBOY eco bietet, beeinträch- tigt werden. -
Seite 7: Sicherheitshinweise
Vom Gerät können Restgefahren ausgehen, wenn es von ungeschultem Personal unsachgemäss eingesetzt oder bedient wird. Jede Person, die mit der Bedienung des FIREBOY eco beauftragt ist, muss diese Bedienungsanleitung und insbesondere die Sicherheitshinweise gelesen und verstanden haben oder von Vorgesetzten so eingewiesen worden sein, dass sie das Gerät gefahrlos bedienen kann. -
Seite 8: Einschränkungen Des Gebrauchs
• Reinigungs- und Wartungsarbeiten • Adapterwechsel 1.4.3 Einschränkungen des Gebrauchs Es ist verboten, den FIREBOY eco: • zu drehen und auf dem Kopf stehend zu benutzen • als Kocher zu verwenden, ohne dass der optional erhältliche lange Brennerkopf (siehe »7.1 Zubehör« auf Seite 22) aufgesetzt ist •... -
Seite 9: Kapitel 2 Gerätebeschreibung
FIREBOY eco - Bedienungsanleitung V07 Gerätebeschreibung Gerätebeschreibung Zweck Dieses Kapitel beschreibt den FIREBOY eco im Überblick und führt in die spezifische Terminologie ein. Lieferumfang • FIREBOY eco Gerät • Netzadapter • Fussschalter • Gasdüse P60 Propan/Butangas (eingebaut) • Gasdüse N80 Erdgas •... - Seite 10 FIREBOY eco - Bedienungsanleitung V07 Gerätebeschreibung Brennerkopf 7 Zündelektrode 8 Brennerrohr mit Flammenöffnung 9 Elektrode des Flammenwächters Hinteransicht 10 Schalteranschluss (Klinkenstecker) 11 Netzsteckerbuchse (Netzstecker) 12 Gasadapteröffnung (zum Einrasten) Boden 13 Stativbügel, um Gerät schräg zu stellen 14 Messingschraube, Zugang zur Düse...
-
Seite 11: Kapitel 3 Inbetriebnahme
Die Gasdüsen sind auf der Unterseite mit der entsprechenden Bezeichnung geprägt. ORSICHT Der FIREBOY eco darf nur mit der Düse betrieben werden, die der Gasart entspricht. Nur die mitgelieferten Düsen benutzen. Vor jeder Düsenmontage den O-Ring in der Messingschraube auf Beschädigungen überprüfen und gegebenenfalls ersetzen. -
Seite 12: Ein- Und Ausbau Der Adapter Für Den Gasanschluss
Die Düse ist eingesetzt. 3.2.2 Ein- und Ausbau der Adapter für den Gasanschluss Die Adapter für den Hausanschluss, die Gasflasche oder die Gaskartusche werden in die Gasadapteröffnung des FIREBOY eco ohne Gaskartusche eingesteckt (siehe »Hinteransicht« auf Seite 10). Den entsprechenden Adapter in die Gasadapteröffnung des FIREBOY eco einstecken und hörbar einrasten lassen. -
Seite 13: Anschluss Der Gaskartusche
FIREBOY eco - Bedienungsanleitung V07 Inbetriebnahme 3.2.3 Anschluss der Gaskartusche Folgende Gaskartuschentypen können verwendet werden: • CV 360 (ca. 30 min. Brenndauer) • CP 250 (ca. 200 min. Brenndauer) • CV 300 Plus (ca. 180 min. Brenndauer) • CV 470 (ca. 400 min. Brenndauer) •... -
Seite 14: Ausbau Und Wechsel Der Gaskartusche
Adapter aufschieben und, falls notwendig, mit einer Schelle sichern. Der FIREBOY eco ist an das Gas angeschlossen. 3.2.6 Zündfähiges Gemisch einstellen Über den GASREGLER (Gas) kann unter Beobachtung der Flamme die Gaszufuhr und damit die Flammengröße reguliert werden. Drehen im Uhrzei- gersinn reduziert die Gaszufuhr (-), drehen gegen den Uhrzeigersinn erhöht sie... -
Seite 15: Fuss- Oder Tischschalter Anschließen
Der Brennerkopf ist wieder aufgesteckt. ORSICHT Gerät niemals am Brennerkopf tragen. Langer Brennerkopf Wird der FIREBOY eco im Dauerbetrieb eingesetzt, muss der optional erhältli- che lange Brennerkopf (siehe »7.1 Zubehör« auf Seite 22) benutzt werden. Einbau: siehe vorherigen Abschnitt. ORSICHT Der minimale Abstand zwischen der Spitze des Brennerkopfes und dem zu erhitzenden Objekt, z. -
Seite 16: Kapitel 4 Bedienung
FIREBOY eco - Bedienungsanleitung V07 Bedienung Bedienung Zweck Dieses Kapitel erläutert die Bedienung des FIREBOY eco und den Wechsel zwischen den Betriebsarten. Ferner werden die Vorgehensweisen im Fehlerfall beschrieben. FIREBOY eco ein- und ausschalten Der FIREBOY eco ist ein netzabhängiges Gerät. Der FIREBOY eco wird durch kurzen Druck auf den DRUCKKNOPF eingeschaltet. -
Seite 17: Arbeiten Mit Flüssigkeiten
Bedienung Arbeiten mit Flüssigkeiten Um beim Arbeiten mit Flüssigkeiten Verschmut- zungen des Brennrohrs zu vermeiden, kann der FIREBOY eco mit Hilfe des ausklappbaren Stativ- bügels, der sich auf der Unterseite befindet, geneigt werden. Die Neigungsrichtung lässt sich ändern, indem Stativbügel durch Zusammendrücken... - Seite 18 FIREBOY eco - Bedienungsanleitung V07 Bedienung Mögliche Ursache und Fehlermeldung Technische Ursache Fehlerbehebung rote LED blinkt Der Flammenwächter Kein Gas angeschlossen. (1x pro Sek.), erkennt keine Flam- Gas anschliessen grüne LED an. Gasanschluss öffnen Das Ventil wird ge- Flamme wurde mehrmals ausgebla- schlossen.
-
Seite 19: Kapitel 5 Unterhalt
Verfügbarkeit des FIREBOY eco aufrechtzuhalten. Die Reinigungsinterva- lle hängen von den Einsatzbedingungen und dem Verschmutzungsgrad ab. Reinigen Sie den FIREBOY eco mit einem Tuch, das mit Seifenwasser oder einer 70 %igen Ethanollösung befeuchtet ist. Die längste Lebensdauer des Brennerkopfes wird durch einen spritzfreien Einsatz und eine saubere Arbeitsumgebung erreicht (siehe auch »4.4 Arbeiten... -
Seite 20: Dekontamination
Dekontamination trocken. Verwenden Sie niemals Azeton oder andere Lösungsmittel! Beachten Sie die mit den Desinfektionsmitteln mitgelieferten Anweisungen. Entsorgung Das FIREBOY eco-Gerät darf nicht als unsortierter Restmüll entsorgt werden. Entsorgen Sie den FIREBOY eco gemäß den in Ihrem Land geltenden Gesetzen und Verordnungen. INTEGRA Biosciences AG... -
Seite 21: Kapitel 6 Technische Daten
FIREBOY eco - Bedienungsanleitung V07 Technische Daten Technische Daten Spezifikationen Gerät Sicherheitsgaslaborbrenner Dimensionen (B x T x H) 100 x 150 x 60 mm ohne Brennerkopf Gewicht 1,3 kg Stromversorgung Netzteil Eingang: 100–240 VAC, 50/60 Hz Gerät Eingang: 8.6–9.4 VDC, 0.5 A, max. 5 W Materialien Metallisches Gehäuse: Zink... -
Seite 22: Kapitel 7 Zubehör
FIREBOY eco - Bedienungsanleitung V07 Zubehör Zubehör Es gibt eine Vielzahl von Zubehörteilen, die den FIREBOY eco an die jeweili- gen Anwendungsanforderungen und Arbeitsumfelder anpassen. Zubehör Zubehör Art. Nr. Gaskartuschenadapter für 52 g Butan Kartu- 144 050 sche, bspw. Campingaz CV 360. - Seite 23 FIREBOY eco - Bedienungsanleitung V07 Zubehör Zubehör Art. Nr. Windleitblech 143 205 Spritzschutzglocke aus Borosilikatglas 143 210 Brennerkopf 144 300 Langer Brennerkopf, für den Dauerbetrieb 144 306 Netzadapter Europa 230 VAC 156 631 Netzadapter UK 240 VAC 156 632 Netzadapter US 120 VAC 156 630 Netzadapter AU 240 VAC.
