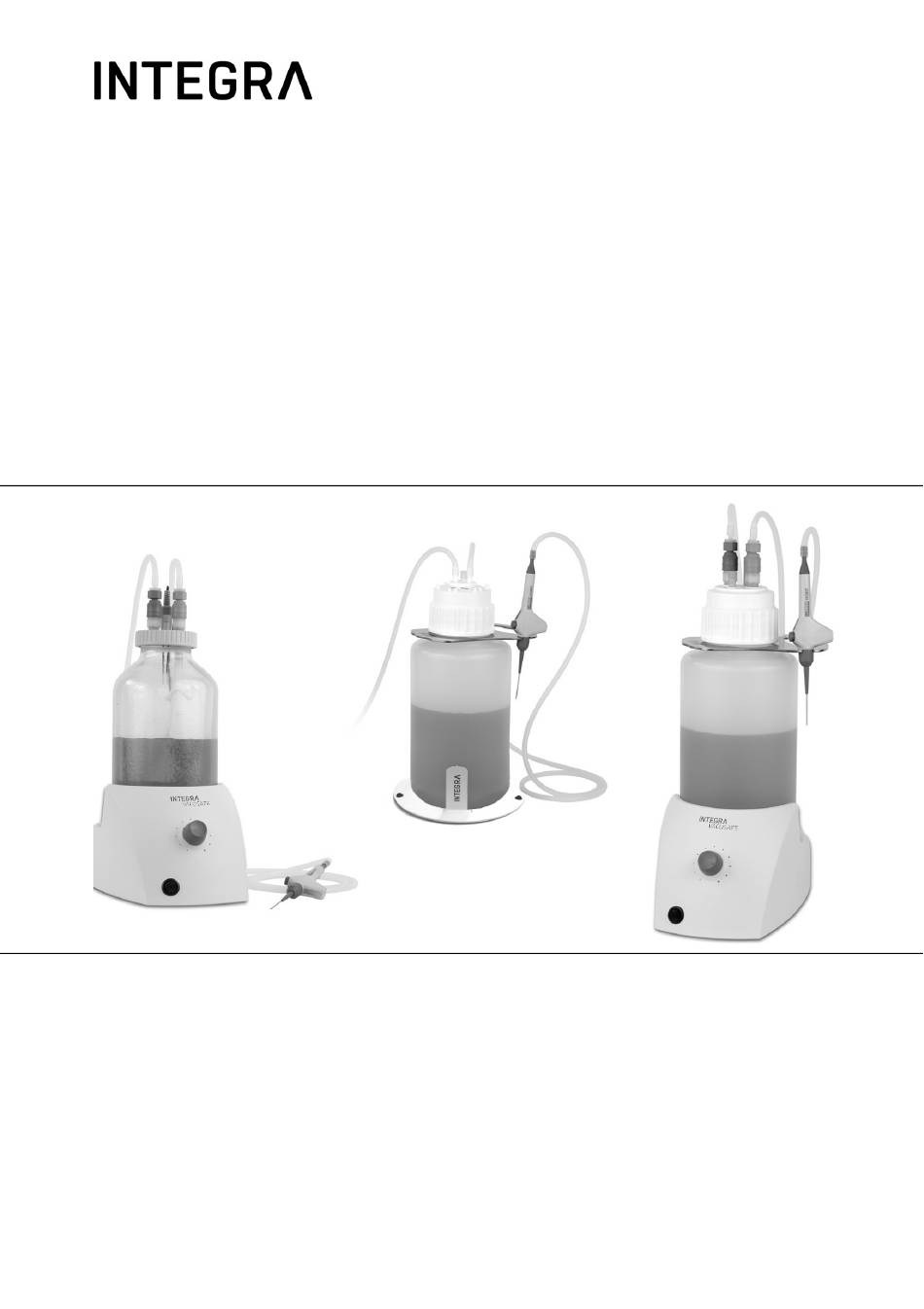

- Seite 1 VACUSAFE Bedienungsanleitung 158340_V13...
-
Seite 2: Declaration Of Conformity
Declaration of conformity INTEGRA Biosciences AG – 7205 Zizers, Switzerland declares on its own responsibility that the devices Description Models VACUSAFE 158300, 158310, 158320 comply with: EU Directives (DoW: Date of Withdrawal) Before DoW After DoW Low Voltage Equipment 2006/95/EC 20.04.2016... -
Seite 3: Inhaltsverzeichnis
Kapitel 1 Einleitung 1.1 Verwendungszweck ................5 1.2 Sicherheitshinweise ................5 Kapitel 2 Gerätebeschreibung 2.1 Lieferumfang ..................6 2.2 Überblick über den VACUSAFE ............6 Kapitel 3 Inbetriebnahme 3.1 Betriebsumgebung................7 3.2 Netzanschluss ..................7 3.3 Einrichten .....................7 3.3.1 Anschluss des Filters ...............7 3.3.2 Anschluss des Luftauslasses zur vollständigen Abschirmung .8 3.3.3 Anschluss der Flasche und des Handoperators.......9... - Seite 4 F +1 603 577 5529 info@integra-biosciences.com www.integra-biosciences.com Kundendienst Um Ihren Vertreter von INTEGRA Biosciences AG vor Ort zu kontaktieren, siehe www.integra-biosciences.com oder schreiben Sie eine E-Mail an info@integra-biosciences.com. Weitere Informationen und andere Sprachversionen erhalten Sie unter www.integra- biosciences.com oder auf Anfrage (info@integra-biosciences.com).
-
Seite 5: Kapitel 1 Einleitung
Der VACUSAFE ist ein vakuumgestütztes System für das Absaugen nicht-explosiver Flüssigkeiten, wie z. B. biologische Puffer und Medien. Wird der VACUSAFE in einer Weise benutzt, die von INTEGRA Biosciences nicht spezifiziert ist, kann der Schutz, den der VACUSAFE bietet, beeinträchtigt werden. -
Seite 6: Kapitel 2 Gerätebeschreibung
VACUSAFE – Bedienungsanleitung V13 Gerätebeschreibung Gerätebeschreibung Bitte stellen Sie fest, welches VACUSAFE-Modell Sie erworben haben, da dies das Lesen dieser Bedienungsanleitung vereinfacht. Notieren Sie die auf dem Etikett der Hauptverpackung angegebene Artikelnummer Ihres Modells hier: 158 Lieferumfang • Basis (Gehäuse mit integriertem Flaschenhalter) •... -
Seite 7: Kapitel 3 Inbetriebnahme
VACUSAFE – Bedienungsanleitung V13 Inbetriebnahme Inbetriebnahme Betriebsumgebung Der VACUSAFE wurde für den Einsatz in einem Labor konzipiert. Das Gerät sollte auf einer ebenen Fläche einem trockenen staubfreien einer Umgebungstemperatur von 5–40 °C und einer maximalen (nicht kondensierenden) relativen Luftfeuchtigkeit von 80% aufgestellt werden. -
Seite 8: Anschluss Des Luftauslasses Zur Vollständigen Abschirmung
VACUSAFE – Bedienungsanleitung V13 Inbetriebnahme Allgemeine Empfehlung in Abhängigkeit von einigen Standardanwendungen: Anwendung Schutz Arbeiten mit Hefe, Pilzen, Pilzen und 0,45-µm-PTFE-Filter Pilzsporen und großen Bakterien Arbeiten mit kleinen Bakterien 0,45-µm-PTFE-Filter 0,2-µm-PTFE-Filter (min. Schutz) (max. Schutz) Arbeiten mit Viren 0,2-µm-PTFE-Filter Luftauslassanschluss (min. -
Seite 9: Anschluss Der Flasche Und Des Handoperators
VACUSAFE – Bedienungsanleitung V13 Inbetriebnahme 3.3.3 Anschluss der Flasche und des Handoperators 1) Platzieren Sie die 4-L-Flasche ohne Deckel in der Basis des Gerätes. Schieben Sie den Flaschengriff über den Flaschenhals und fixieren Sie ihn durch Drehen (nur für 4-L-Flaschen oder Modelle 158310, 158320 erhältlich). -
Seite 10: Anschluss Und Kalibrierung Des Füllstandsensors
Füllstandüberwachung in die Buchse an der Rückseite Gerätes verbinden Flaschendeckel (Modelle 158300, 158310). Stellen Sie sicher, dass die Sensorstifte im Deckel trocken und sauber sind. 2) Schalten Sie den VACUSAFE ein. Ein doppelter Piepton zeigt korrekten Anschluss Füllstandsensors an. 3) Drücken Sie den Knopf „C “... -
Seite 11: Kapitel 4 Bedienung
Bedienung Vakuumaktivierung und Hinweise zur Verwendung Schalten Sie den VACUSAFE ein, um die Vakuumpumpe zu starten (die Kontrollleuchte im Schalter leuchtet). Warten Sie einige Sekunden, bis die Auffangflasche luftleer ist. Um die Absaugleistung zu erhöhen oder zu verringern, drehen Sie den Knopf für die Vakuumregulierung nach rechts bzw. -
Seite 12: Verwendung Des Füllstandssensors
VACUSAFE – Bedienungsanleitung V13 Bedienung Verwendung des Füllstandssensors Ist die VACUSAFE-Flasche voll, verhindert der Füllstandsensor ein Überlaufen von Schaum oder Flüssigkeit und somit deren versehentliches Eindringen in Filter und Gerät. Sobald Schaum oder Flüssigkeit erkannt wird, schaltet sich die Pumpe aus, damit ein Überlaufen der Flasche verhindert wird. -
Seite 13: Fehlersuche
VACUSAFE – Bedienungsanleitung V13 Bedienung Fehlersuche Problem Mögliche Ursache Abhilfe Das Gerät läuft Der Füllstandsensor wurde Entleeren Sie die Flasche. nicht. aktiviert. Keine Stromzufuhr. Verbinden Sie das Netzteil mit Strom- quelle und Gerät. Das Gerät ist ausgeschaltet. Schalten Sie das Gerät ein (die Kontroll- leuchte im Schalter muss leuchten). -
Seite 14: Kapitel 5 Unterhalt
Schalten Sie für Wartungsarbeiten den VACUSAFE stets aus und trennen Sie das Gerät von der Stromversorgung. Reinigen Sie VACUSAFE-Gehäuse mit einem fusselfreien Tuch, das mit einer milden Seifenlösung unter Verwendung von destilliertem Wasser oder aber mit 70%igem Isopropanol oder Ethanol leicht getränkt ist. Verwenden Sie niemals Javelwasser (Natriumhypochlorit) oder andere Lösungsmittel. -
Seite 15: Chemische Sterilisation
Niederschlagsbildung an den Pins des Füllstandsensors, was zu einem falschen Alarmsignal führen würde. Geräteentsorgung Das VACUSAFE-Gerät darf nicht als unsortierter Restmüll entsorgt werden. Entsorgen Sie das VACUSAFE-Gerät gemäß den in Ihrem Land geltenden Gesetzen und Verordnungen. www.integra-biosciences.com... -
Seite 16: Kapitel 6 Technische Daten
Lagerung: -10 bis 40°C, max. relative Luftfeuchtigkeit 95% (nicht kondensierend) Chemische Kompatibilität Die nachfolgende Tabelle listet die Komponenten des VACUSAFE auf, die mit der abgesaugten Flüssigkeit oder deren Aerosolen oder Dämpfen in Kontakt kommen, und bewertet die Kompatibilität dieser Teile mit einigen der Chemikalien, die üblicherweise in Laboratorien verwendet werden. - Seite 17 VACUSAFE – Bedienungsanleitung V13 Technische Daten Natriumcarbonat Essigsäure AcOH Phenol PhOH Dimethylsulfoxid DMSO Aceton Natronlauge NaOH Salzsäure HCl Ethanol EtOH JAVEL (z. B. NaCIO) www.integra-biosciences.com...
-
Seite 18: Kapitel 7 Zubehör
Deckel 158 418 Kabel für Füllstandsensor 158403 Flaschengriff für zum Greifen der Polypropylen-Flasche 158625 4-Liter-Flasche (siehe „2.2 Überblick über den VACUSAFE“ auf Seite 6) Flaschenhalter für 4-Liter-Polypropylen-Flasche 158630 Halter für PIPETBOY und VACUBOY 155065 Netzteil 100–240 VAC, 50/60 Hz 158395 Y-Stück... - Seite 19 VACUSAFE – Bedienungsanleitung V13 Technische Daten Zubehörteile Art.-Nr. VACUBOY VACUBOY-Handoperator mit: 155510 • 1-Kanaladapter 40 mm aus Edelstahl • 1-Kanaladapter mit Abwurfvorrichtung für Einwegspit- zen (mit Verschluss) • Gummi-Adapter für Pasteurpipetten VACUBOY-Set bestehend aus: 155500 • VACUBOY-Handoperator • Ständer für Handoperator •...
- Seite 20 VACUSAFE – Bedienungsanleitung V13 Technische Daten Verbrauchsmaterialien Art.-Nr. Schlauch zwischen Handoperator und Flasche, 1,8 m, Silikon 158332 zwischen Basis und Flasche, 0,7 m, Silikon, blau 158331 Filter zum Schutz der Vakuumquelle, 0,45 µm, hydrophob 158015 zum Schutz der Vakuumquelle, 0,2 µm, hydrophob...
