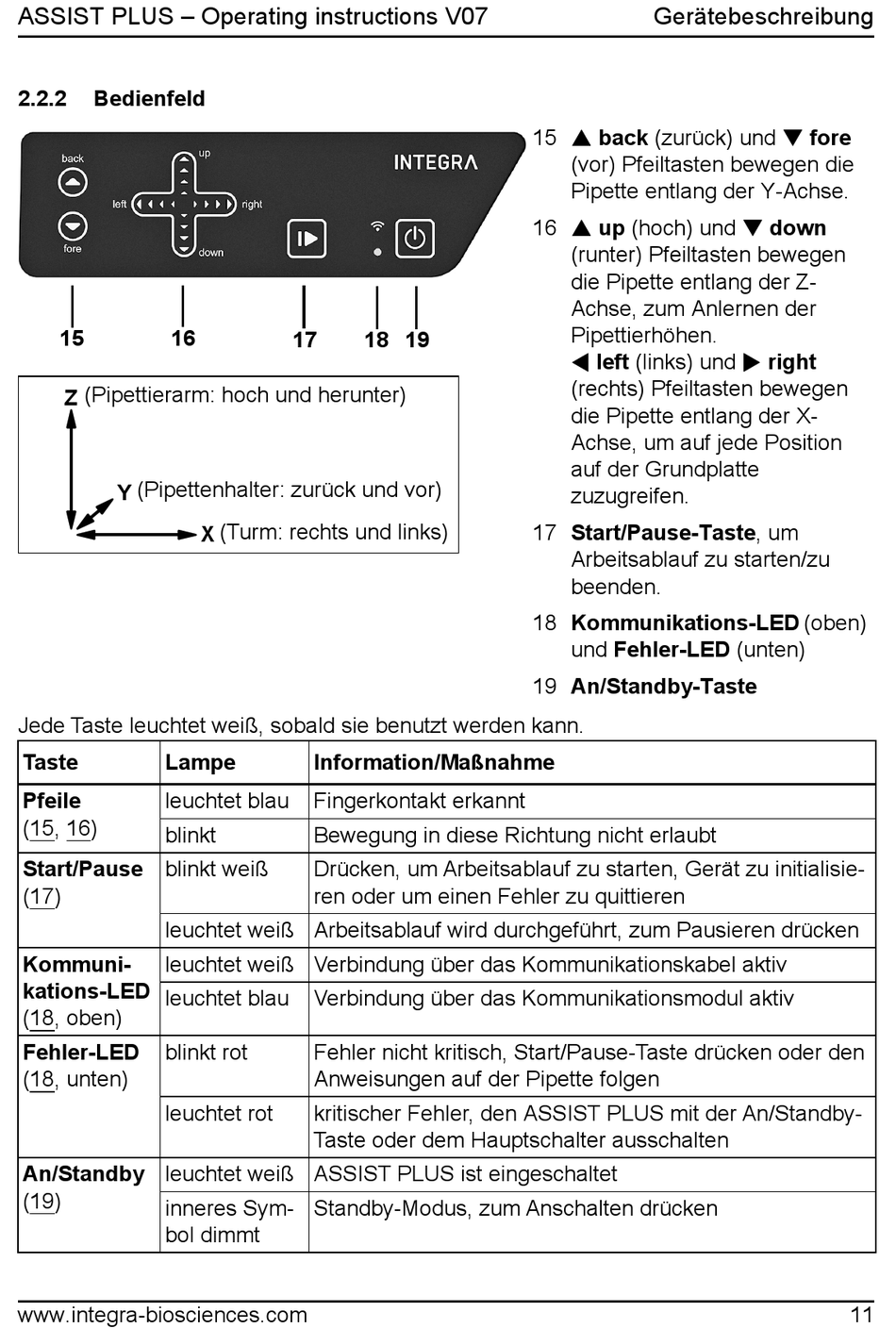

ASSIST PLUS – Operating instructions V07
2.2.2
Bedienfeld
16
15
(Pipettierarm: hoch und herunter)
Z
(Pipettenhalter: zurück und vor)
Y
Jede Taste leuchtet weiß, sobald sie benutzt werden kann.
Taste
Lampe
Pfeile
leuchtet blau
(15, 16)
blinkt
Start/Pause
blinkt weiß
(17)
leuchtet weiß Arbeitsablauf wird durchgeführt, zum Pausieren drücken
Kommuni-
leuchtet weiß Verbindung über das Kommunikationskabel aktiv
kations-LED
leuchtet blau
(18, oben)
Fehler-LED
blinkt rot
(18, unten)
leuchtet rot
An/Standby
leuchtet weiß ASSIST PLUS ist eingeschaltet
(19)
inneres Sym-
bol dimmt
www.integra-biosciences.com
17
18 19
(Turm: rechts und links)
X
Information/Maßnahme
Fingerkontakt erkannt
Bewegung in diese Richtung nicht erlaubt
Drücken, um Arbeitsablauf zu starten, Gerät zu initialisie-
ren oder um einen Fehler zu quittieren
Verbindung über das Kommunikationsmodul aktiv
Fehler nicht kritisch, Start/Pause-Taste drücken oder den
Anweisungen auf der Pipette folgen
kritischer Fehler, den ASSIST PLUS mit der An/Standby-
Taste oder dem Hauptschalter ausschalten
Standby-Modus, zum Anschalten drücken
Gerätebeschreibung
15 back (zurück) und fore
(vor) Pfeiltasten bewegen die
Pipette entlang der Y-Achse.
16 up (hoch) und down
(runter) Pfeiltasten bewegen
die Pipette entlang der Z-
Achse, zum Anlernen der
Pipettierhöhen.
left (links) und right
(rechts) Pfeiltasten bewegen
die Pipette entlang der X-
Achse, um auf jede Position
auf der Grundplatte
zuzugreifen.
17 Start/Pause-Taste, um
Arbeitsablauf zu starten/zu
beenden.
18 Kommunikations-LED (oben)
und Fehler-LED (unten)
19 An/Standby-Taste
11
