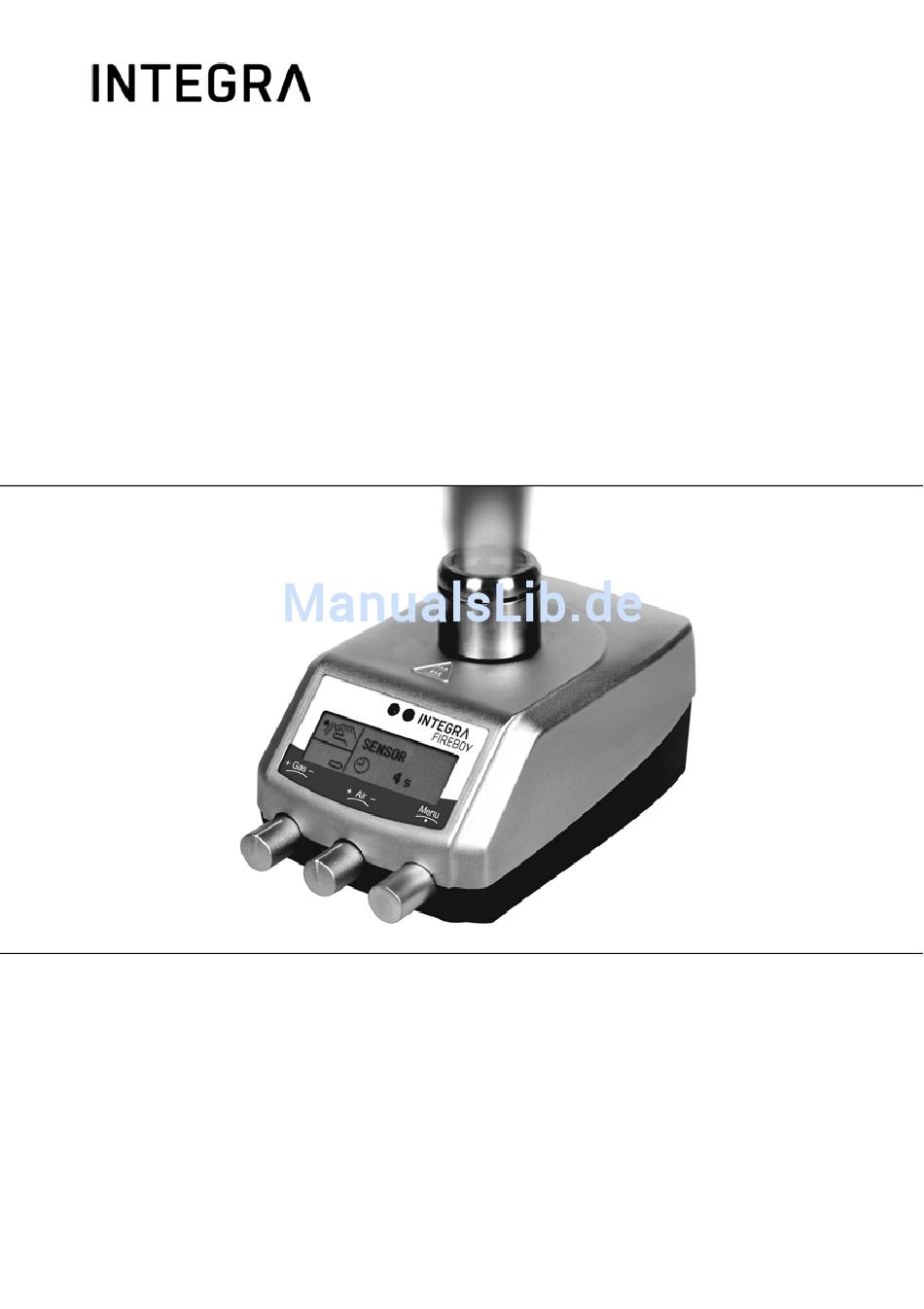

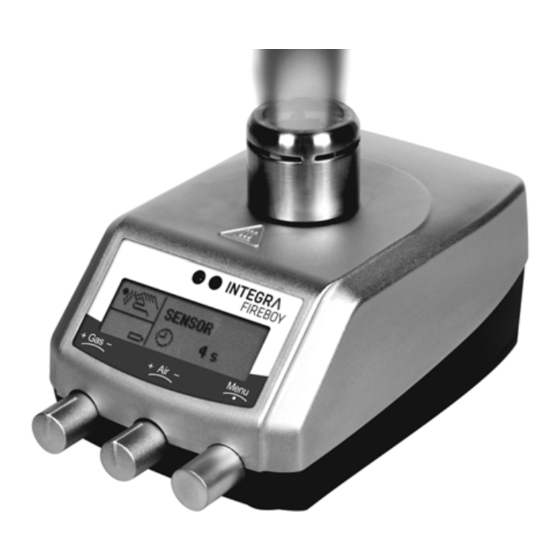

- Seite 1 FIREBOY plus Bedienungsanleitung 144950_V07...
-
Seite 2: Declaration Of Conformity
Declaration of conformity INTEGRA Biosciences AG – 7205 Zizers, Switzerland declares on its own responsibility that the device Description Model FIREBOY plus 144000 complies with: EU Directives (DoW: Date of Withdrawal) Before DoW After DoW Low Voltage Equipment 2006/95/EC 20.04.2016... -
Seite 3: Inhaltsverzeichnis
2.1 Lieferumfang ..................9 2.2 Übersicht FIREBOY plus ..............9 Kapitel 3 Inbetriebnahme 3.1 FIREBOY plus an die Stromversorgung anschließen ....11 3.2 FIREBOY plus mit optionalem Akku betreiben.......11 3.3 FIREBOY plus an Gas anschließen ..........12 3.4 Fuß- oder Tischschalter anschließen ..........15 3.5 Brennerkopf herausnehmen und aufsetzen ........15 3.6 Langer Brennerkopf................15... - Seite 4 Alle Rechte an dieser Dokumentation vorbehalten. Insbesondere die Rechte der Vervielfältigung, der Verarbeitung, der Übersetzung und der Darstellungsform liegen bei der INTEGRA Biosciences AG. Weder Teile noch die gesamte Dokumentation dürfen in irgendeiner Weise ohne schriftliche Bewilligung der INTEGRA Biosciences AG reproduziert oder durch elektronische Medien gespeichert und bearbeitet oder sonst wie verbreitet werden.
-
Seite 5: Kapitel 1 Einleitung
FIREBOY plus - Bedienungsanleitung V07 Einleitung Einleitung Diese Bedienungsanleitung enthält alle Informationen, für Inbetriebnahme, Bedienung Wartung mobilen Sicherheitsbunsenbrenners FIREBOY plus nötig sind. Symbolerklärung 1.1.1 Gefahrenhinweise in dieser Bedienungsanleitung Diese Bedienungsanleitung weist mit den folgenden Symbolen spezifisch auf die Restgefahren hin: ARNUNG Das Sicherheitszeichen weist auf Gefährdungen hin, die zu Verletzungen oder... -
Seite 6: Gefahren- Und Warnhinweise Auf Der Funktionsanzeige
Labormaterialien. Für die Verwendung im Dauerbetrieb muss der optional erhältliche lange Brennerkopf (siehe »7 Zubehör« auf Seite 24) aufgesetzt werden. Wird der FIREBOY plus in einer Weise benutzt, die von INTEGRA Biosciences nicht spezifiziert ist, kann der Schutz, den der FIREBOY plus bietet, beein- trächtigt werden. -
Seite 7: Sicherheitshinweise
Vom Gerät können Restgefahren ausgehen, wenn es von ungeschultem Personal unsachgemäss eingesetzt oder bedient wird. Jede Person, die mit der Bedienung des FIREBOY plus beauftragt ist, muss diese Bedienungsanleitung und insbesondere die Sicherheitshinweise gelesen und verstanden haben oder von Vorgesetzten so eingewiesen worden sein, dass sie das Gerät gefahrlos bedienen kann. -
Seite 8: Einschränkungen Des Gebrauchs
• Wird der FIREBOY plus nicht regelmäßig gebraucht, wird empfohlen, den Akku jeden Monat zu laden. Dies verlängert seine Lebensdauer. Nehmen Sie den Akku heraus, wenn der FIREBOY plus mehr als 3 Monate nicht gebraucht wird. 1.4.4 Einschränkungen des Gebrauchs Es ist verboten, den FIREBOY plus: •... -
Seite 9: Kapitel 2 Gerätebeschreibung
FIREBOY plus - Bedienungsanleitung V07 Gerätebeschreibung Gerätebeschreibung Lieferumfang • FIREBOY plus Gerät • Netzadapter • Gasdüse P60 Butan/Propangas (eingebaut) • Gasdüse N80 Erdgas • Adapter für Gasschlauch, Innendurchmesser 10 mm • Bedienungsanleitung ORSICHT Beim Auspacken des Gerätes den Lieferumfang kontrollieren und auf eventuelle Transportschäden achten. - Seite 10 FIREBOY plus - Bedienungsanleitung V07 Gerätebeschreibung Brennerkopf 10 Zündelektrode 11 Brennerrohr mit Flammenöffnung 12 Elektrode des Flammenwächters Hinteransicht 13 Schalteranschluss (Klinkenstecker) 14 Netzsteckerbuchse (Netzstecker) 15 Gasadapteröffnung (zum Einrasten) Boden 16 Stativbügel, um Gerät schräg zu stellen 17 Messingschraube, Zugang zur Düse...
-
Seite 11: Kapitel 3 Inbetriebnahme
Inbetriebnahme Inbetriebnahme FIREBOY plus an die Stromversorgung anschließen Über das Netzteil kann der FIREBOY plus auch ohne Akku benutzt werden. Netzstecker in die Buchse auf der Rückseite des Gerätes stecken (siehe »Hinteransicht« auf Seite 10) und an Stromquelle anschließen. -
Seite 12: Fireboy Plus An Gas Anschließen
Die Gasdüsen sind auf der Unterseite mit der entsprechenden Bezeichnung geprägt. ORSICHT Der FIREBOY plus darf nur mit der Düse betrieben werden, die der Gasart entspricht. Nur die mitgelieferten Düsen benutzen. Vor jeder Düsenmontage den O-Ring in der Messingschraube auf Beschädigungen überprüfen und gegebenenfalls ersetzen. -
Seite 13: Anschluss Der Gaskartusche
FIREBOY plus - Bedienungsanleitung V07 Inbetriebnahme ARNUNG Beim Wechseln der Adapter immer Gerät ausschalten, Netzstecker ziehen und Gaszufuhr schließen. Zum Ausbau des Adapters mit einem spitzen Gegenstand die Einrastmechanik an der Unterseite des Gerätes eindrücken und den Adapter nach hinten herausziehen. -
Seite 14: Ausbau Und Wechsel Der Gaskartusche
3.3.5 Gaszufuhr über Hausanschluss oder Gasflasche Entweder Schlauch vom Hausanschluss oder von der Gasflasche auf den zuvor eingebauten Adapter aufschieben und, falls notwendig, mit einer Schelle sichern. Der FIREBOY plus ist an das Gas angeschlossen. INTEGRA Biosciences AG... -
Seite 15: Zündfähiges Gemisch Einstellen
Der Brennerkopf ist wieder aufgesteckt. ORSICHT Gerät niemals am Brennerkopf tragen. Langer Brennerkopf Wird der FIREBOY plus im Dauerbetrieb eingesetzt, muss der optional erhältliche lange Brennerkopf (siehe »7 Zubehör« auf Seite 24) benutzt werden. Einbau: siehe vorherigen Abschnitt. ORSICHT Der minimale Abstand zwischen der Spitze des Brennerkopfes und dem zu erhitzenden Objekt, z. -
Seite 16: Kapitel 4 Bedienung
Bedienung Bedienung FIREBOY plus ein- und ausschalten Der FIREBOY plus wird durch kurzen Druck auf den MENÜKNOPF eingeschaltet. Das Ausschalten geschieht durch längeren Druck von mindestens 2 Sekunden. Ist der Brenner noch heiß, wird in der Funktionsanzeige links unten zunächst das Symbol »A «... -
Seite 17: Betriebsart Taste
FIREBOY plus - Bedienungsanleitung V07 Bedienung Betriebsart T ASTE In der Betriebsart T wird die Flamme durch Drücken des MENÜKNOPFs ASTE gezündet und auch wieder gelöscht. INWEIS Zur Sicherheit ist die maximale Brenndauer werkseitig auf 1 min eingestellt. (»4.6 Anpassen der Geräteparameter« auf Seite 18) -
Seite 18: Anpassen Der Geräteparameter
FIREBOY plus - Bedienungsanleitung V07 Bedienung Anpassen der Geräteparameter Innerhalb Menüs werden durch Drehen INSTELLUNGEN MENÜKNOPFs nach rechts folgende Funktionen nacheinander aufgerufen: Grundein- Parameter Beschreibung Bereich stellung Sprache Einstellung der gewünschten English English Sprache. Deutsch Français Italiano Español Maximale Einstellen der Maximalen... -
Seite 19: Arbeiten Mit Flüssigkeiten
FIREBOY plus - Bedienungsanleitung V07 Bedienung Arbeiten mit Flüssigkeiten beim Arbeiten Flüssigkeiten Verschmutzungen Brennrohrs vermeiden, kann der FIREBOY plus mit Hilfe des ausklappbaren Stativbügels, der sich auf der Unterseite befindet, geneigt werden. Die Neigungsrichtung lässt sich ändern, indem Stativbügel durch Zusammendrücken herausgenommen gegenüberliegenden Seite eingesetzt wird. - Seite 20 FIREBOY plus - Bedienungsanleitung V07 Bedienung Mögliche Ursache und Fehlermeldung Technische Ursache Fehlerbehebung GAS PRÜFEN Der Flammenwächter Kein Gas angeschlossen. erkennt keine Gas anschliessen Flamme. Gasanschluss öffnen Das Ventil wird Flamme wurde mehrmals geschlossen. ausgeblasen. Gas/Luftgemisch richtig einstellen ...
-
Seite 21: Kapitel 5 Unterhalt
Verfügbarkeit des FIREBOY plus aufrechtzuerhalten. Die Reinigungsintervalle hängen von den Einsatzbedingungen und dem Verschmutzungsgrad ab. Reinigen Sie den FIREBOY plus mit einem Tuch, das mit Seifenwasser oder einer 70 %igen Ethanollösung befeuchtet ist. Die längste Lebensdauer des Brennerkopfes wird durch einen spritzfreien Einsatz und eine saubere Arbeitsumgebung erreicht (siehe auch »4.7 Arbeiten... -
Seite 22: Dekontamination
Das Gerät darf nicht verbrannt werden. Der FIREBOY plus enthält optional einen NiMH-Akku, zerlegen oder verändern Sie ihn nicht in irgendeiner Weise. Entladen Sie den Akku vor der Entsorgung. Entsorgen Sie das FIREBOY plus- Gerät und den Akku separat gemäß den in Ihrem Land geltenden Gesetzen und Verordnungen hinsichtlich der Entsorgung von Geräten mit NiMH-Akkus. -
Seite 23: Kapitel 6 Technische Daten
FIREBOY plus - Bedienungsanleitung V07 Technische Daten Technische Daten Spezifikationen Gerät Sicherheitsgaslaborbrenner Dimensionen (B x T x H) 100 x 150 x 60 mm ohne Brennerkopf Gewicht 1,3 kg Stromversorgung Netzteil Eingang: 100–240 VAC, 50/60 Hz Gerät Eingang: 8.6–9.4 VDC, 0.5 A, max. 5 W... -
Seite 24: Kapitel 7 Zubehör
FIREBOY plus - Bedienungsanleitung V07 Zubehör Zubehör Es gibt eine Vielzahl von Zubehörteilen, die den FIREBOY plus an die jeweiligen Anwendungsanforderungen und Arbeitsumfelder anpassen. Zubehör Zubehör Art. Nr. Akku NiMH 3,6 V, aufladbar 144 310 Gaskartuschenadapter für 52 g Butan 144 050 Kartusche, bspw. - Seite 25 FIREBOY plus - Bedienungsanleitung V07 Zubehör Zubehör Art. Nr. Tischschalter mit Anschlusskabel. 171 081 Windleitblech 143 205 Spritzschutzglocke aus Borosilikatglas 143 210 Brennerkopf 144 300 Langer Brennerkopf, für den Dauerbetrieb 144 306 Netzadapter Europa 230 VAC 156 631 Netzadapter UK 240 VAC...
