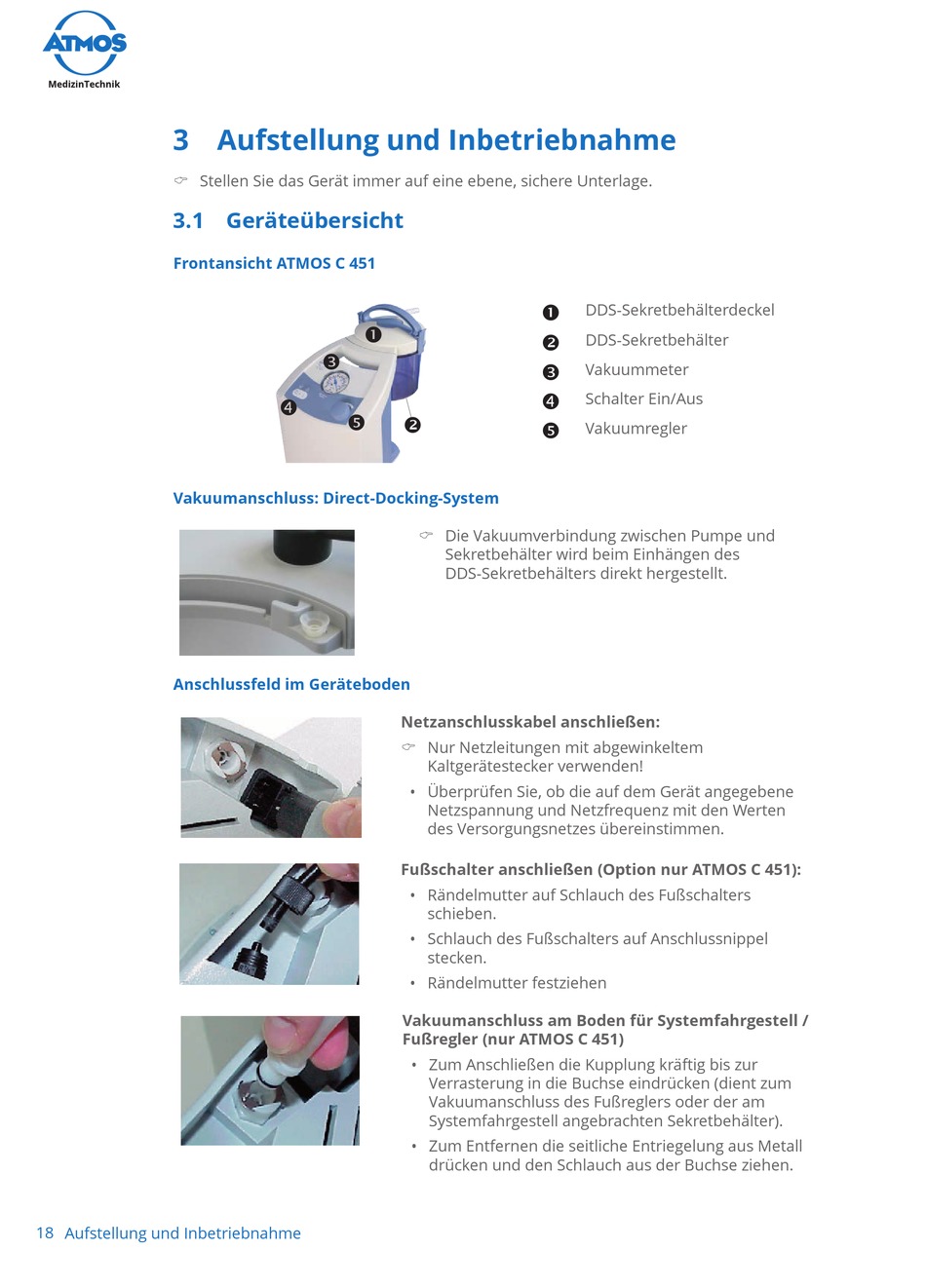

ATMOS C 451 Gebrauchsanweisung Seite 18

3 Aufstellung und Inbetriebnahme
 Stellen Sie das Gerät immer auf eine ebene, sichere Unterlage.
3.1 Geräteübersicht
Frontansicht ATMOS C 451
Vakuumanschluss: Direct-Docking-System
Anschlussfeld im Geräteboden
18 Aufstellung und Inbetriebnahme





 Die Vakuumverbindung zwischen Pumpe und
Netzanschlusskabel anschließen:
 Nur Netzleitungen mit abgewinkeltem
Kaltgerätestecker verwenden!
• Überprüfen Sie, ob die auf dem Gerät angegebene
Netzspannung und Netzfrequenz mit den Werten
des Versorgungsnetzes übereinstimmen.
Fußschalter anschließen (Option nur ATMOS C 451):
• Rändelmutter auf Schlauch des Fußschalters
schieben.
• Schlauch des Fußschalters auf Anschlussnippel
stecken.
• Rändelmutter festziehen
Vakuumanschluss am Boden für Systemfahrgestell /
Fußregler (nur ATMOS C 451)
• Zum Anschließen die Kupplung kräftig bis zur
Verrasterung in die Buchse eindrücken (dient zum
Vakuumanschluss des Fußreglers oder der am
Systemfahrgestell angebrachten Sekretbehälter).
• Zum Entfernen die seitliche Entriegelung aus Metall
drücken und den Schlauch aus der Buchse ziehen.
DDS-Sekretbehälterdeckel

DDS-Sekretbehälter

Vakuummeter

Schalter Ein/Aus

Vakuumregler

Sekretbehälter wird beim Einhängen des
DDS-Sekretbehälters direkt hergestellt.
