Schritt 3:

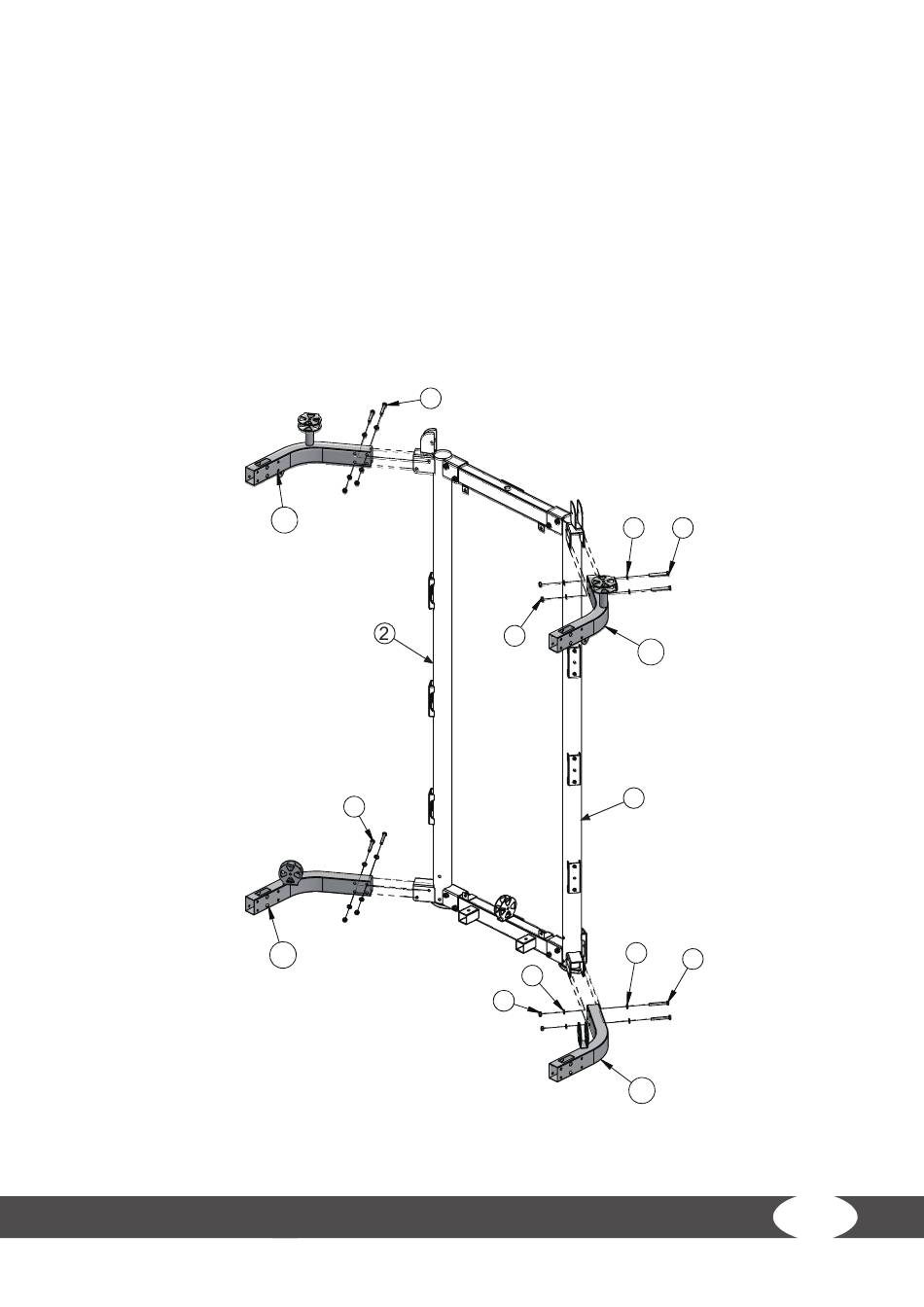

Montage der Grundrahmen
1.
Montieren Sie den linken unteren Grundrahmen (10) am linken Seitenrahmen (2) mit zwei
Schrauben (7), vier Unterlegscheiben (9) und zwei Kontermuttern (8).
2.
Montieren Sie den linken oberen Grundrahmen (13) am linken Seitenrahmen (2) mit zwei
Schrauben (7), vier Unterlegscheiben (9) und zwei Kontermuttern (8).
3.
Montieren Sie den rechten unteren Grundrahmen (11) am rechten Seitenrahmen (1) mit zwei
Schrauben (7), vier Unterlegscheiben (9) und zwei Kontermuttern (8).
4.
Montieren Sie den rechten oberen Grundrahmen (12) am rechten Seitenrahmen (1) mit zwei
Schrauben (7), vier Unterlegscheiben (9) und zwei Kontermuttern (8).
7
13
7
10
9
8
12
1
9
9
8
11
7
7
23
