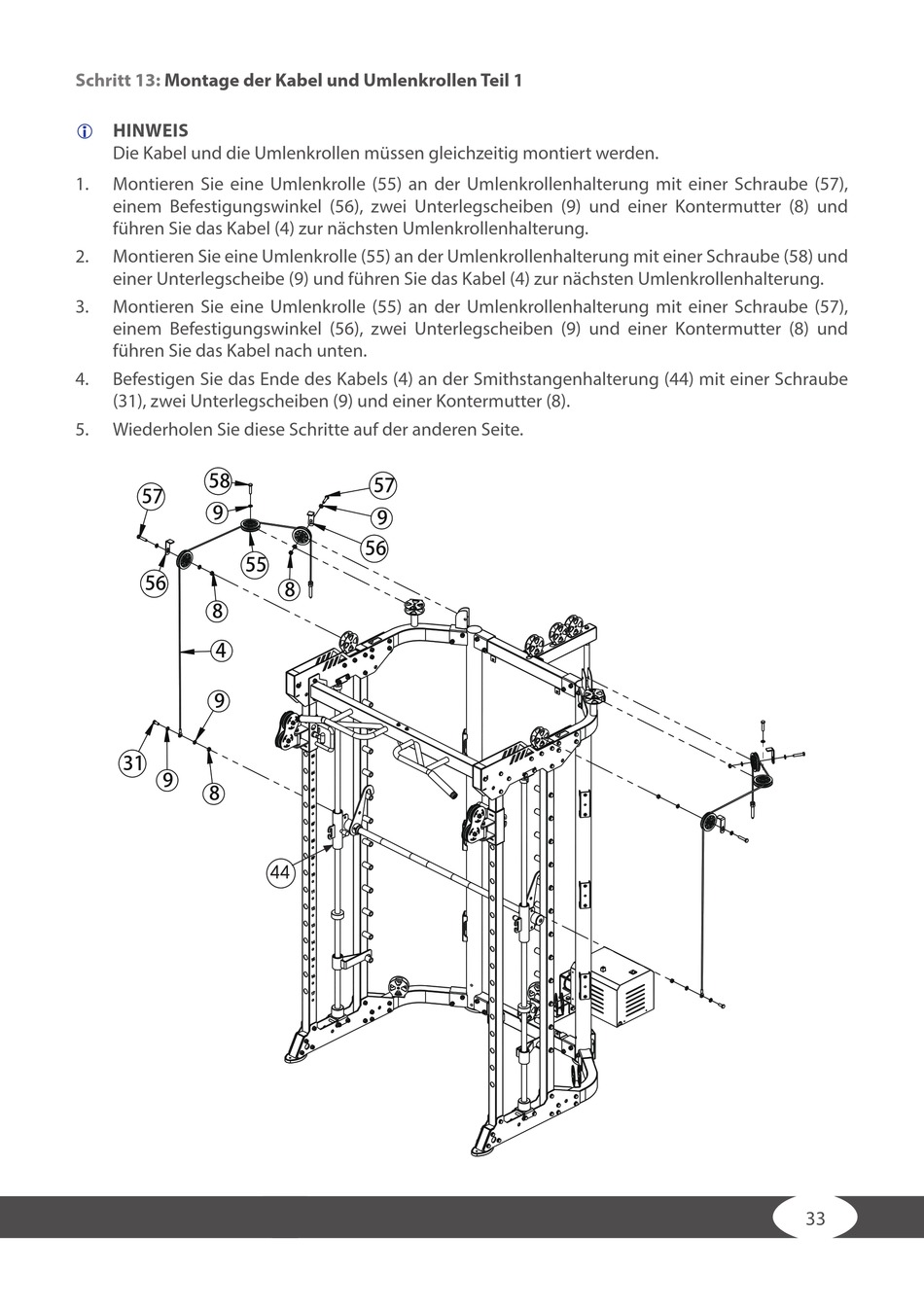

Schritt 13: Montage der Kabel und Umlenkrollen Teil 1

HINWEIS
Die Kabel und die Umlenkrollen müssen gleichzeitig montiert werden.
1. Montieren Sie eine Umlenkrolle (55) an der Umlenkrollenhalterung mit einer Schraube (57),
einem Befestigungswinkel (56), zwei Unterlegscheiben (9) und einer Kontermutter (8) und
führen Sie das Kabel (4) zur nächsten Umlenkrollenhalterung.
2. Montieren Sie eine Umlenkrolle (55) an der Umlenkrollenhalterung mit einer Schraube (58) und
einer Unterlegscheibe (9) und führen Sie das Kabel (4) zur nächsten Umlenkrollenhalterung.
3. Montieren Sie eine Umlenkrolle (55) an der Umlenkrollenhalterung mit einer Schraube (57),
einem Befestigungswinkel (56), zwei Unterlegscheiben (9) und einer Kontermutter (8) und
führen Sie das Kabel nach unten.
4. Befestigen Sie das Ende des Kabels (4) an der Smithstangenhalterung (44) mit einer Schraube
(31), zwei Unterlegscheiben (9) und einer Kontermutter (8).
5. Wiederholen Sie diese Schritte auf der anderen Seite.
58
57
9
55
56
8
4
9
31
9
8
57
9
56
8
33
