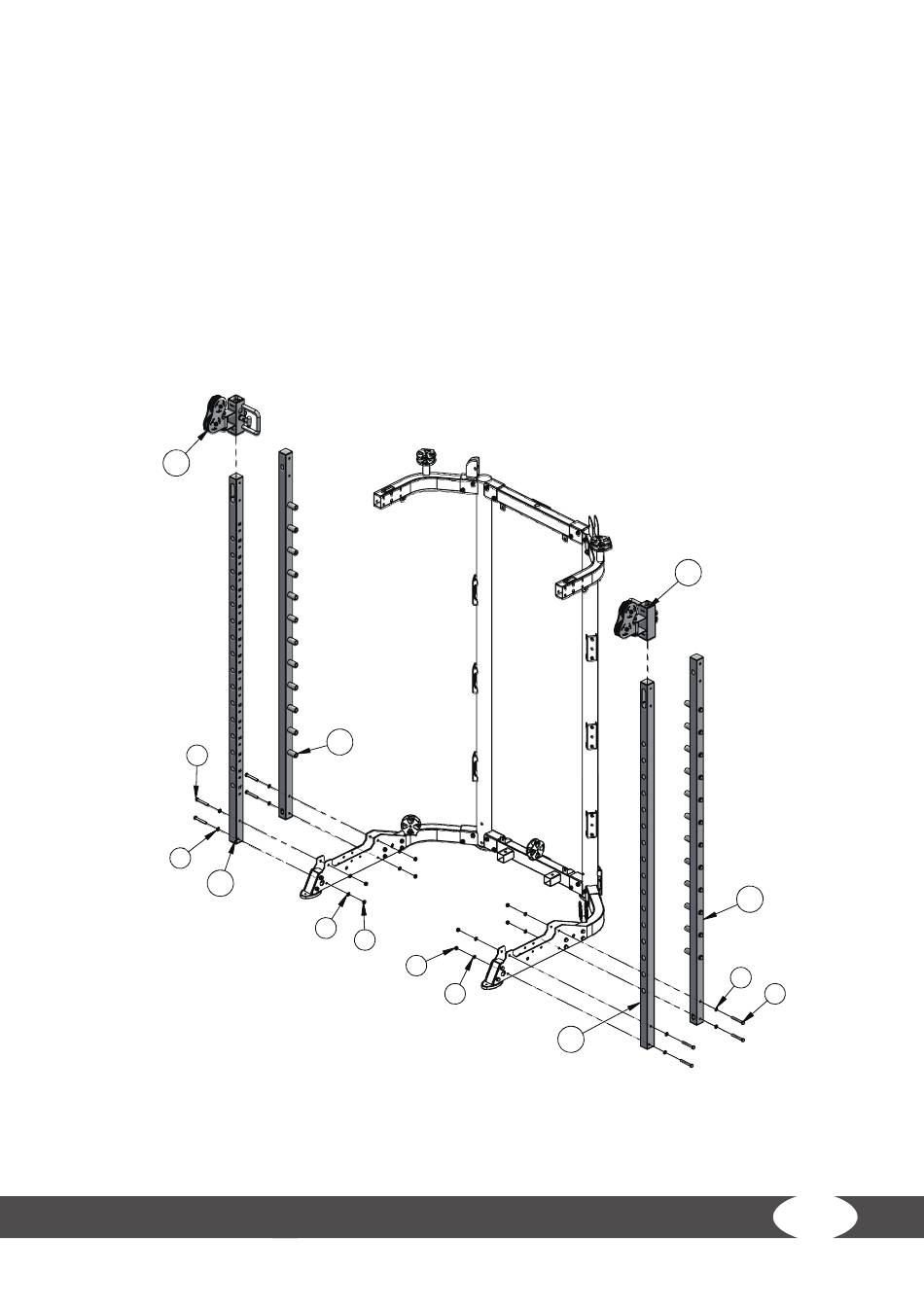

Schritt 5:
Montage der Stellrahmen
1.
Befestigen Sie den rechten Höhenversteller (19) am rechten Stellrahmen (17).
2.
Montieren Sie den rechten Stellrahmen (17) an den unteren Seitenabdeckungen (14) mit zwei
Schrauben (7), vier Unterlegscheiben (9) und zwei Kontermuttern (8).
3.
Befestigen Sie den linken Höhenversteller (20) am linken Stellrahmen (18).
4.
Montieren Sie den linken Stellrahmen (18) an den unteren Seitenabdeckungen (14) mit zwei
Schrauben (7), vier Unterlegscheiben (9) und zwei Kontermuttern (8).
5.
Montieren Sie die beiden Stützrahmen (16) an den unteren Seitenabdeckungen (14) mit je zwei
Schrauben (7), vier Unterlegscheiben (9) und zwei Kontermuttern (8).
20
7
9
18
16
9
8
8
9
19
17
16
9
7
25
