Taurus MS45 Pro Montage- Und Bedienungsanleitung Seite 30

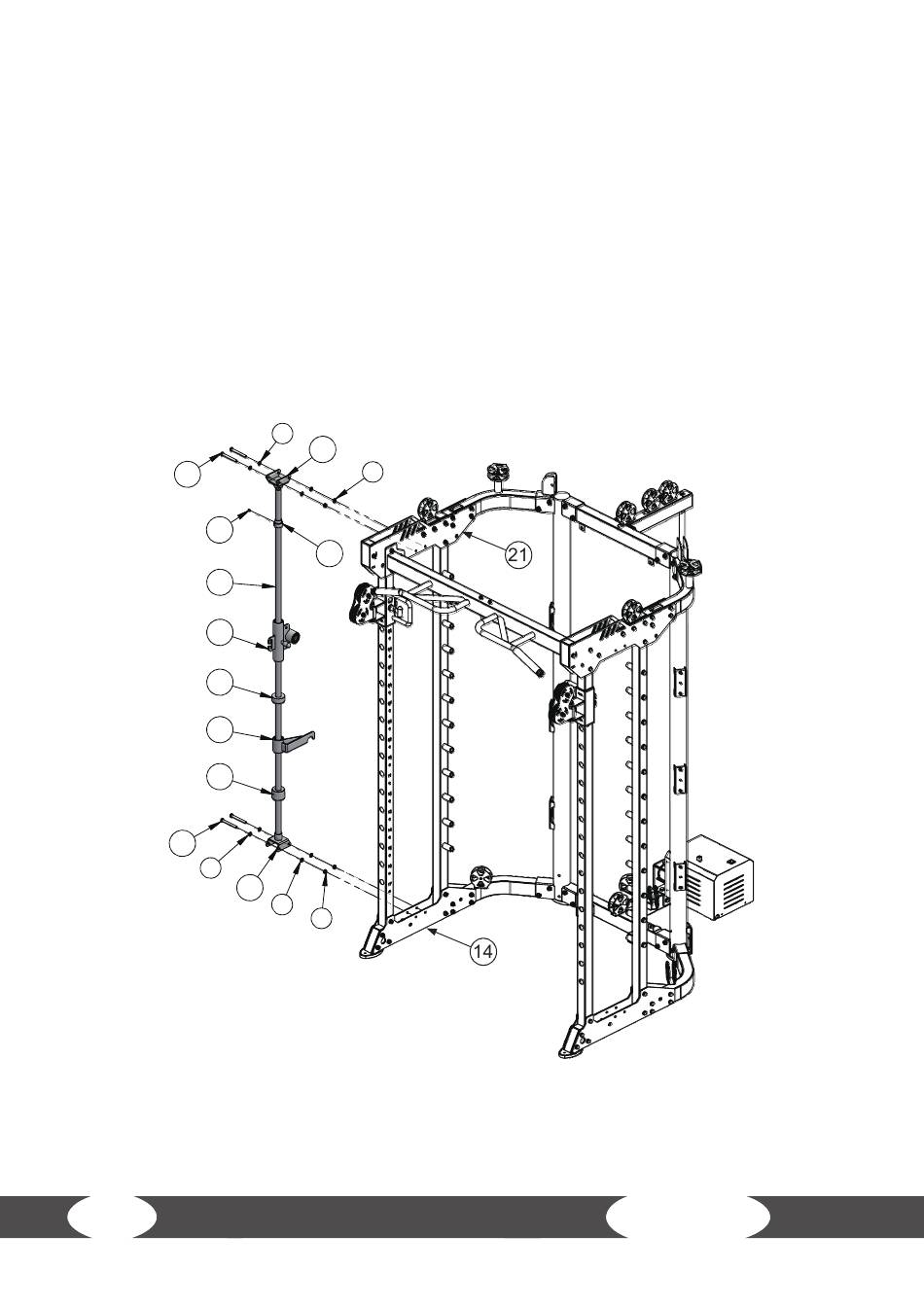

Schritt 10: Montage der rechten Führungsstange
1. Schieben Sie einen Gummipuff er (45), die rechte Fallsicherung (47), einen Gummipuff er (46)
und eine Smithstangenhalterung (44) auf die Führungsstange (42).
2. Montieren Sie eine Sicherungshülse (43) an der Führungsstange (42) mit einer Schraube (49).
3. Befestigen Sie das untere Verbindungsstück (40) an der Führungsstange (42) und montieren Sie
es an den unteren Seitenabdeckungen (14) mit zwei Schrauben (48), vier Unterlegscheiben (9)
und zwei Kontermuttern (8).
4. Befestigen Sie das obere Verbindungsstück (41) an der Führungsstange (42) und montieren Sie
es an den oberen Seitenabdeckungen (21) mit zwei Schrauben (48), vier Unterlegscheiben (9)
und zwei Kontermuttern (8).
48
49
42
44
46
47
45
48
9
40
30
9
41
8
43
9
8
MS45
