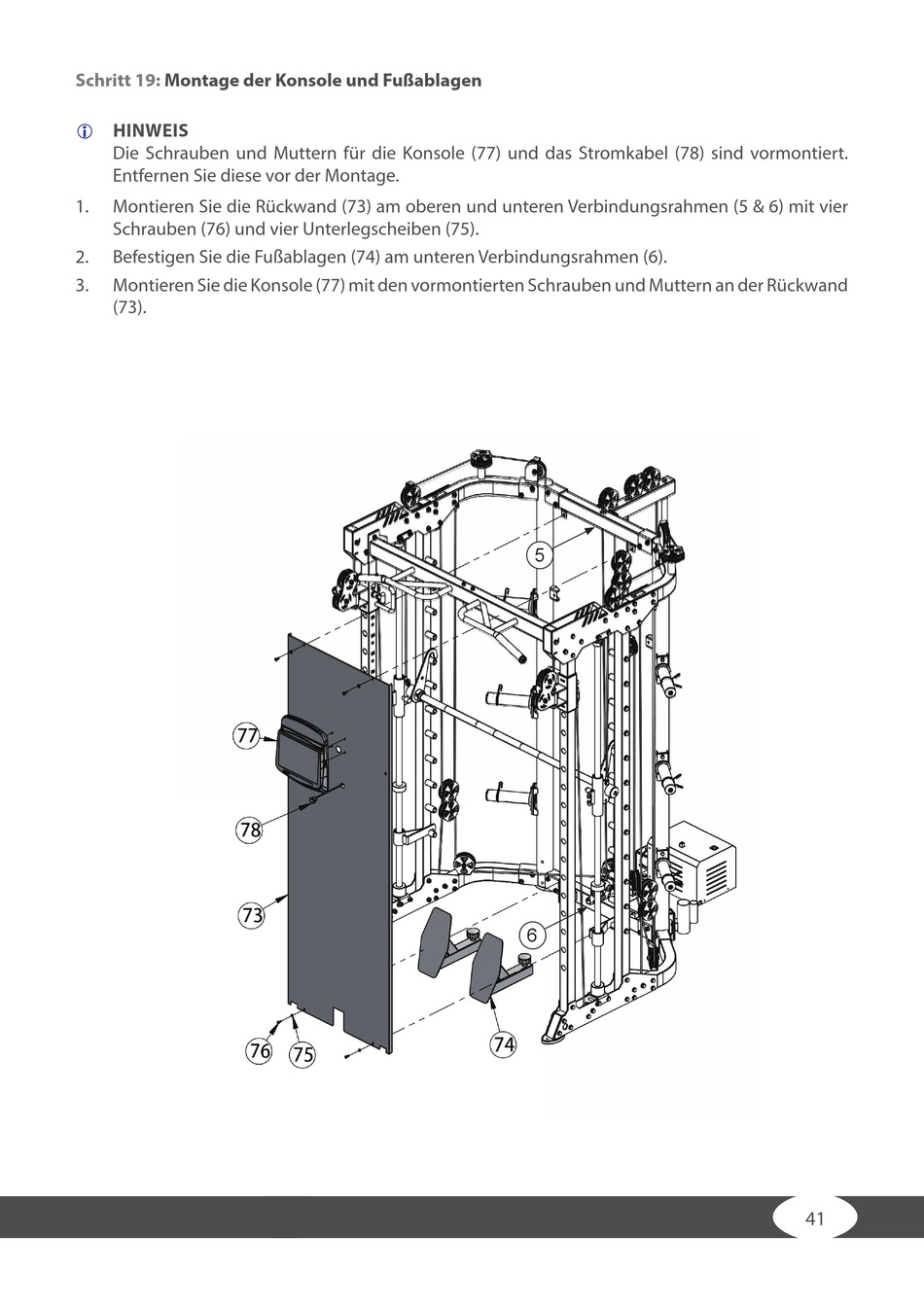

Schritt 19:
Montage der Konsole und Fußablagen
HINWEIS
Die Schrauben und Muttern für die Konsole (77) und das Stromkabel (78) sind vormontiert.
Entfernen Sie diese vor der Montage.
1.
Montieren Sie die Rückwand (73) am oberen und unteren Verbindungsrahmen (5 & 6) mit vier
Schrauben (76) und vier Unterlegscheiben (75).
2.
Befestigen Sie die Fußablagen (74) am unteren Verbindungsrahmen (6).
3.
Montieren Sie die Konsole (77) mit den vormontierten Schrauben und Muttern an der Rückwand
(73).
41
