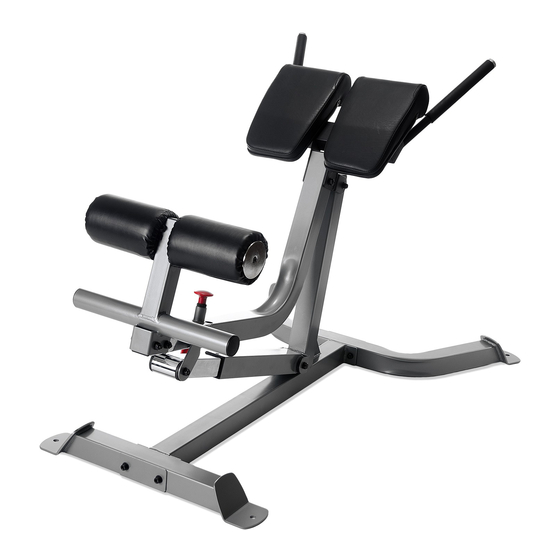

- Seite 1 Montage- und Bedienungsanleitung max. 150 kg ~ 45 Min. 38 kg L 153 | B 92 | H 92 TFB850PRO.01.01 Art.-Nr. TF-B850-PRO Rückentrainer B850 Pro...
- Seite 2 B850 PRO...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis ALLGEMEINE INFORMATIONEN Technische Daten Persönliche Sicherheit Aufstellort MONTAGEANLEITUNG Allgemeine Hinweise Lieferumfang Aufbau LAGERUNG UND TRANSPORT Allgemeine Hinweise FEHLERBEHEBUNG, PFLEGE UND WARTUNG Allgemeine Hinweise Störungen und Fehlerdiagnose Wartungs- und Inspektionskalender ENTSORGUNG ZUBEHÖR-EMPFEHLUNG ERSATZTEILBESTELLUNG Seriennummer und Modellbezeichnung Teileliste Explosionszeichnung GARANTIE KONTAKT... - Seite 4 B850 PRO...
- Seite 5 Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Qualitäts-Trainingsgerät der Marke Taurus entschieden haben. Taurus bietet Sport- und Fitnessgeräte für den gehobenen Heimsport und die Ausstattung von Fitness-Studios und Geschäftskunden. Der Fokus liegt bei Taurus Fitnessgeräten auf dem, worauf es beim Sport ankommt: maximale Performance! Daher werden die Geräte in enger Absprache mit...
- Seite 6 GEFAHR Dieser Hinweis steht für mögliche schädliche Situationen, die bei Zuwiderhandlung zu schwersten Verletzungen oder zum Tode führen! HINWEIS Dieser Hinweis steht für weitere nützliche Informationen. Bewahren Sie diese Anleitung zur Information, für Wartungsarbeiten oder Ersatzteilbestellungen sorgfältig auf! B850 PRO...
-
Seite 7: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN Technische Daten Maße und Gewicht Artikelgewicht (brutto, inkl. Verpackung): 39 kg Artikelgewicht (netto, excl. Verpackung): 38 kg Verpackungsmaße (L x B x H) ca.: 116 cm x 87 cm x 19 cm Aufstellmaße (L x B x H) ca.: 153 cm x 92 cm x 92 cm Maximales Benutzergewicht: 150 kg... -
Seite 8: Persönliche Sicherheit
Kabel keine potentielle Stolpergefahr darstellt. Achten Sie darauf, dass sich niemand während des Trainings im Bewegungsbereich des Gerätes befindet, um Sie und andere Personen nicht zu gefährden. ࣑ ACHTUNG Es dürfen keine Gegenstände jedweder Art in die Öffnungen des Gerätes gesteckt werden. B850 PRO... -
Seite 9: Aufstellort
Aufstellort WARNUNG ⚠ Stellen Sie das Gerät nicht in Hauptdurchgängen oder Fluchtwegen auf. ⚠ VORSICHT Wählen Sie den Aufstellort so, dass Sie zu allen Seiten genügend Platz zum Trainieren haben. Stellen Sie sicher, dass der Trainingsraum während des Trainings gut durchlüftet und keiner Zugluft ausgesetzt ist. -
Seite 10: Montageanleitung
Unterlegmatte oder dem Verpackungskarton vor. HINWEIS Um den Aufbau so einfach wie möglich zu gestalten, können bereits einige zu verwendende Schrauben und Muttern vormontiert sein. Führen Sie die Montage des Gerätes idealerweise an dem späteren Aufstellort durch. B850 PRO... -
Seite 11: Lieferumfang
Lieferumfang Der Lieferumfang besteht aus den nachfolgend dargestellten Teilen. Prüfen Sie zu Beginn, ob alle zum Gerät gehörenden Teile und Werkzeuge im Lieferumfang enthalten sind und ob Schäden vorliegen. Bei Beanstandungen ist unmittelbar der Vertragspartner zu kontaktieren. VORSICHT ⚠ Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, darf der Aufbau nicht vorgenommen PART LIST werden. - Seite 12 LEG SUPPORT LEG SUPPORT Beinrahmen REINFORCEMENT REINFORCEMENT PLATE PLATE REINFORCEMENT Verbindungsplatte PLATE IRON BUSHING IRON BUSHING IRON BUSHING Hülse SHEATHING SHEATHING BIG SHEATHING BIG SHEATHING Abdeckung SHEATHING BIG SHEATHING Polster CUSHION CUSHION CUSHION FOAM ROLLER Beinpolster FOAM COVER B850 PRO...
- Seite 13 HANDLE FOAM FAST PIN Sicherheitspin M8*25 SOCKET M8*25 Schraube SCREW M8*25 SOCKET CAP M8*25 Schraube SCREW M10*20 SOCKET CAP M10*20 Schraube SCREW M10*75 SOCKET CAP M10*75 Schraube SCREW M10*85 SOCKET CAP M10*85 Schraube SCREW M10*105 SOCKET CAP M10*105 Schraube SCREW M8 Unterlegscheibe 8MM WASHER M10 Unterlegscheibe...
-
Seite 14: Aufbau
Montieren Sie das untere Stützrohr (4) an dem Hauptrahmen (1) mit einer Schraube (31), zwei Unterlegscheiben (33) und einer Mutter (34). Schieben Sie das mittlere Rohr (5) in das untere Stützrohr (4) und sichern Sie die Verbindung mit dem Sicherheitspin (35). B850 PRO... - Seite 15 Schritt 2: Montage des Polsterrahmens Montieren Sie den Polsterrahmen (8) an dem Hauptrahmen (1) mit einer Hülse (11), zwei Schrauben (28) und zwei Unterlegscheiben (33). Montieren Sie den gebogenen Rahmen (7) an dem Polsterrahmen (8) mit zwei Schrauben (30), vier Unterlegscheiben (33) und zwei Muttern (34). Montieren Sie den gebogenen Rahmen (7) an dem mittleren Rohr (5) mit einer Schraube (31), zwei Unterlegscheiben (33) und einer Mutter (34).
- Seite 16 Montieren Sie den Beinrahmen (9) an dem oberen Rohr (6) mit zwei Schrauben (29), vier Unterlegscheiben (33) und zwei Muttern (34). Stecken Sie die Beinpolster (15) auf jedes Ende des Beinrahmens (9). Montieren Sie zwei Abdeckungen (13) an den Beinpolstern (15) mit zwei Schrauben (26). B850 PRO...
-
Seite 17: Lagerung Und Transport
LAGERUNG UND TRANSPORT Allgemeine Hinweise ⚠ WARNUNG Der Lagerort sollte so gewählt werden, dass ein Missbrauch durch Dritte oder Kinder ausgeschlossen werden kann. Sollte Ihr Gerät über keine Transportrollen verfügen, ist das Gerät vor dem Transport zu demontieren. ࣑ ACHTUNG Stellen Sie sicher, dass das Gerät im ausgewählten Lagerort vor Nässe, Staub und Schmutz geschützt ist. -
Seite 18: Wartungs- Und Inspektionskalender
Informationen erhalten Sie bei der zuständigen Entsorgungsstelle Ihrer Gemeindeverwaltung. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze der Umwelt. B850 PRO... -
Seite 19: Zubehör-Empfehlung
ZUBEHÖR-EMPFEHLUNG Um Ihr Trainingserlebnis noch angenehmer, effektiver und schöner zu gestalten, empfehlen wir Ihnen, Ihr Fitnessgerät um passendes Zubehör zu ergänzen. Das kann zum Beispiel eine Bodenmatte sein, die Ihr Fitnessgerät sicherer stehen lässt und auch den Boden vor herabfallendem Schweiß schützt, das können aber auch zusätzliche Handläufe bei einigen Laufbändern sein oder Silikonspray, um bewegliche Teile gut in Schuss zu halten. -
Seite 20: Ersatzteilbestellung
Kontaktmöglichkeiten finden Sie in Kapitel 9 dieser Bedienungsanleitung. HINWEIS Die Seriennummer Ihres Geräts ist einmalig. Sie befindet sich auf einem weißen Aufkleber. Tragen Sie die Seriennummer in das entsprechende Feld ein. Seriennummer: Marke / Kategorie: Taurus / Rückentrainer Modellbezeichnung: B850 Pro Artikelnummer: TF-B850-PRO B850 PRO... -
Seite 21: Teileliste
Teileliste Bezeichnung (ENG) Anz. MAIN FRAME BEND BASE FLATE BASE DOWN TUBE MIDDLE TUBE UP TUBE BEND SUPPORT CUSHION SUPPORT LEG SUPPORT REINFORCEMENT PLATE IRON BUSHING SHEATHING BIG SHEATHING CUSHION FOAM ROLLER FOAM COVER ROUND PLUG-25 ROUND PLUG-50 SQUARE PLUG-50 SQUARE PLUG-60 RECTANGULAR PLUG BUSHING... -
Seite 22: Explosionszeichnung
8MM WASHER 10MM WASHER M10 LOCK NUT FAST PIN Explosionszeichnung EXPLODED DIAGRAM B850 PRO... -
Seite 23: Garantie
GARANTIE Trainingsgeräte von Taurus® unterliegen einer strengen Qualitätskontrolle. Sollte ein bei uns gekauftes Fitnessgerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren aufgeführten Kundendienst zu wenden. Gerne stehen wir Ihnen telefonisch über die Technik-Hotline zur Verfügung. - Seite 24 Wir wissen, wie wichtig Ihnen als Nutzer des Trainingsgerätes die schnelle und unkomplizierte Problembehebung ist, damit Sie ohne große Unterbrechungen mit Freude trainieren können. Darum sind auch wir an einer schnellen und unbürokratischen Lösung Ihrer Anfrage interessiert. Halten Sie daher bitte Ihre Kundennummer sowie die Seriennummer des defekten Gerätes bereit. B850 PRO...
-
Seite 25: Kontakt
KONTAKT TECHNIK TECHNIK & SERVICE TECHNIK & SERVICE �� �� �� +49 4621 4210-900 80 90 16 50 +33 (0) 172 770033 +49 4621 4210-945 +49 4621 4210-933 �� +49 4621 4210-698 �� �� info@fitshop.dk service-france@fitshop.fr �� technik@sport-tiedje.de �� �� Mo - Fr 08:00 18:00... - Seite 26 Eigenentwicklungen und umfangreiche Serviceleistungen, z. B. einen Aufbauservice eine sportwissenschaftliche Beratung vor und nach dem Kauf. Dafür beschäftigt das Unternehmen zahlreiche Sportwissenschaftler, Fitnesstrainer und Leistungssportler. Besuchen Sie uns doch auch auf unseren Social Media Kanälen oder unserem Blog! B850 PRO...
- Seite 28 Rückentrainer B850 Pro...
