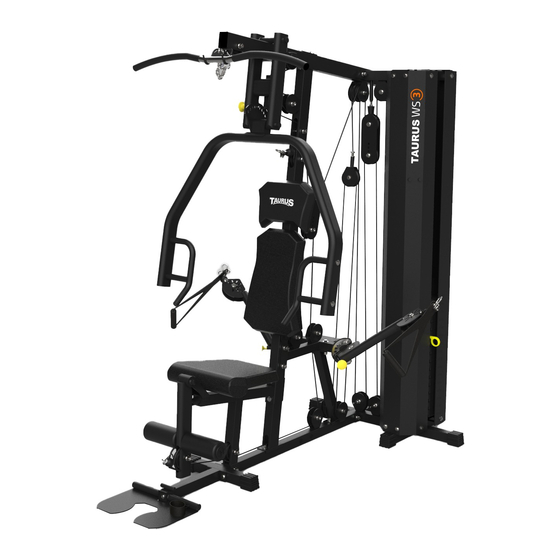

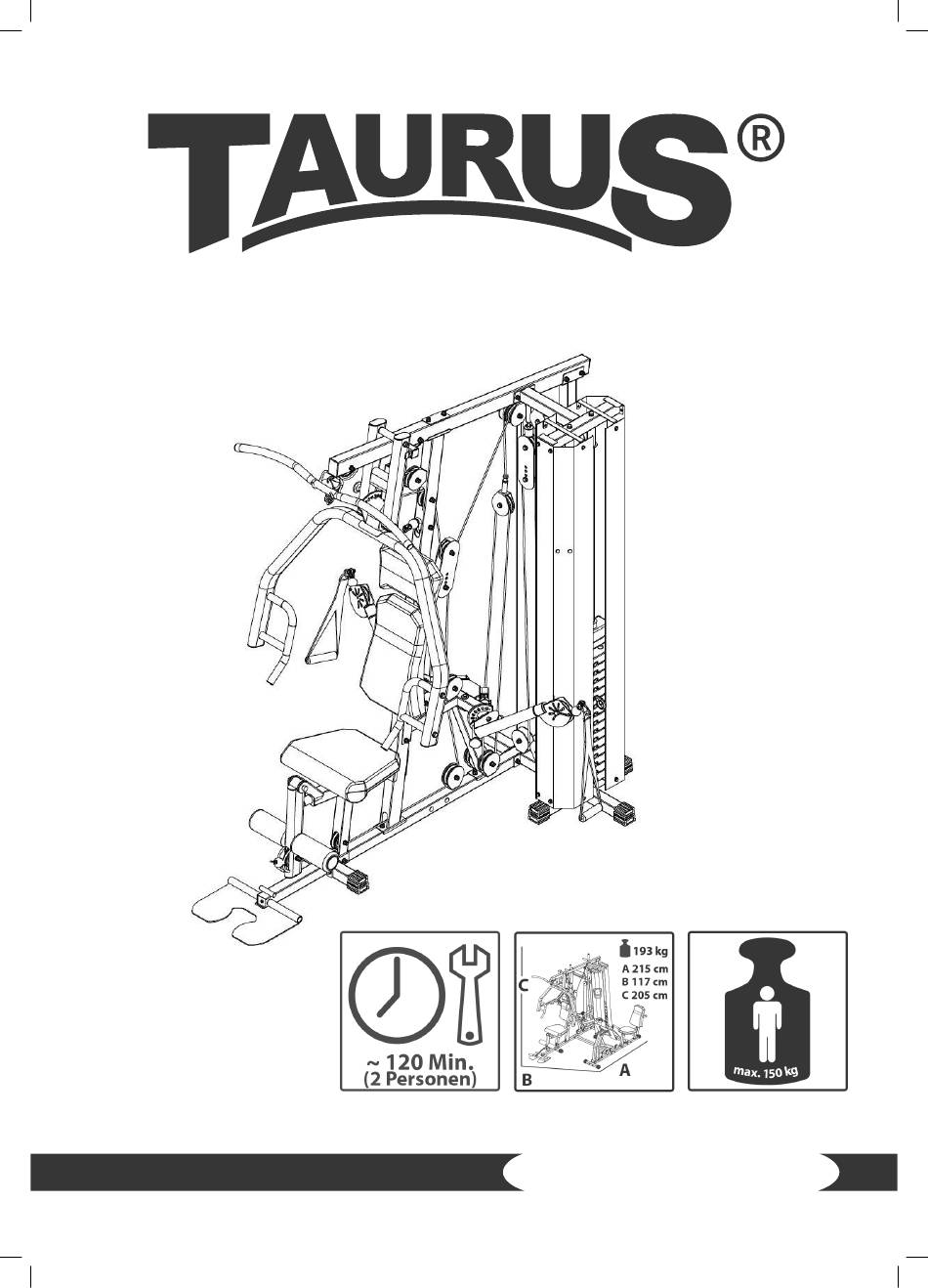

- Seite 1 Montageanleitung TFWS5.06.01 TF-WS5-6 Kraftstation TF-WS3-2...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis ALLGEMEINE INFORMATIONEN Technische Daten Persönliche Sicherheit Aufstellort MONTAGEANLEITUNG Allgemeine Hinweise Lieferumfang Montageschritte Kabelverlegung LAGERUNG UND TRANSPORT Allgemeine Hinweise FEHLERBEHEBUNG, PFLEGE UND WARTUNG Allgemeine Hinweise Störungen und Fehlerdiagnose Wartungs- und Inspektionskalender ENTSORGUNG ZUBEHÖR-EMPFEHLUNG ERSATZTEILBESTELLUNG Seriennummer und Modellbezeichnung Teileliste Explosionszeichnung GARANTIE KONTAKT... -
Seite 5: Haftungsausschluss
Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Qualitäts-Trainingsgerät der Marke Taurus entschieden haben. Taurus bietet Sport- und Fitnessgeräte für den gehobenen Heimsport und die Ausstattung von Fitness-Studios und Geschäftskunden. Der Fokus liegt bei Taurus Fitnessgeräten auf dem, worauf es beim Sport ankommt: maximale Performance! Daher werden die Geräte in enger Absprache mit... -
Seite 6: Zu Dieser Anleitung
ZU DIESER ANLEITUNG Bitte lesen Sie die gesamte Anleitung vor der Montage und der ersten Benutzung aufmerksam durch. Die Anleitung hilft Ihnen beim schnellen Aufbau und erläutert die sichere Handhabung. Tragen Sie dafür Sorge, dass alle mit dem Gerät trainierenden Personen (besonders Kinder und Personen mit körperlicher, sensorischer, geistiger oder motorischer Behinderung) unbedingt vorab über diese Anleitung und ihren Inhalt informiert werden. -
Seite 7: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN Technische Daten Gewicht und Maße: Artikelgewicht (brutto, inkl. Verpackung): 398,5 kg Artikelgewicht (netto, ohne Verpackung): 193 kg Verpackungsmaße Kartons (LxBxH): Nr. 1 ca. 194 cm x 32 cm x 24 cm Nr. 2 ca. 163 cm x 32 cm x 24 cm Nr. -
Seite 8: Persönliche Sicherheit
Persönliche Sicherheit ⚠ GEFAHR Bevor Sie mit der Nutzung des Gerätes beginnen, sollten Sie durch Ihren Hausarzt klären, ob das Training für Sie aus gesundheitlicher Sicht geeignet ist. Betroffen hiervon sind vor allem Personen, die eine vererbungsbedingte Anlage zu Bluthochdruck oder Herzleiden haben, über 45 Jahre alt sind, rauchen, überhöhte Cholersterinwerte aufweisen, übergewichtig sind und/oder im letzten Jahr nicht regelmäßig Sport getrieben haben. -
Seite 9: Aufstellort
Aufstellort ⚠ WARNUNG Stellen Sie das Gerät nicht in Hauptdurchgängen oder Fluchtwegen auf. VORSICHT ⚠ Stellen Sie sicher, dass der Trainingsraum während des Trainings gut durchlüftet und keiner Zugluft ausgesetzt ist. Wählen Sie den Aufstellort so, dass sowohl vor als auch neben dem Gerät ausreichend Freiraum/Sicherheitszone bestehen bleibt. -
Seite 10: Montageanleitung
MONTAGEANLEITUNG Allgemeine Hinweise ⚠ GEFAHR Lassen Sie kein Werkzeug und/oder Verpackungsmaterial, wie Folien oder Kleinteile, herumliegen, da ansonsten für Kinder Erstickungsgefahr besteht. Halten Sie Kinder während der Montage vom Gerät fern. ⚠ WARNUNG Beachten Sie die am Gerät angebrachten Hinweise, um Verletzungsgefahren zu reduzieren. VORSICHT ⚠... -
Seite 11: Lieferumfang
Lieferumfang Der Lieferumfang besteht aus den nachfolgend dargestellten Teilen. Prüfen Sie zu Beginn, ob alle zum Gerät gehörenden Teile und Werkzeuge im Lieferumfang enthalten sind und ob Schäden vorliegen. Bei Beanstandungen ist unmittelbar der Vertragspartner zu kontaktieren. ⚠ VORSICHT Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, darf der Aufbau nicht vorgenommen werden. -
Seite 14: Montageschritte
Montageschritte Sehen Sie sich vor dem Aufbau die einzelnen, dargestellten Montageschritte genau an und führen Sie die Montage gemäß der angegebenen Reihenfolge durch. HINWEIS Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden. Schritt 1 Stecken Sie die Schlusskappen (79) auf den Hauptrahmen (1), die Strebe (6) und die Strebe (7). - Seite 16 Schritt 2 Befestigen Sie den oberen Rahmen (A9) am Stützrahmen (5) mit zwei Schraubensets (96). Befestigen Sie das Verbindungsstück (42) und den oberen Rahmen (A9) am Stützrahmen (A8) mit zwei Schraubensets (99). Ziehen Sie alle Schrauben mit dem Werkzeug fest an. Schritt 3 Verschrauben Sie beiden Führungsstangen (28) an der Strebe (6).
- Seite 18 Schritt 4 Befestigen Sie die Halterung (10) an den Führungsstangen (28) mit zwei Schraubensets (101). Befestigen Sie das Verbindungsstück (42) und die Halterung (10) am oberen Rahmen (9) und sichern Sie diese mit zwei Schraubensets (96). Befestigen Sie den Gummidämpfer (84) mit einem Schraubenset (100) an der Halterung (10). Ziehen Sie alle Schrauben mit dem Werkzeug fest an.
- Seite 19 Schritt 5 Befestigen Sie den Rahmen für die Kabelführung (A13) an der Strebe (11) mit zwei Schraubensets (103). Verschrauben Sie den Rahmen für die Kabelführung (A13) am Stützrahmen (A8) mit zwei Schraubensets (96). Stecken Sie die Schlusskappen (79) auf den vorderen Standfuß (2). Befestigen Sie den Verbindungsrahmen (3) und den vorderen Standfuß...
- Seite 20 Schritt 6 Befestigen Sie den ersten Teil des Sitzrahmens (A20) am Hauptrahmen (1) mit einem Schraubenset (96). Führen Sie den zweiten Teil des Sitzrahmens (22) in die Aufnahmen des ersten Teils des Sitzrahmens (A20) hinein und befestigen Sie ihn mit dem Steckknopf (86). Befestigen Sie den Sitzrahmen (A20) und das Verbindungsstück (42) am Stützrahmen (8) mit zwei Schraubensets (99).
- Seite 22 Schritt 7 Befestigen Sie den Verbindungsrahmen (A17) am oberen Rahmen (A9) und führen Sie die Schwenkachse (31) durch, stecken Sie dann eine Schraube (36) durch die Schwenkachse (31) und sichern Sie diese mit einem Mutternset (108). Befestigen Sie die Armpresse (A16) am Verbindungsrahmen (A17) und führen Sie die Schwenkachse (31) hindurch.
- Seite 24 Schritt 8 Abbildung A: Stecken Sie die zwei Hülsen (90) in den oberen Rahmen (9). Legen Sie das Kabel 1 (119) auf die Umlenkrolle P1 (91). Befestigen Sie danach die Umlenkrolle P1 (91) am oberen Rahmen (9) mit einem Schraubenset (98). Abbildung B: Stecken Sie die zwei Hülsen (90) in den oberen Rahmen (9). Legen Sie das Kabel 1 (119) auf die Umlenkrolle P2 (91).
- Seite 25 Kabel 1...
- Seite 26 Schritt 9 Abbildung A: Stecken Sie die zwei Hülsen (90S) in die entsprechenden Öffnungen am Beinstrecker (A21). Legen Sie das Kabel 2 (120) auf die Ø100 Umlenkrolle P12 (92). Befestigen Sie danach die Ø100 Umlenkrolle P12 (92) am Beinstrecker (A21) mit einem Schraubenset (112). Abbildung B: Stecken Sie die zwei Hülsen (90) in den Sitzrahmen (A20).
- Seite 27 Kabel 2...
- Seite 28 Schritt 10 Abbildung A: Befestigen Sie das Kabel 3 (121) in der drehbaren Umlenkrollenhalterung (23) mit einer Laufrolle (33), einer Hülse (34) und einem Schraubenset (114). Führen Sie das Kabel 3 (121) über die Umlenkrolle P19 (91) und befestigen Sie die Umlenkrolle P19 (91) in der drehbaren Umlenkrollenhalterung (23) mit einem Schraubenset (110).
- Seite 29 Kabel 3...
- Seite 30 Schritt 11 Abbildung A: Schrauben Sie das Kabel 4 (122) in das obere Ende der Umlenkrollenhalterung (12). Abbildung B: Führen Sie das Kabel 4 (122) über die Umlenkrolle P28 (91) nach hinten. Abbildung D: Führen Sie das Kabel 4 (122) nach unten und unter die Umlenkrolle P29 (91). Befestigen Sie die Umlenkrolle P29 (91) in der Umlenkrollenhalterung an der Strebe (6) mit einem Schraubenset (110).
- Seite 31 Schritt 12 Befestigen Sie die linke Abdeckung (25) an der Strebe (6) und der Halterung (10) mit vier Schraubensets (115). Befestigen Sie die rechte Abdeckung (26) an der Strebe (6) und der Halterung (10) mit vier Schraubensets (115). Ziehen Sie alle Schrauben mit dem Werkzeug fest an.
- Seite 32 Schritt 13 Befestigen Sie das Sitzpolster (48) an der Sitzauflage (22) des Sitzrahmens mit vier Schraubensets (117). Befestigen Sie die Kopfstütze (49) am Stützrahmen (8) mit zwei Schraubensets (116). Befestigen Sie die Rückenlehne (47) am Stützrahmen (8) mit zwei Schraubensets (115). Befestigen Sie an beiden Seiten einen Handgriff (46) am Ende von Kabel 3 (121) mit jeweils einem Karabinerhaken (93).
- Seite 33 Schritt 14 Stecken Sie die Kappen (94) in die Löcher von Hauptrahmen (1), Stützrahmen (5) und Strebe (6).
-
Seite 34: Kabelverlegung
Übersicht Kabelverlegung Kabel 1 Kabel 3 Kabel 4 Kabel 2... -
Seite 35: Lagerung Und Transport
LAGERUNG UND TRANSPORT Allgemeine Hinweise ࣑ ACHTUNG Stellen Sie sicher, dass das Gerät im ausgewählten Lagerort vor Nässe, Staub und Schmutz geschützt ist. Der Lagerort sollte trocken und gut belüftet sein und eine konstante Umgebungstemperatur zwischen 5°C und 45°C aufweisen. WARNUNG ⚠... -
Seite 36: Fehlerbehebung, Pflege Und Wartung
FEHLERBEHEBUNG, PFLEGE UND WARTUNG Allgemeine Hinweise ⚠ WARNUNG Nehmen Sie keine unsachgemäßen Veränderungen am Gerät vor. VORSICHT ⚠ Beschädigte oder abgenutzte Bauteile können Ihre Sicherheit und die Lebensdauer des Geräts beeinträchtigen. Tauschen Sie deshalb beschädigte oder verschlissene Bauteile sofort aus. Wenden Sie sich in einem solchen Fall an den Vertragspartner. Bis zur Instandsetzung darf das Gerät nicht weiter benutzt werden. -
Seite 37: Wartungs- Und Inspektionskalender
Wartungs- und Inspektionskalender Um Beschädigungen durch Körperschweiß zu vermeiden, muss das Gerät nach jeder Trainingseinheit mit einem feuchten Handtuch (keine Lösungsmittel!) gereinigt werden. Folgende Routinearbeiten sind in den angegebenen Zeitabständen durchzuführen: Teil Wöchentlich Monatlich Vierteljährlich Halbjährlich Jährlich Zugseile und Laufrollen Schraubenverbindungen Rollen und Seilführung Legende: R = Reinigen;... -
Seite 38: Zubehör-Empfehlung
ZUBEHÖR-EMPFEHLUNG Um Ihr Trainingserlebnis noch angenehmer, effektiver und schöner zu gestalten, empfehlen wir Ihnen, Ihr Fitnessgerät um passendes Zubehör zu ergänzen. Das kann zum Beispiel eine Bodenmatte sein, die Ihr Fitnessgerät sicherer stehen lässt und auch den Boden vor herabfallendem Schweiß schützt, das können aber auch zusätzliche Handläufe bei einigen Laufbändern sein oder Silikonspray, um bewegliche Teile gut in Schuss zu halten. -
Seite 39: Ersatzteilbestellung
Die Seriennummer Ihres Geräts ist einmalig. Sie befindet sich auf einem weißen Aufkleber. Die genaue Position dieses Aufklebers entnehmen Sie bitte der folgenden Abbildung. Tragen Sie die Seriennummer in das entsprechende Feld ein. Seriennummer: Marke / Kategorie: Taurus / Kraftstation Modellbezeichnung: Artikelnummer: TF-WS3-2... -
Seite 40: Teileliste
Teileliste Bezeichnung (ENG) Anz. BASE FRAME FRONT BASE TUBE LOW ROW CONNECTOR FOOT PLATE REAR UPRIGHT BOTTOM CROSS CONNECTOR SIDE ROW CONNECTOR FRONT UPRIGHT TOP FRAME FIXING BRACKET REAR CONNECT SINGLE PULLEY BLOCK CABLE ARM ASSEMBLE CABLE ARM AXLE COLLAR PRESS ARM PRESS ARM SELECTOR HAND GRIP (LEFT) - Seite 41 PULL PIN GYRO WHEEL BUSHING INSERT PIN DOUBLE - THREAD SCREW ROUND TUBE INTENSIFY PLATE (1) INTENSIFY PLATE (2) INTENSIFY PLATE (3) PULLEY BLOCK JOINT PLATE BIG WASHER IRON BUSHING PLASTIC BUSHING HAND GRIP OF CABLE ARM BACK CUSHION SEAT CUSHION HEADREST CUSHION WEIGHT PLATE TOP PLATE...
- Seite 42 PULLEY - Ø100 HOIST HOOK HOLE PLUG SQUARE NECK BOLT M10×60 + WASHER + LOCK NUT BOLT M10×75 + TWO WASHERS + LOCK NUT SQUARE NECK BOLT M10×60 BOLT M10×70 + TWO WASHERS + LOCK NUT BOLT M10×90 + TWO WASHERS + LOCK NUT CROSS RECESSED COUNTERSUNK HEAD SCREW M10×65 + TWO NUTS BOLT M10×20 + WASHER CROSS PAD HEAD SCREW M6×10...
- Seite 43 RECTANGLE PLUG - 7050 SQUARE PLUG - 38 SQUARE PLUG - 25 SPRING FOAM TUBE LAT BAR CIRCLIPS FOR SHAFT BIG WASHER 12 CORE PULLING RIVET WASHER 10 + LOCK NUT M10 PROTECT PAD BOLT M10×45 + TWO WASHERS + LOCK NUT RUBBER PLATE CROSS SOCKET HEAD SCREWS M5×10 SQUARE NECK BOLT M10×60...
- Seite 44 BOLT M10×125 BOLT M6×45 WASHER 6 LOCK NUT M6 BOLT M8×16 WASHER 8 BOLT M8×85 BOLT M6×20 BOLT M10×65 BOLT M10×45 CROSS SOCKET HEAD SCREWS M5×10...
-
Seite 45: Explosionszeichnung
Explosionszeichnung... -
Seite 46: Garantie
GARANTIE Trainingsgeräte von Taurus® unterliegen einer strengen Qualitätskontrolle. Sollte ein bei uns gekauftes Fitnessgerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren aufgeführten Kundendienst zu wenden. Gerne stehen wir Ihnen telefonisch über die Technik-Hotline zur Verfügung. -
Seite 47: Garantiebedingungen
Garantiebedingungen Zur Geltendmachung der Garantie sind folgende Schritte erforderlich: Setzen Sie sich bitte per E-Mail oder Telefon mit dem Kundendienst in Verbindung. Falls das Produkt in der Garantie zwecks Reparatur eingeschickt werden muß, übernimmt der Verkäufer die Kosten. Nach Ablauf der Garantie trägt der Käufer die Transport- und Versicherungskosten. Wenn der Defekt im Rahmen unserer Garantieleistung liegt, erhalten Sie ein repariertes oder neues Gerät zurück. -
