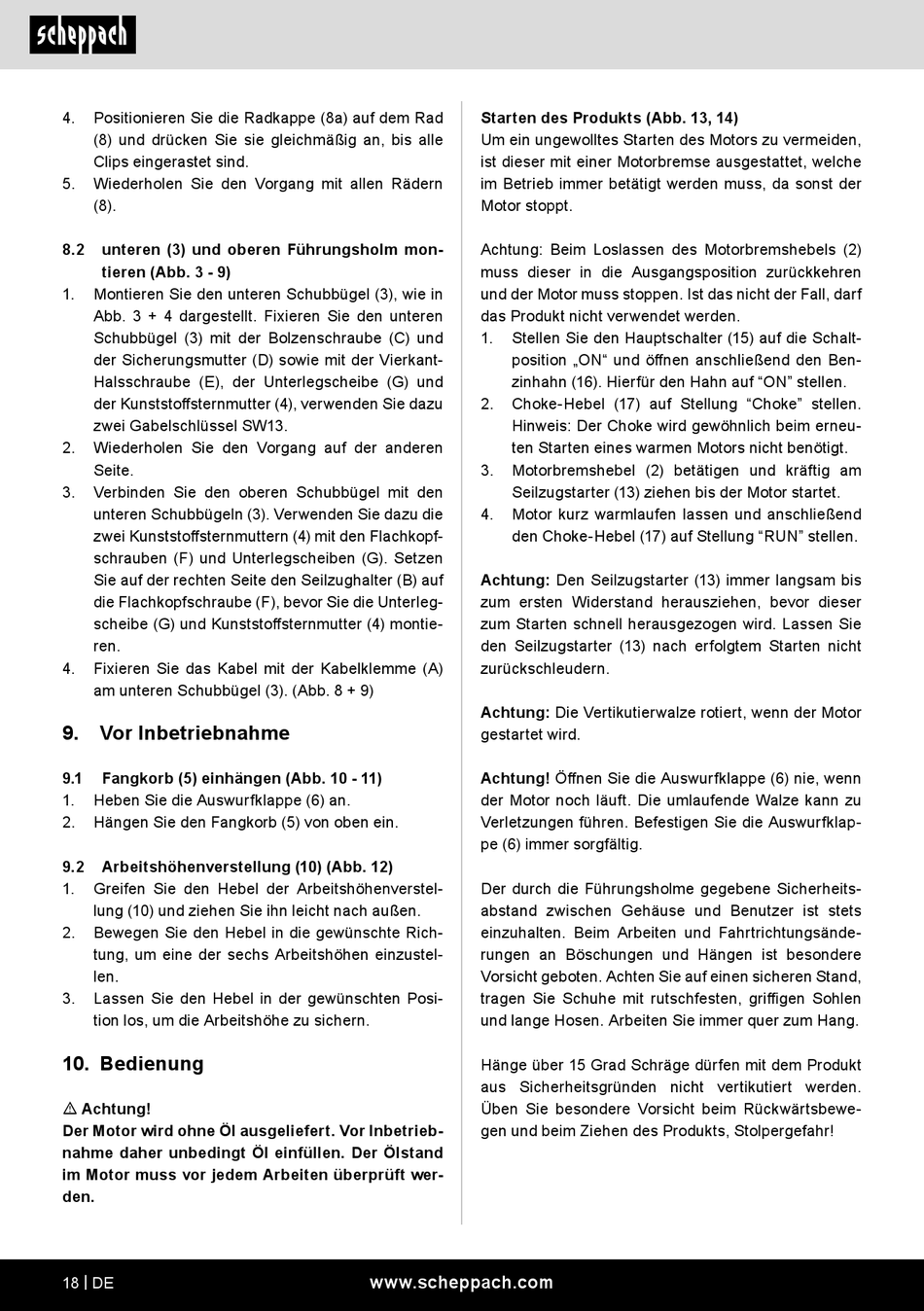

4.
Positionieren Sie die Radkappe (8a) auf dem Rad
(8) und drücken Sie sie gleichmäßig an, bis alle
Clips eingerastet sind.
5.
Wiederholen Sie den Vorgang mit allen Rädern
(8).
8.2
unteren (3) und oberen Führungsholm mon-
tieren (Abb. 3 - 9)
1.
Montieren Sie den unteren Schubbügel (3), wie in
Abb. 3 + 4 dargestellt. Fixieren Sie den unteren
Schubbügel (3) mit der Bolzenschraube (C) und
der Sicherungsmutter (D) sowie mit der Vierkant-
Halsschraube (E), der Unterlegscheibe (G) und
der Kunststoffsternmutter (4), verwenden Sie dazu
zwei Gabelschlüssel SW13.
2.
Wiederholen Sie den Vorgang auf der anderen
Seite.
3.
Verbinden Sie den oberen Schubbügel mit den
unteren Schubbügeln (3). Verwenden Sie dazu die
zwei Kunststoffsternmuttern (4) mit den Flachkopf-
schrauben (F) und Unterlegscheiben (G). Setzen
Sie auf der rechten Seite den Seilzughalter (B) auf
die Flachkopfschraube (F), bevor Sie die Unterleg-
scheibe (G) und Kunststoffsternmutter (4) montie-
ren.
4.
Fixieren Sie das Kabel mit der Kabelklemme (A)
am unteren Schubbügel (3). (Abb. 8 + 9)
9.
Vor Inbetriebnahme
9.1
Fangkorb (5) einhängen (Abb. 10 - 11)
1.
Heben Sie die Auswurfklappe (6) an.
2.
Hängen Sie den Fangkorb (5) von oben ein.
9.2
Arbeitshöhenverstellung (10) (Abb. 12)
1.
Greifen Sie den Hebel der Arbeitshöhenverstel-
lung (10) und ziehen Sie ihn leicht nach außen.
2.
Bewegen Sie den Hebel in die gewünschte Rich-
tung, um eine der sechs Arbeitshöhen einzustel-
len.
3.
Lassen Sie den Hebel in der gewünschten Posi-
tion los, um die Arbeitshöhe zu sichern.
10. Bedienung
m Achtung!
Der Motor wird ohne Öl ausgeliefert. Vor Inbetrieb-
nahme daher unbedingt Öl einfüllen. Der Ölstand
im Motor muss vor jedem Arbeiten überprüft wer-
den.
18 | DE
Starten des Produkts (Abb. 13, 14)
Um ein ungewolltes Starten des Motors zu vermeiden,
ist dieser mit einer Motorbremse ausgestattet, welche
im Betrieb immer betätigt werden muss, da sonst der
Motor stoppt.
Achtung: Beim Loslassen des Motorbremshebels (2)
muss dieser in die Ausgangsposition zurückkehren
und der Motor muss stoppen. Ist das nicht der Fall, darf
das Produkt nicht verwendet werden.
1.
Stellen Sie den Hauptschalter (15) auf die Schalt-
position „ON" und öffnen anschließend den Ben-
zinhahn (16). Hierfür den Hahn auf "ON" stellen.
2.
Choke-Hebel (17) auf Stellung "Choke" stellen.
Hinweis: Der Choke wird gewöhnlich beim erneu-
ten Starten eines warmen Motors nicht benötigt.
3.
Motorbremshebel (2) betätigen und kräftig am
Seilzugstarter (13) ziehen bis der Motor startet.
4.
Motor kurz warmlaufen lassen und anschließend
den Choke-Hebel (17) auf Stellung "RUN" stellen.
Achtung: Den Seilzugstarter (13) immer langsam bis
zum ersten Widerstand herausziehen, bevor dieser
zum Starten schnell herausgezogen wird. Lassen Sie
den Seilzugstarter (13) nach erfolgtem Starten nicht
zurückschleudern.
Achtung: Die Vertikutierwalze rotiert, wenn der Motor
gestartet wird.
Achtung! Öffnen Sie die Auswurfklappe (6) nie, wenn
der Motor noch läuft. Die umlaufende Walze kann zu
Verletzungen führen. Befestigen Sie die Auswurfklap-
pe (6) immer sorgfältig.
Der durch die Führungsholme gegebene Sicherheits-
abstand zwischen Gehäuse und Benutzer ist stets
einzuhalten. Beim Arbeiten und Fahrtrichtungsände-
rungen an Böschungen und Hängen ist besondere
Vorsicht geboten. Achten Sie auf einen sicheren Stand,
tragen Sie Schuhe mit rutschfesten, griffigen Sohlen
und lange Hosen. Arbeiten Sie immer quer zum Hang.
Hänge über 15 Grad Schräge dürfen mit dem Produkt
aus Sicherheitsgründen nicht vertikutiert werden.
Üben Sie besondere Vorsicht beim Rückwärtsbewe-
gen und beim Ziehen des Produkts, Stolpergefahr!
www.scheppach.com
