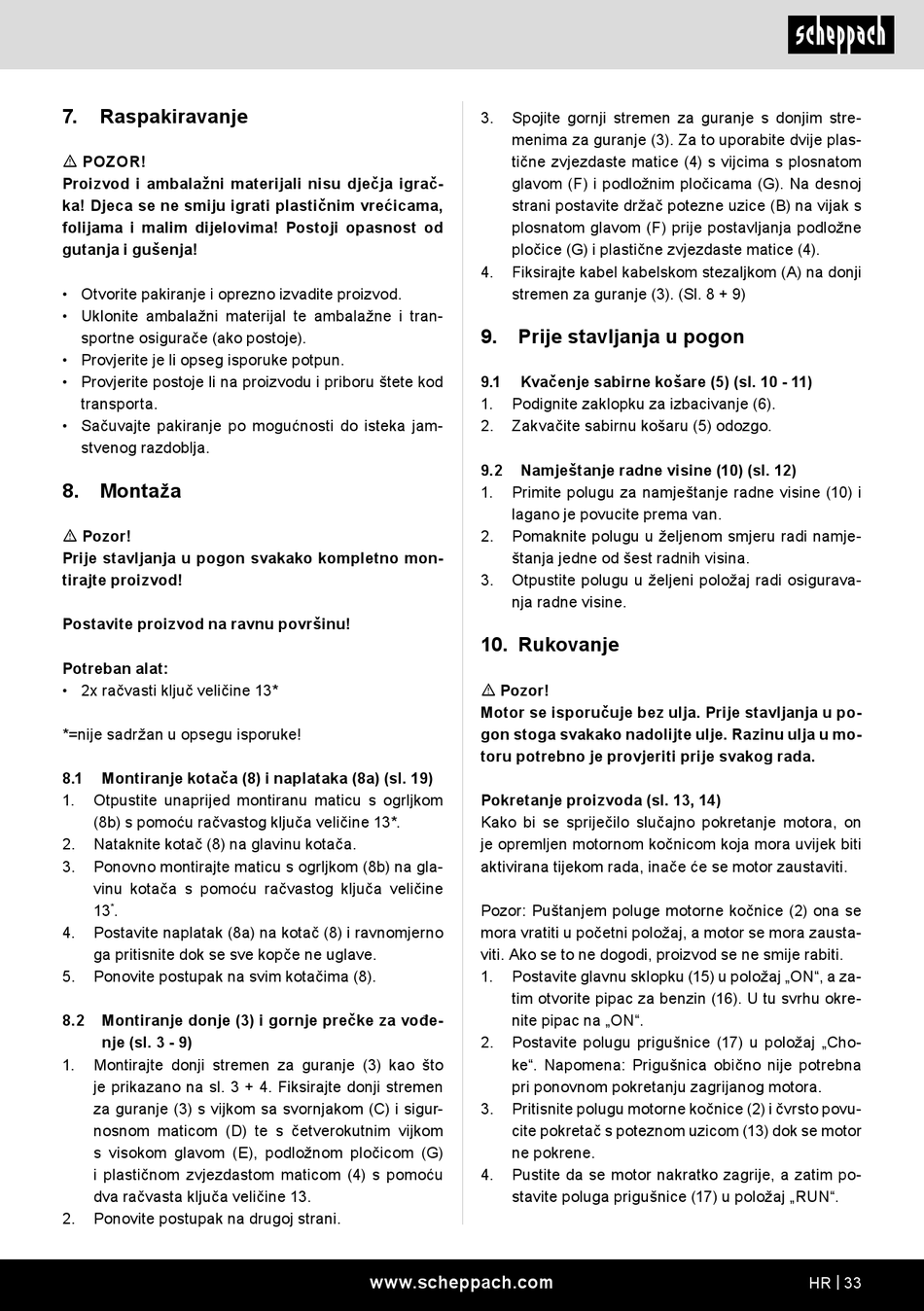

7.
Raspakiravanje
m POZOR!
Proizvod i ambalažni materijali nisu dječja igrač-
ka! Djeca se ne smiju igrati plastičnim vrećicama,
folijama i malim dijelovima! Postoji opasnost od
gutanja i gušenja!
• Otvorite pakiranje i oprezno izvadite proizvod.
• Uklonite ambalažni materijal te ambalažne i tran-
sportne osigurače (ako postoje).
• Provjerite je li opseg isporuke potpun.
• Provjerite postoje li na proizvodu i priboru štete kod
transporta.
• Sačuvajte pakiranje po mogućnosti do isteka jam-
stvenog razdoblja.
8. Montaža
m Pozor!
Prije stavljanja u pogon svakako kompletno mon-
tirajte proizvod!
Postavite proizvod na ravnu površinu!
Potreban alat:
• 2x račvasti ključ veličine 13*
*=nije sadržan u opsegu isporuke!
8.1
Montiranje kotača (8) i naplataka (8a) (sl. 19)
1.
Otpustite unaprijed montiranu maticu s ogrljkom
(8b) s pomoću račvastog ključa veličine 13*.
2.
Nataknite kotač (8) na glavinu kotača.
3.
Ponovno montirajte maticu s ogrljkom (8b) na gla-
vinu kotača s pomoću račvastog ključa veličine
13
.
*
4.
Postavite naplatak (8a) na kotač (8) i ravnomjerno
ga pritisnite dok se sve kopče ne uglave.
5.
Ponovite postupak na svim kotačima (8).
8.2
Montiranje donje (3) i gornje prečke za vođe-
nje (sl. 3 - 9)
1.
Montirajte donji stremen za guranje (3) kao što
je prikazano na sl. 3 + 4. Fiksirajte donji stremen
za guranje (3) s vijkom sa svornjakom (C) i sigur-
nosnom maticom (D) te s četverokutnim vijkom
s visokom glavom (E), podložnom pločicom (G)
i plastičnom zvjezdastom maticom (4) s pomoću
dva račvasta ključa veličine 13.
2.
Ponovite postupak na drugoj strani.
3.
Spojite gornji stremen za guranje s donjim stre-
menima za guranje (3). Za to uporabite dvije plas-
tične zvjezdaste matice (4) s vijcima s plosnatom
glavom (F) i podložnim pločicama (G). Na desnoj
strani postavite držač potezne uzice (B) na vijak s
plosnatom glavom (F) prije postavljanja podložne
pločice (G) i plastične zvjezdaste matice (4).
4.
Fiksirajte kabel kabelskom stezaljkom (A) na donji
stremen za guranje (3). (Sl. 8 + 9)
9.
Prije stavljanja u pogon
9.1
Kvačenje sabirne košare (5) (sl. 10 - 11)
1.
Podignite zaklopku za izbacivanje (6).
2.
Zakvačite sabirnu košaru (5) odozgo.
9.2
Namještanje radne visine (10) (sl. 12)
1.
Primite polugu za namještanje radne visine (10) i
lagano je povucite prema van.
2.
Pomaknite polugu u željenom smjeru radi namje-
štanja jedne od šest radnih visina.
3.
Otpustite polugu u željeni položaj radi osigurava-
nja radne visine.
10. Rukovanje
m Pozor!
Motor se isporučuje bez ulja. Prije stavljanja u po-
gon stoga svakako nadolijte ulje. Razinu ulja u mo-
toru potrebno je provjeriti prije svakog rada.
Pokretanje proizvoda (sl. 13, 14)
Kako bi se spriječilo slučajno pokretanje motora, on
je opremljen motornom kočnicom koja mora uvijek biti
aktivirana tijekom rada, inače će se motor zaustaviti.
Pozor: Puštanjem poluge motorne kočnice (2) ona se
mora vratiti u početni položaj, a motor se mora zausta-
viti. Ako se to ne dogodi, proizvod se ne smije rabiti.
1.
Postavite glavnu sklopku (15) u položaj „ON", a za-
tim otvorite pipac za benzin (16). U tu svrhu okre-
nite pipac na „ON".
2.
Postavite polugu prigušnice (17) u položaj „Cho-
ke". Napomena: Prigušnica obično nije potrebna
pri ponovnom pokretanju zagrijanog motora.
3.
Pritisnite polugu motorne kočnice (2) i čvrsto povu-
cite pokretač s poteznom uzicom (13) dok se motor
ne pokrene.
4.
Pustite da se motor nakratko zagrije, a zatim po-
stavite poluga prigušnice (17) u položaj „RUN".
www.scheppach.com
HR | 33
