AS-i-Mastermodul CM 1243-2 und AS-i-Slave hinzufügen
Im Hardwarekatalog können Sie AS-i-Mastermodule CM1243-2 zur CPU hinzufügen. Diese
Module werden an der linken Seite der CPU angeschlossen. Es können maximal drei AS-i-
Mastermodule CM1243-2 verwendet werden. Um ein Modul in die Hardwarekonfiguration
einzufügen, selektieren Sie das Modul im Hardwarekatalog und doppelklicken, oder Sie
ziehen es in den markierten Steckplatz.

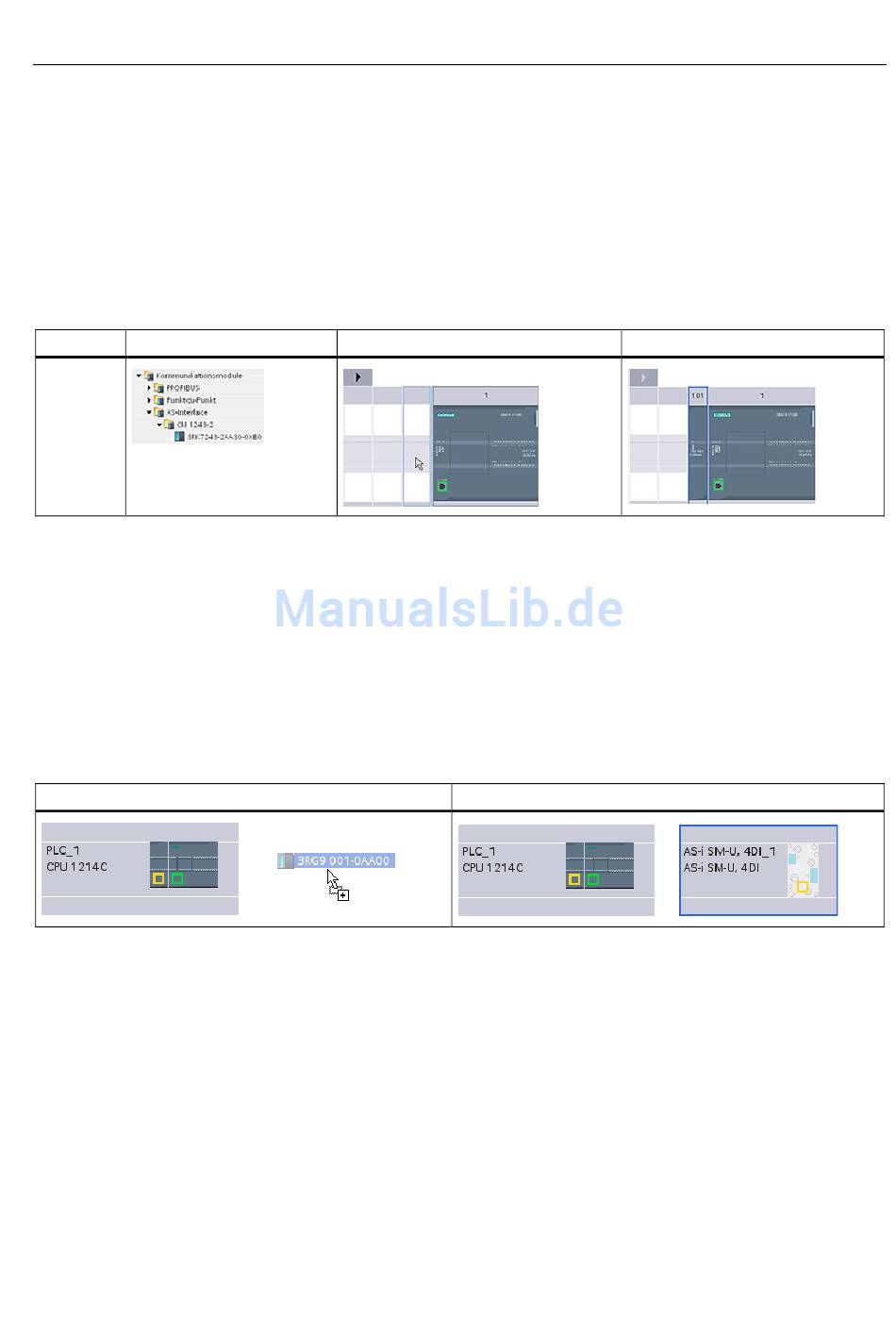

Tabelle 7- 11 AS-i-Mastermodul CM1243-2 zur Gerätekonfiguration hinzufügen
Modul
Modul auswählen
CM 1243-2
AS-i-
Master
Im Hardwarekatalog können Sie auch die AS-i-Slaves hinzufügen. Um beispielsweise einen
Slave mit den Merkmalen "E/A-Modul, kompakt, digital, Eingang" hinzuzufügen, erweitern
Sie im Hardwarekatalog die folgenden Behälter:
● Feldgeräte
● AS-Schnittstellen-Slaves
Wählen Sie anschließend in der Liste der Bestellnummern "3RG9 001-0AA00" (AS-i SM-U,
4DI) aus und fügen Sie den Slave mit den Merkmalen "E/A-Modul, kompakt, digital,
Eingang" wie in der folgenden Abbildung gezeigt ein.
Tabelle 7- 12 AS-i-Slave zur Gerätekonfiguration hinzufügen
AS-i-Slave stecken
Easy Book
Gerätehandbuch, 03/2014, A5E02486775-AF
Einfache Kommunikation zwischen Geräten
Modul einsetzen
Ergebnis
Ergebnis
