Einfache Kommunikation zwischen Geräten
7.5 PROFINET
7.5.2

Verbindungspfad zwischen lokaler und Partner-CPU konfigurieren

Nach dem Einfügen einer Anweisung TSEND_C, TRCV_C oder TCON in das
Anwenderprogramm werden im Inspektorfenster die Eigenschaften der Verbindung anzeigt,
wenn Sie einen Teil der Anweisung auswählen. Sie legen die Kommunikationsparameter
über das Register "Konfiguration" im Dialog "Eigenschaften" der Kommunikationsanweisung
fest.
Tabelle 7- 4 Verbindungspfad konfigurieren (über die Eigenschaften der Anweisung)
TCP, ISO-on-TCP und UDP
Bei den TCP-, ISO-on-TCP- und UDP-Ethernet-
Protokollen konfigurieren Sie die Verbindungen
der lokalen und der Partner-CPU in den
"Eigenschaften" der Anweisung (TSEND_C,
TRCV_C oder TCON).

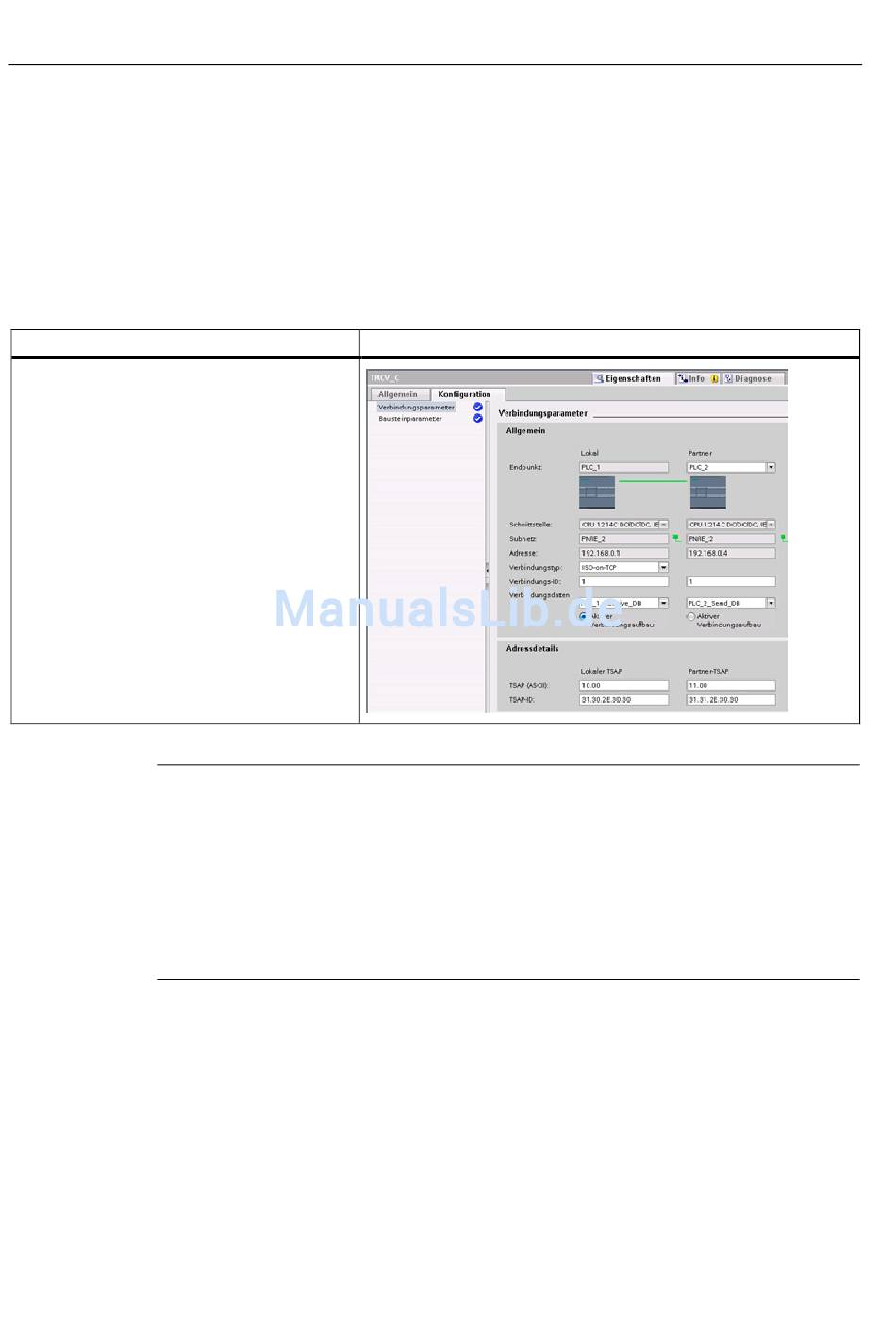

Die Abbildung zeigt die
"Verbindungseigenschaften" im Register
"Verbindung" einer ISO-on-TCP-Verbindung.
Hinweis
Wenn Sie die Verbindungseigenschaften für eine CPU konfigurieren, können Sie in STEP 7
entweder einen bestimmten Verbindungs-DB in der Partner-CPU auswählen (sofern
vorhanden) oder einen Verbindungs-DB für die Partner-CPU anlegen. Die Partner-CPU
muss im Projekt bereits angelegt sein, es darf sich nicht um eine "nicht spezifizierte" CPU
handeln.
Sie müssen trotzdem eine Anweisung TSEND_C, TRCV_C oder TCON in das
Anwenderprogramm der Partner-CPU einfügen. Wenn Sie die Anweisung einfügen, wählen
Sie den Verbindungs-DB aus, der von der Konfiguration angelegt wurde.
156
Verbindungseigenschaften
