4. Elektrischer Anschluss

Warnung
Der elektrische Anschluss muss durch einen zugelasse-
nen Elektriker entsprechend den geltenden Vorschriften
erfolgen.
Stellen Sie sicher, dass der Sicherheitsschalter ausgeschal-
tet ist und das Versorgungskabel nicht unter Spannung
steht.
Wenn sich das Ventilatorlaufrad aufgrund natürlichen
Zugs dreht, kommt es zu einem Generatoreffekt. Um dies
zu vermeiden, muss das Ventilatorlaufrad fixiert (verrie-
gelt) werden.
Stellen Sie sicher, dass Strom, Spannung und Netz-
frequenz mit dem Typenschild des Ventilators bzw. des
Motors übereinstimmen.

4.1 Spannungsversorgung

Die Verbindung zwischen Motor, Motorsteuerung und Betriebs-
schalter ist werkseitig fertig verdrahtet.
Das Stromversorgungskabel wird durch das Dach oder den
Kabelschutz der Dachdurchführung (Zubehör) und weiter durch
die in der Unterseite des Dachventilators und dem Zwischenblech
vorgebohrten Löcher mit Gummidurchführungen im Dachventi-

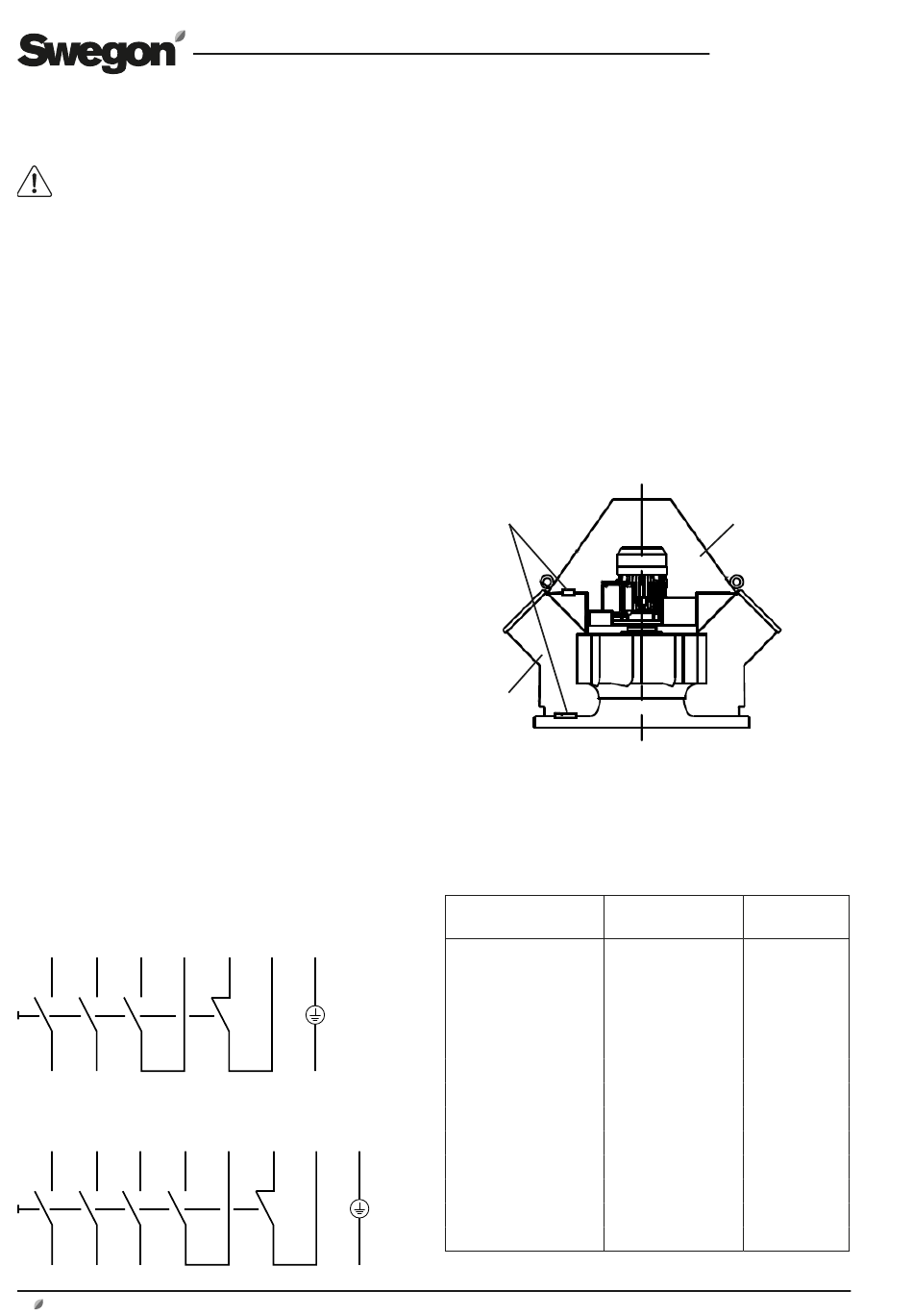

lator geführt. Demontieren Sie das Seitenstück und das Motor-
schutzgehäuse (siehe Skizze), um heranzukommen, und fixieren
Sie das Kabel in den vormontierten Kabelclips.
Der elektrische Anschluss erfolgt direkt am Betriebsschalter, der
sich im Motorraum des Dachventilators befindet, siehe Skizze
unten. Nehmen Sie die Abdeckung der Anschlussbox ab, um
heranzukommen.
Der Betriebsschalter ist versehen mit einem frei schließenden
Kontakt und einem freien unterbrechenden Kontakt, der ver-
wendet werden kann, um die Schaltstellung des Schalters extern
anzeigen zu können.
Die Anschlussanweisungen sind auch im Deckel des Betriebs-
schalters vorhanden.
Damit die geltenden EMV-Normen und Richtlinien erfüllt wer-
den, muss stets die Verwendung des gesamten Systems ausge-
wertet werden. Diese Auswertung obliegt dem Installateur.
1 x 230 V
L1 N NO
1 3 5
2 4 6
3 x 400 V
L1 L2 L3
1 3 5 7
2 4 6 8
6 www.swegon.com
NC PE
7
8
NO NC PE
9
10
Kabeldurchführung
Seitenstück
Dachventilator, Swegons
Typ Bezeichnung
L1 L2 L3
RDM 3S-2528-BI-TT-L MIRU-3-25-28-1-1
RDM 3S-2531-BI-TT-L MIRU-3-25-31-1-1
1 3 5 7
RDM 3S-3535-BI-TT-L MIRU-3-35-35-1-1
RDM 3S-3540-BI-TV-L MIRU-3-35-40-1-1
2 4 6 8
RDM 3S-3545-BI-TW-L MIRU-3-35-45-1-1
RDM 3S-4550-BI-TX-L MIRU-3-45-50-1-1
RDM 3S-4556-BI-1W-L MIRU-3-45-56-1-1
RDM 3S-4556-BI-UW-L MIRU-3-45-56-2-1
RDM 3S-5663-BI-1W-L MIRU-3-56-63-1-1
RDM FS-5671-BI-2U-L MIRU-3-56-71-1-2
RDM FS-7180-BI-2W-L MIRU-3-71-80-1-2
RDM FS-7180-BI-2Y-L MIRU-3-71-80-2-2
RDM FS-7190-BI-3S-L MIRU-3-71-90-1-2
* Träge
DE.MIRU3.200228
Motorschutzgehäuse
Empf. Absi-
cherung*
NO NC PE
1 x 10 A
1 x 10 A
9
1 x 10 A
1 x 10 A
10
1 x 10 A
3 x 10 A
3 x 10 A
3 x 10 A
3 x 10 A
3 x 10 A
3 x 10 A
3 x 16 A
3 x 16 A
