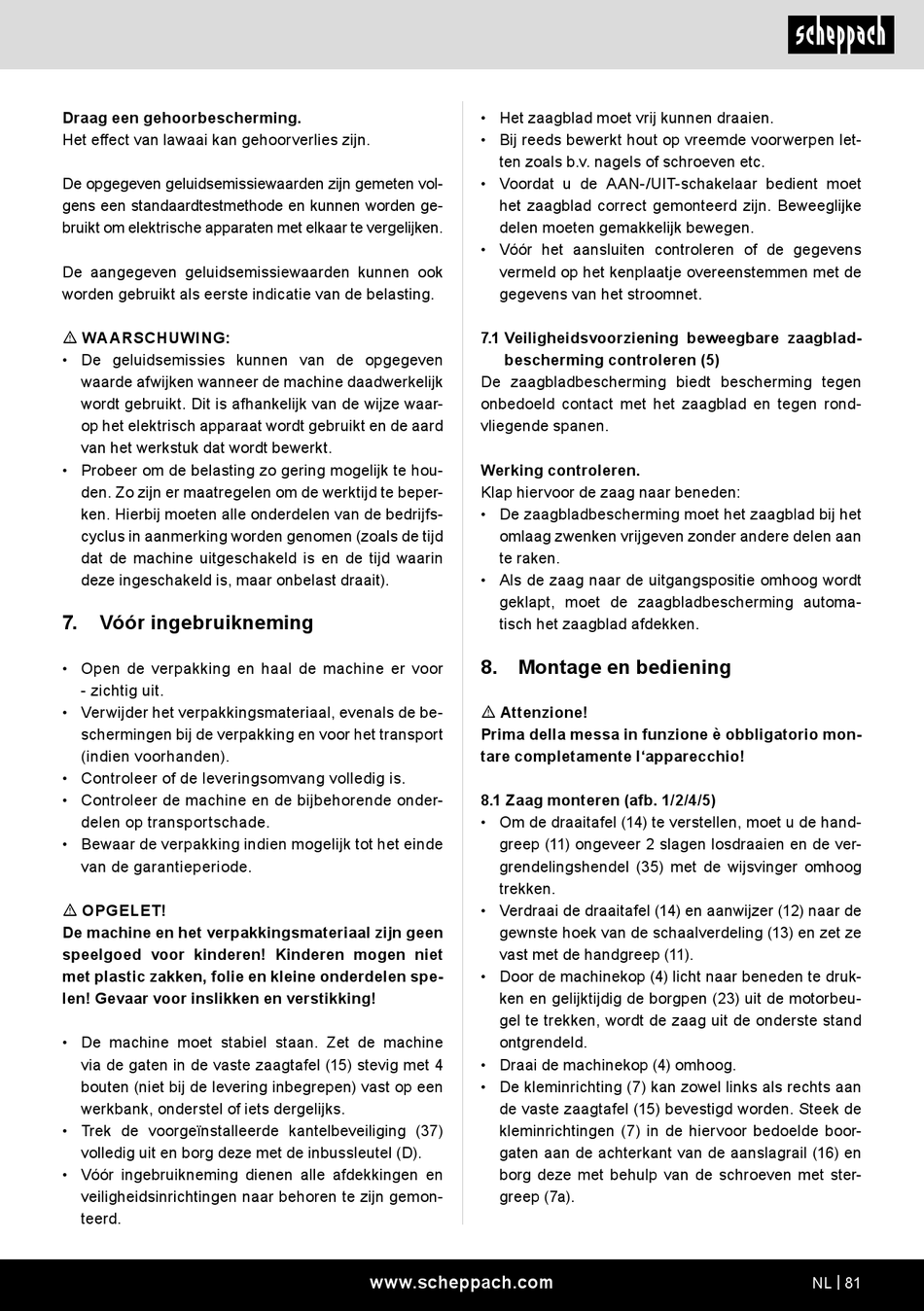

Scheppach HM254 Originalbetriebsanleitung Seite 81

Draag een gehoorbescherming.
Het effect van lawaai kan gehoorverlies zijn.
De opgegeven geluidsemissiewaarden zijn gemeten vol-
gens een standaardtestmethode en kunnen worden ge-
bruikt om elektrische apparaten met elkaar te vergelijken.
De aangegeven geluidsemissiewaarden kunnen ook
worden gebruikt als eerste indicatie van de belasting.
m WAARSCHUWING:
• De geluidsemissies kunnen van de opgegeven
waarde afwijken wanneer de machine daadwerkelijk
wordt gebruikt. Dit is afhankelijk van de wijze waar-
op het elektrisch apparaat wordt gebruikt en de aard
van het werkstuk dat wordt bewerkt.
• Probeer om de belasting zo gering mogelijk te hou-
den. Zo zijn er maatregelen om de werktijd te beper-
ken. Hierbij moeten alle onderdelen van de bedrijfs-
cyclus in aanmerking worden genomen (zoals de tijd
dat de machine uitgeschakeld is en de tijd waarin
deze ingeschakeld is, maar onbelast draait).
7. Vóór ingebruikneming
• Open de verpakking en haal de machine er voor
- zichtig uit.
• Verwijder het verpakkingsmateriaal, evenals de be-
schermingen bij de verpakking en voor het transport
(indien voorhanden).
• Controleer of de leveringsomvang volledig is.
• Controleer de machine en de bijbehorende onder-
delen op transportschade.
• Bewaar de verpakking indien mogelijk tot het einde
van de garantieperiode.
m OPGELET!
De machine en het verpakkingsmateriaal zijn geen
speelgoed voor kinderen! Kinderen mogen niet
met plastic zakken, folie en kleine onderdelen spe-
len! Gevaar voor inslikken en verstikking!
• De machine moet stabiel staan. Zet de machine
via de gaten in de vaste zaagtafel (15) stevig met 4
bouten (niet bij de levering inbegrepen) vast op een
werkbank, onderstel of iets dergelijks.
• Trek de voorgeïnstalleerde kantelbeveiliging (37)
volledig uit en borg deze met de inbussleutel (D).
• Vóór ingebruikneming dienen alle afdekkingen en
veiligheidsinrichtingen naar behoren te zijn gemon-
teerd.
• Het zaagblad moet vrij kunnen draaien.
• Bij reeds bewerkt hout op vreemde voorwerpen let-
ten zoals b.v. nagels of schroeven etc.
• Voordat u de AAN-/UIT-schakelaar bedient moet
het zaagblad correct gemonteerd zijn. Beweeglijke
delen moeten gemakkelijk bewegen.
• Vóór het aansluiten controleren of de gegevens
vermeld op het kenplaatje overeenstemmen met de
gegevens van het stroomnet.
7.1 Veiligheidsvoorziening beweegbare zaagblad-
bescherming controleren (5)
De zaagbladbescherming biedt bescherming tegen
onbedoeld contact met het zaagblad en tegen rond-
vliegende spanen.
Werking controleren.
Klap hiervoor de zaag naar beneden:
• De zaagbladbescherming moet het zaagblad bij het
omlaag zwenken vrijgeven zonder andere delen aan
te raken.
• Als de zaag naar de uitgangspositie omhoog wordt
geklapt, moet de zaagbladbescherming automa-
tisch het zaagblad afdekken.
8. Montage en bediening
m Attenzione!
Prima della messa in funzione è obbligatorio mon-
tare completamente l'apparecchio!
8.1 Zaag monteren (afb. 1/2/4/5)
• Om de draaitafel (14) te verstellen, moet u de hand-
greep (11) ongeveer 2 slagen losdraaien en de ver-
grendelingshendel (35) met de wijsvinger omhoog
trekken.
• Verdraai de draaitafel (14) en aanwijzer (12) naar de
gewnste hoek van de schaalverdeling (13) en zet ze
vast met de handgreep (11).
• Door de machinekop (4) licht naar beneden te druk-
ken en gelijktijdig de borgpen (23) uit de motorbeu-
gel te trekken, wordt de zaag uit de onderste stand
ontgrendeld.
• Draai de machinekop (4) omhoog.
• De kleminrichting (7) kan zowel links als rechts aan
de vaste zaagtafel (15) bevestigd worden. Steek de
kleminrichtingen (7) in de hiervoor bedoelde boor-
gaten aan de achterkant van de aanslagrail (16) en
borg deze met behulp van de schroeven met ster-
greep (7a).
www.scheppach.com NL | 81
