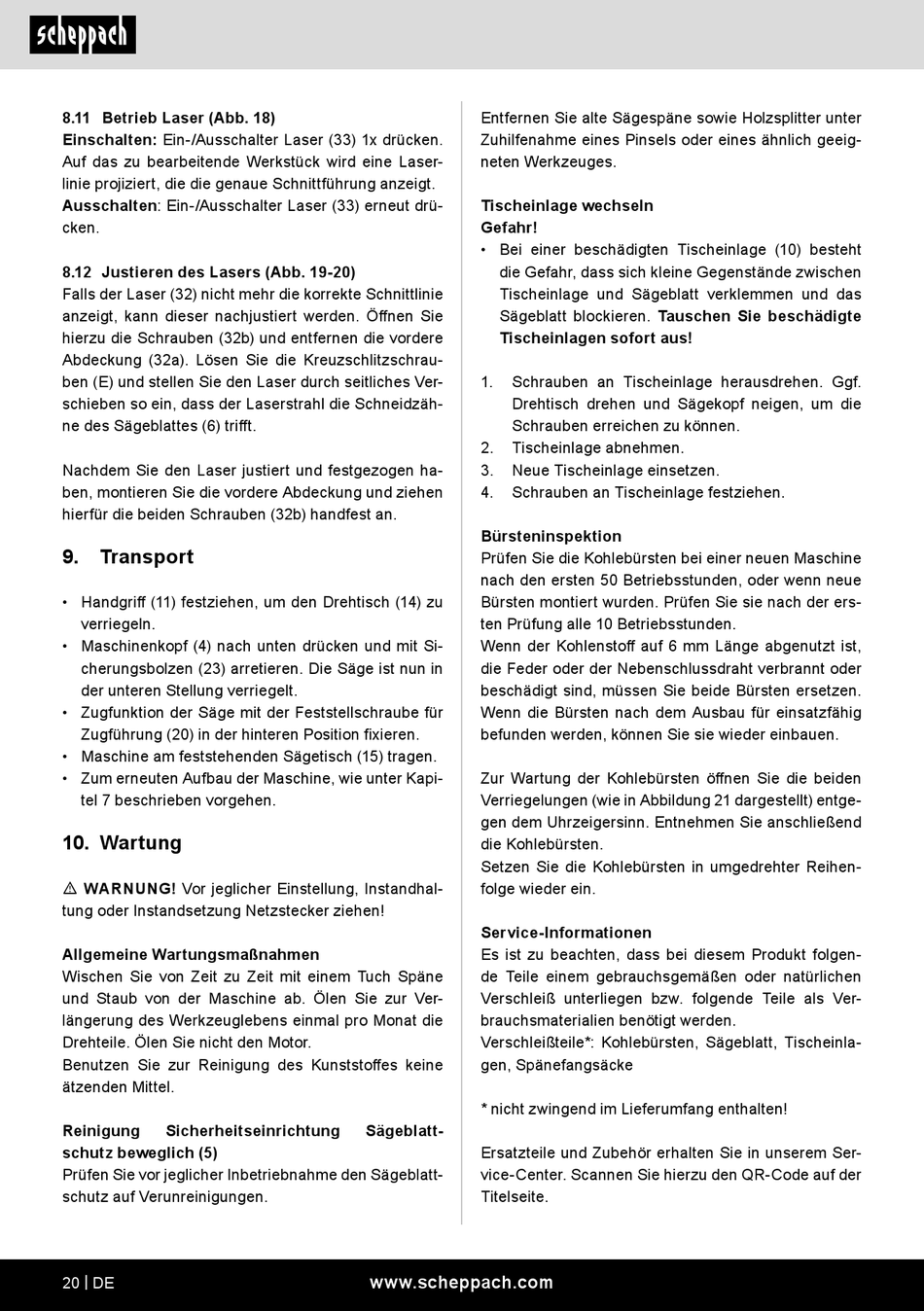

Scheppach HM254 Originalbetriebsanleitung Seite 20

8.11 Betrieb Laser (Abb. 18)
Einschalten: Ein-/Ausschalter Laser (33) 1x drücken.
Auf das zu bearbeitende Werkstück wird eine Laser-
linie projiziert, die die genaue Schnittführung anzeigt.
Ausschalten: Ein-/Ausschalter Laser (33) erneut drü-
cken.
8.12 Justieren des Lasers (Abb. 19-20)
Falls der Laser (32) nicht mehr die korrekte Schnittlinie
anzeigt, kann dieser nachjustiert werden. Öffnen Sie
hierzu die Schrauben (32b) und entfernen die vordere
Abdeckung (32a). Lösen Sie die Kreuzschlitzschrau-
ben (E) und stellen Sie den Laser durch seitliches Ver-
schieben so ein, dass der Laserstrahl die Schneidzäh-
ne des Sägeblattes (6) trifft.
Nachdem Sie den Laser justiert und festgezogen ha-
ben, montieren Sie die vordere Abdeckung und ziehen
hierfür die beiden Schrauben (32b) handfest an.
9. Transport
• Handgriff (11) festziehen, um den Drehtisch (14) zu
verriegeln.
• Maschinenkopf (4) nach unten drücken und mit Si-
cherungsbolzen (23) arretieren. Die Säge ist nun in
der unteren Stellung verriegelt.
• Zugfunktion der Säge mit der Feststellschraube für
Zugführung (20) in der hinteren Position fixieren.
• Maschine am feststehenden Sägetisch (15) tragen.
• Zum erneuten Aufbau der Maschine, wie unter Kapi-
tel 7 beschrieben vorgehen.
10. Wartung
m WARNUNG! Vor jeglicher Einstellung, Instandhal-
tung oder Instandsetzung Netzstecker ziehen!
Allgemeine Wartungsmaßnahmen
Wischen Sie von Zeit zu Zeit mit einem Tuch Späne
und Staub von der Maschine ab. Ölen Sie zur Ver-
längerung des Werkzeuglebens einmal pro Monat die
Drehteile. Ölen Sie nicht den Motor.
Benutzen Sie zur Reinigung des Kunststoffes keine
ätzenden Mittel.
Reinigung Sicherheitseinrichtung
schutz beweglich (5)
Prüfen Sie vor jeglicher Inbetriebnahme den Sägeblatt-
schutz auf Verunreinigungen.
20 | DE
Entfernen Sie alte Sägespäne sowie Holzsplitter unter
Zuhilfenahme eines Pinsels oder eines ähnlich geeig-
neten Werkzeuges.
Tischeinlage wechseln
Gefahr!
• Bei einer beschädigten Tischeinlage (10) besteht
die Gefahr, dass sich kleine Gegenstände zwischen
Tischeinlage und Sägeblatt verklemmen und das
Sägeblatt blockieren. Tauschen Sie beschädigte
Tischeinlagen sofort aus!
1. Schrauben an Tischeinlage herausdrehen. Ggf.
Drehtisch drehen und Sägekopf neigen, um die
Schrauben erreichen zu können.
2. Tischeinlage abnehmen.
3. Neue Tischeinlage einsetzen.
4. Schrauben an Tischeinlage festziehen.
Bürsteninspektion
Prüfen Sie die Kohlebürsten bei einer neuen Maschine
nach den ersten 50 Betriebsstunden, oder wenn neue
Bürsten montiert wurden. Prüfen Sie sie nach der ers-
ten Prüfung alle 10 Betriebsstunden.
Wenn der Kohlenstoff auf 6 mm Länge abgenutzt ist,
die Feder oder der Nebenschlussdraht verbrannt oder
beschädigt sind, müssen Sie beide Bürsten ersetzen.
Wenn die Bürsten nach dem Ausbau für einsatzfähig
befunden werden, können Sie sie wieder einbauen.
Zur Wartung der Kohlebürsten öffnen Sie die beiden
Verriegelungen (wie in Abbildung 21 dargestellt) entge-
gen dem Uhrzeigersinn. Entnehmen Sie anschließend
die Kohlebürsten.
Setzen Sie die Kohlebürsten in umgedrehter Reihen-
folge wieder ein.
Service-Informationen
Es ist zu beachten, dass bei diesem Produkt folgen-
de Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Ver-
brauchsmaterialien benötigt werden.
Verschleißteile*: Kohlebürsten, Sägeblatt, Tischeinla-
gen, Spänefangsäcke
* nicht zwingend im Lieferumfang enthalten!
Sägeblatt-
Ersatzteile und Zubehör erhalten Sie in unserem Ser-
vice-Center. Scannen Sie hierzu den QR-Code auf der
Titelseite.
