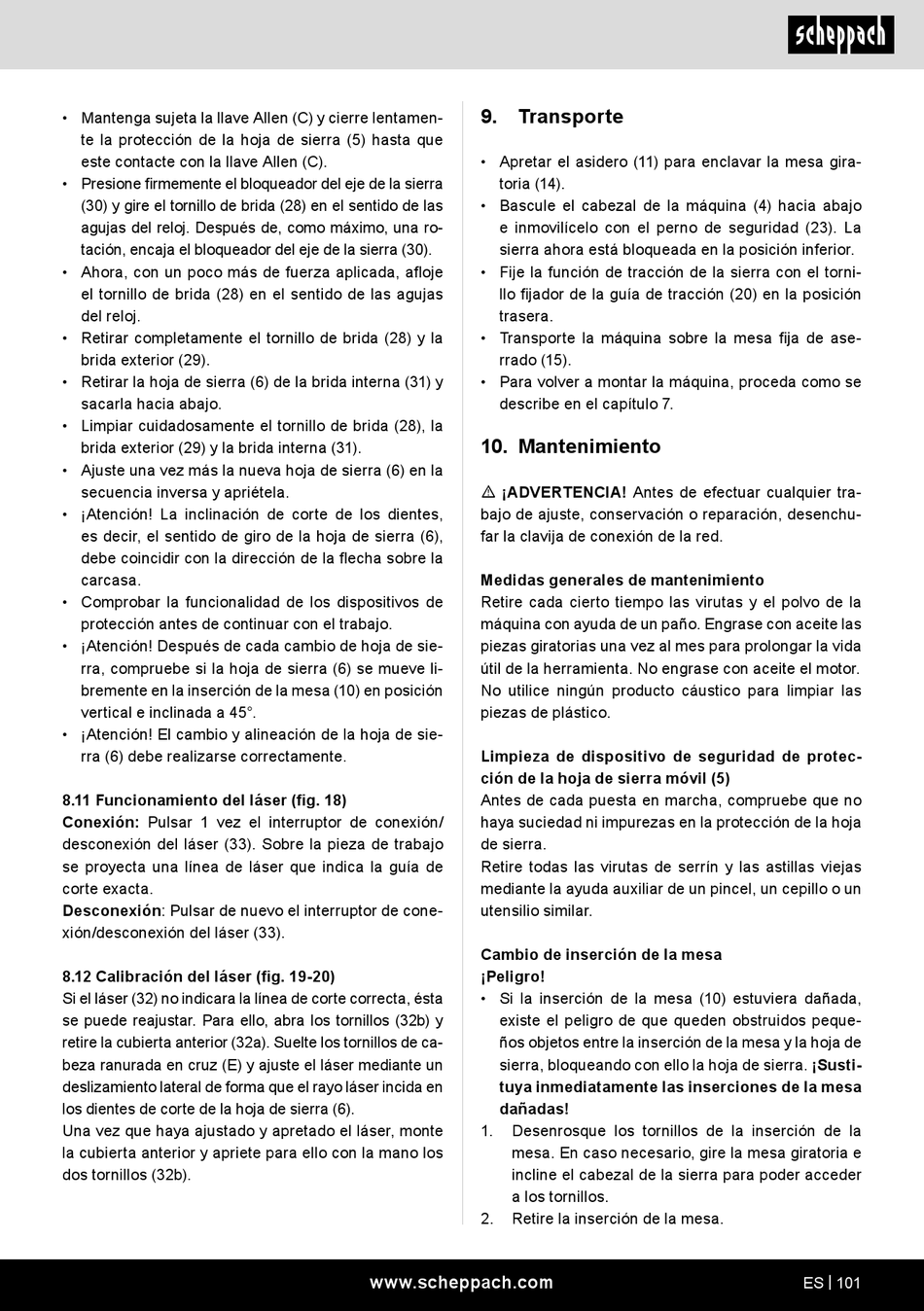

Scheppach HM254 Originalbetriebsanleitung Seite 101

• Mantenga sujeta la llave Allen (C) y cierre lentamen-
te la protección de la hoja de sierra (5) hasta que
este contacte con la llave Allen (C).
• Presione firmemente el bloqueador del eje de la sierra
(30) y gire el tornillo de brida (28) en el sentido de las
agujas del reloj. Después de, como máximo, una ro-
tación, encaja el bloqueador del eje de la sierra (30).
• Ahora, con un poco más de fuerza aplicada, afloje
el tornillo de brida (28) en el sentido de las agujas
del reloj.
• Retirar completamente el tornillo de brida (28) y la
brida exterior (29).
• Retirar la hoja de sierra (6) de la brida interna (31) y
sacarla hacia abajo.
• Limpiar cuidadosamente el tornillo de brida (28), la
brida exterior (29) y la brida interna (31).
• Ajuste una vez más la nueva hoja de sierra (6) en la
secuencia inversa y apriétela.
• ¡Atención! La inclinación de corte de los dientes,
es decir, el sentido de giro de la hoja de sierra (6),
debe coincidir con la dirección de la flecha sobre la
carcasa.
• Comprobar la funcionalidad de los dispositivos de
protección antes de continuar con el trabajo.
• ¡Atención! Después de cada cambio de hoja de sie-
rra, compruebe si la hoja de sierra (6) se mueve li-
bremente en la inserción de la mesa (10) en posición
vertical e inclinada a 45°.
• ¡Atención! El cambio y alineación de la hoja de sie-
rra (6) debe realizarse correctamente.
8.11 Funcionamiento del láser (fig. 18)
Conexión: Pulsar 1 vez el interruptor de conexión/
desconexión del láser (33). Sobre la pieza de trabajo
se proyecta una línea de láser que indica la guía de
corte exacta.
Desconexión: Pulsar de nuevo el interruptor de cone-
xión/desconexión del láser (33).
8.12 Calibración del láser (fig. 19-20)
Si el láser (32) no indicara la línea de corte correcta, ésta
se puede reajustar. Para ello, abra los tornillos (32b) y
retire la cubierta anterior (32a). Suelte los tornillos de ca-
beza ranurada en cruz (E) y ajuste el láser mediante un
deslizamiento lateral de forma que el rayo láser incida en
los dientes de corte de la hoja de sierra (6).
Una vez que haya ajustado y apretado el láser, monte
la cubierta anterior y apriete para ello con la mano los
dos tornillos (32b).
9. Transporte
• Apretar el asidero (11) para enclavar la mesa gira-
toria (14).
• Bascule el cabezal de la máquina (4) hacia abajo
e inmovilícelo con el perno de seguridad (23). La
sierra ahora está bloqueada en la posición inferior.
• Fije la función de tracción de la sierra con el torni-
llo fijador de la guía de tracción (20) en la posición
trasera.
• Transporte la máquina sobre la mesa fija de ase-
rrado (15).
• Para volver a montar la máquina, proceda como se
describe en el capítulo 7.
10. Mantenimiento
m ¡ADVERTENCIA! Antes de efectuar cualquier tra-
bajo de ajuste, conservación o reparación, desenchu-
far la clavija de conexión de la red.
Medidas generales de mantenimiento
Retire cada cierto tiempo las virutas y el polvo de la
máquina con ayuda de un paño. Engrase con aceite las
piezas giratorias una vez al mes para prolongar la vida
útil de la herramienta. No engrase con aceite el motor.
No utilice ningún producto cáustico para limpiar las
piezas de plástico.
Limpieza de dispositivo de seguridad de protec-
ción de la hoja de sierra móvil (5)
Antes de cada puesta en marcha, compruebe que no
haya suciedad ni impurezas en la protección de la hoja
de sierra.
Retire todas las virutas de serrín y las astillas viejas
mediante la ayuda auxiliar de un pincel, un cepillo o un
utensilio similar.
Cambio de inserción de la mesa
¡Peligro!
• Si la inserción de la mesa (10) estuviera dañada,
existe el peligro de que queden obstruidos peque-
ños objetos entre la inserción de la mesa y la hoja de
sierra, bloqueando con ello la hoja de sierra. ¡Susti-
tuya inmediatamente las inserciones de la mesa
dañadas!
1. Desenrosque los tornillos de la inserción de la
mesa. En caso necesario, gire la mesa giratoria e
incline el cabezal de la sierra para poder acceder
a los tornillos.
2. Retire la inserción de la mesa.
