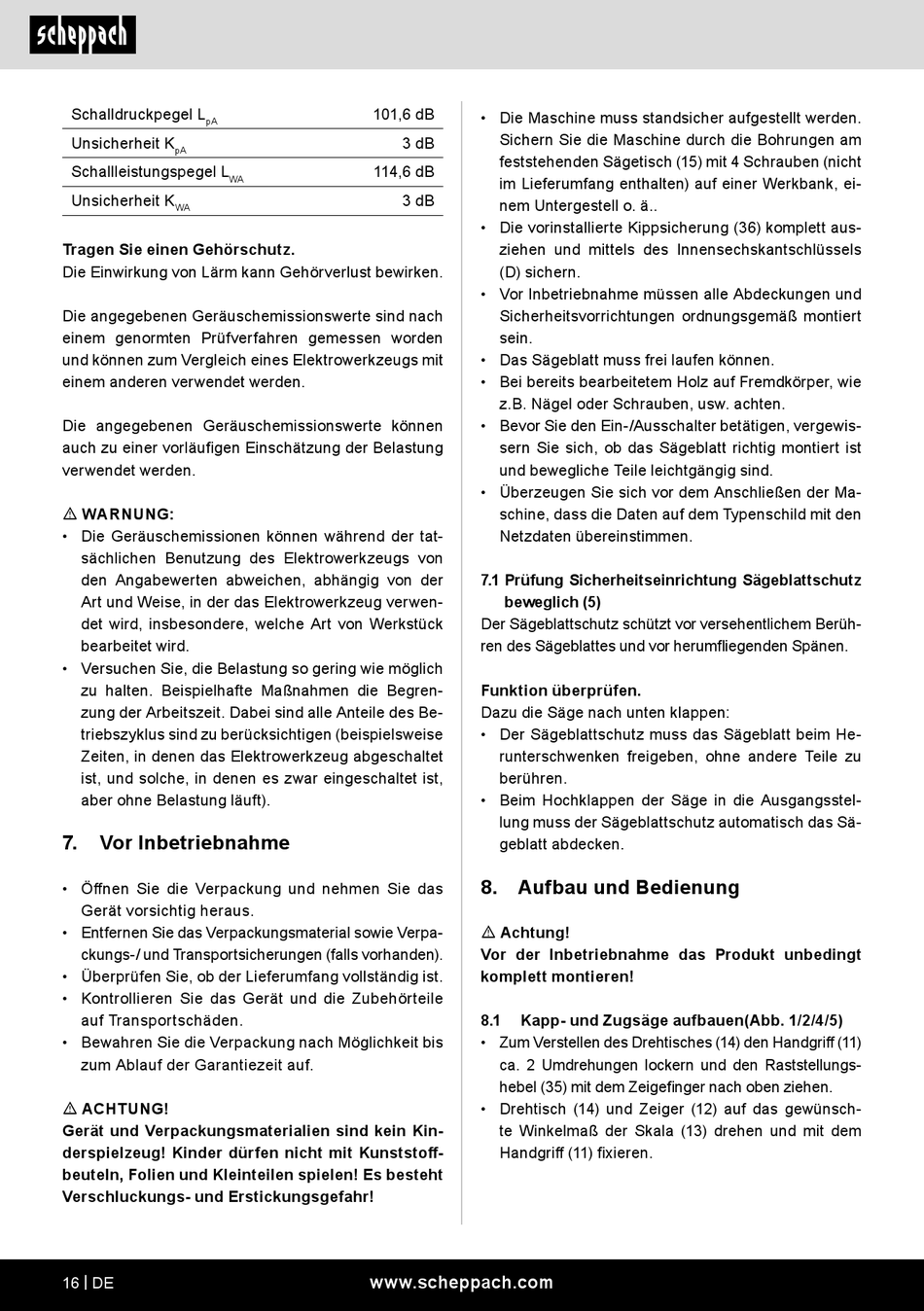

Scheppach HM254 Originalbetriebsanleitung Seite 16

Schalldruckpegel L
pA
Unsicherheit K
pA
Schallleistungspegel L
WA
Unsicherheit K
WA
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Die angegebenen Geräuschemissionswerte sind nach
einem genormten Prüfverfahren gemessen worden
und können zum Vergleich eines Elektrowerkzeugs mit
einem anderen verwendet werden.
Die angegebenen Geräuschemissionswerte können
auch zu einer vorläufigen Einschätzung der Belastung
verwendet werden.
m WARNUNG:
• Die Geräuschemissionen können während der tat-
sächlichen Benutzung des Elektrowerkzeugs von
den Angabewerten abweichen, abhängig von der
Art und Weise, in der das Elektrowerkzeug verwen-
det wird, insbesondere, welche Art von Werkstück
bearbeitet wird.
• Versuchen Sie, die Belastung so gering wie möglich
zu halten. Beispielhafte Maßnahmen die Begren-
zung der Arbeitszeit. Dabei sind alle Anteile des Be-
triebszyklus sind zu berücksichtigen (beispielsweise
Zeiten, in denen das Elektrowerkzeug abgeschaltet
ist, und solche, in denen es zwar eingeschaltet ist,
aber ohne Belastung läuft).
7. Vor Inbetriebnahme
• Öffnen Sie die Verpackung und nehmen Sie das
Gerät vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Verpa-
ckungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile
auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis
zum Ablauf der Garantiezeit auf.
m ACHTUNG!
Gerät und Verpackungsmaterialien sind kein Kin-
derspielzeug! Kinder dürfen nicht mit Kunststoff-
beuteln, Folien und Kleinteilen spielen! Es besteht
Verschluckungs- und Erstickungsgefahr!
16 | DE
101,6 dB
• Die Maschine muss standsicher aufgestellt werden.
Sichern Sie die Maschine durch die Bohrungen am
3 dB
feststehenden Sägetisch (15) mit 4 Schrauben (nicht
114,6 dB
im Lieferumfang enthalten) auf einer Werkbank, ei-
3 dB
nem Untergestell o. ä..
• Die vorinstallierte Kippsicherung (36) komplett aus-
ziehen und mittels des Innensechskantschlüssels
(D) sichern.
• Vor Inbetriebnahme müssen alle Abdeckungen und
Sicherheitsvorrichtungen ordnungsgemäß montiert
sein.
• Das Sägeblatt muss frei laufen können.
• Bei bereits bearbeitetem Holz auf Fremdkörper, wie
z.B. Nägel oder Schrauben, usw. achten.
• Bevor Sie den Ein-/Ausschalter betätigen, vergewis-
sern Sie sich, ob das Sägeblatt richtig montiert ist
und bewegliche Teile leichtgängig sind.
• Überzeugen Sie sich vor dem Anschließen der Ma-
schine, dass die Daten auf dem Typenschild mit den
Netzdaten übereinstimmen.
7.1 Prüfung Sicherheitseinrichtung Sägeblattschutz
beweglich (5)
Der Sägeblattschutz schützt vor versehentlichem Berüh-
ren des Sägeblattes und vor herumfliegenden Spänen.
Funktion überprüfen.
Dazu die Säge nach unten klappen:
• Der Sägeblattschutz muss das Sägeblatt beim He-
runterschwenken freigeben, ohne andere Teile zu
berühren.
• Beim Hochklappen der Säge in die Ausgangsstel-
lung muss der Sägeblattschutz automatisch das Sä-
geblatt abdecken.
8. Aufbau und Bedienung
m Achtung!
Vor der Inbetriebnahme das Produkt unbedingt
komplett montieren!
8.1 Kapp- und Zugsäge aufbauen(Abb. 1/2/4/5)
• Zum Verstellen des Drehtisches (14) den Handgriff (11)
ca. 2 Umdrehungen lockern und den Raststellungs-
hebel (35) mit dem Zeigefinger nach oben ziehen.
• Drehtisch (14) und Zeiger (12) auf das gewünsch-
te Winkelmaß der Skala (13) drehen und mit dem
Handgriff (11) fixieren.
www.scheppach.com
