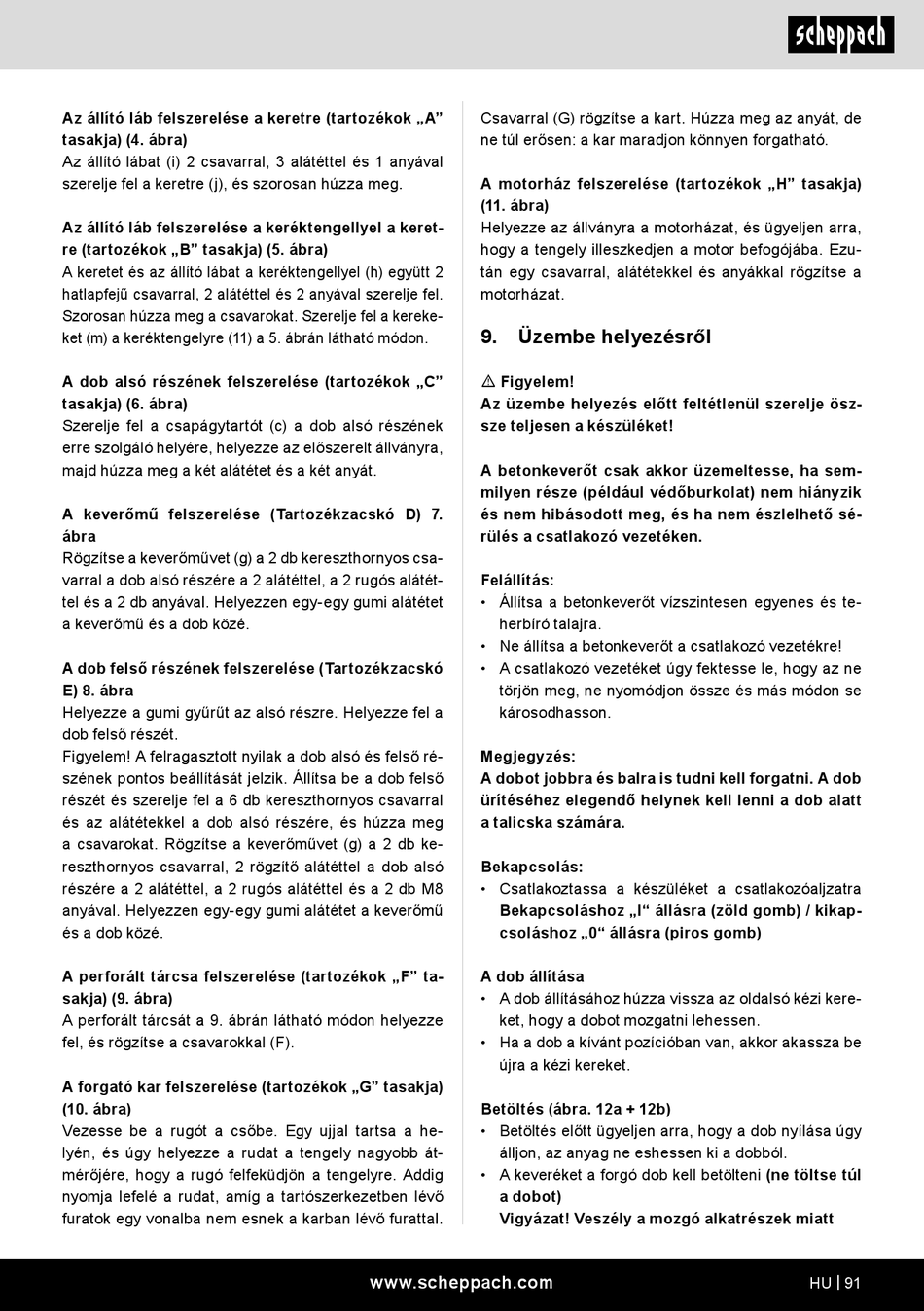

Scheppach 5908408904 Originalbetriebsanleitung Seite 91

Az állító láb felszerelése a keretre (tartozékok „A"
tasakja) (4. ábra)
Az állító lábat (i) 2 csavarral, 3 alátéttel és 1 anyával
szerelje fel a keretre (j), és szorosan húzza meg.
Az állító láb felszerelése a keréktengellyel a keret-
re (tartozékok „B" tasakja) (5. ábra)
A keretet és az állító lábat a keréktengellyel (h) együtt 2
hatlapfejű csavarral, 2 alátéttel és 2 anyával szerelje fel.
Szorosan húzza meg a csavarokat. Szerelje fel a kereke-
ket (m) a keréktengelyre (11) a 5. ábrán látható módon.
A dob alsó részének felszerelése (tartozékok „C"
tasakja) (6. ábra)
Szerelje fel a csapágytartót (c) a dob alsó részének
erre szolgáló helyére, helyezze az előszerelt állványra,
majd húzza meg a két alátétet és a két anyát.
A keverőmű felszerelése (Tartozékzacskó D) 7.
ábra
Rögzítse a keverőművet (g) a 2 db kereszthornyos csa-
varral a dob alsó részére a 2 alátéttel, a 2 rugós alátét-
tel és a 2 db anyával. Helyezzen egy-egy gumi alátétet
a keverőmű és a dob közé.
A dob felső részének felszerelése (Tartozékzacskó
E) 8. ábra
Helyezze a gumi gyűrűt az alsó részre. Helyezze fel a
dob felső részét.
Figyelem! A felragasztott nyilak a dob alsó és felső ré-
szének pontos beállítását jelzik. Állítsa be a dob felső
részét és szerelje fel a 6 db kereszthornyos csavarral
és az alátétekkel a dob alsó részére, és húzza meg
a csavarokat. Rögzítse a keverőművet (g) a 2 db ke-
reszthornyos csavarral, 2 rögzítő alátéttel a dob alsó
részére a 2 alátéttel, a 2 rugós alátéttel és a 2 db M8
anyával. Helyezzen egy-egy gumi alátétet a keverőmű
és a dob közé.
A perforált tárcsa felszerelése (tartozékok „F" ta-
sakja) (9. ábra)
A perforált tárcsát a 9. ábrán látható módon helyezze
fel, és rögzítse a csavarokkal (F).
A forgató kar felszerelése (tartozékok „G" tasakja)
(10. ábra)
Vezesse be a rugót a csőbe. Egy ujjal tartsa a he-
lyén, és úgy helyezze a rudat a tengely nagyobb át-
mérőjére, hogy a rugó felfeküdjön a tengelyre. Addig
nyomja lefelé a rudat, amíg a tartószerkezetben lévő
furatok egy vonalba nem esnek a karban lévő furattal.
Csavarral (G) rögzítse a kart. Húzza meg az anyát, de
ne túl erősen: a kar maradjon könnyen forgatható.
A motorház felszerelése (tartozékok „H" tasakja)
(11. ábra)
Helyezze az állványra a motorházat, és ügyeljen arra,
hogy a tengely illeszkedjen a motor befogójába. Ezu-
tán egy csavarral, alátétekkel és anyákkal rögzítse a
motorházat.
9. Üzembe helyezésről
m Figyelem!
Az üzembe helyezés előtt feltétlenül szerelje ösz-
sze teljesen a készüléket!
A betonkeverőt csak akkor üzemeltesse, ha sem-
milyen része (például védőburkolat) nem hiányzik
és nem hibásodott meg, és ha nem észlelhető sé-
rülés a csatlakozó vezetéken.
Felállítás:
• Állítsa a betonkeverőt vízszintesen egyenes és te-
herbíró talajra.
• Ne állítsa a betonkeverőt a csatlakozó vezetékre!
• A csatlakozó vezetéket úgy fektesse le, hogy az ne
törjön meg, ne nyomódjon össze és más módon se
károsodhasson.
Megjegyzés:
A dobot jobbra és balra is tudni kell forgatni. A dob
ürítéséhez elegendő helynek kell lenni a dob alatt
a talicska számára.
Bekapcsolás:
• Csatlakoztassa a készüléket a csatlakozóaljzatra
Bekapcsoláshoz „I" állásra (zöld gomb) / kikap-
csoláshoz „0" állásra (piros gomb)
A dob állítása
• A dob állításához húzza vissza az oldalsó kézi kere-
ket, hogy a dobot mozgatni lehessen.
• Ha a dob a kívánt pozícióban van, akkor akassza be
újra a kézi kereket.
Betöltés (ábra. 12a + 12b)
• Betöltés előtt ügyeljen arra, hogy a dob nyílása úgy
álljon, az anyag ne eshessen ki a dobból.
• A keveréket a forgó dob kell betölteni (ne töltse túl
a dobot)
Vigyázat! Veszély a mozgó alkatrészek miatt
