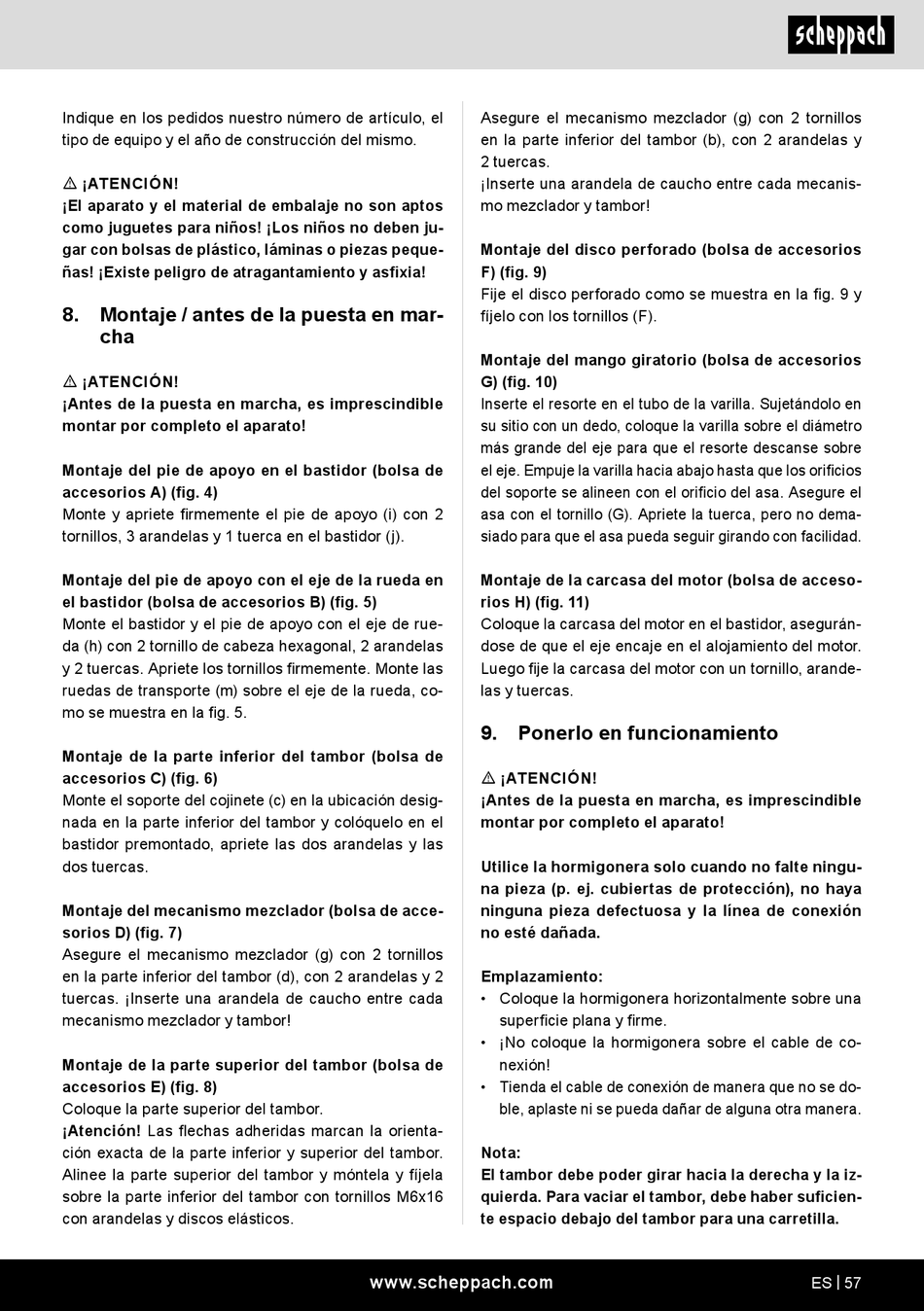

Indique en los pedidos nuestro número de artículo, el
tipo de equipo y el año de construcción del mismo.
m ¡ATENCIÓN!
¡El aparato y el material de embalaje no son aptos
como juguetes para niños! ¡Los niños no deben ju-
gar con bolsas de plástico, láminas o piezas peque-
ñas! ¡Existe peligro de atragantamiento y asfixia!
8. Montaje / antes de la puesta en mar-
cha
m ¡ATENCIÓN!
¡Antes de la puesta en marcha, es imprescindible
montar por completo el aparato!
Montaje del pie de apoyo en el bastidor (bolsa de
accesorios A) (fig. 4)
Monte y apriete firmemente el pie de apoyo (i) con 2
tornillos, 3 arandelas y 1 tuerca en el bastidor (j).
Montaje del pie de apoyo con el eje de la rueda en
el bastidor (bolsa de accesorios B) (fig. 5)
Monte el bastidor y el pie de apoyo con el eje de rue-
da (h) con 2 tornillo de cabeza hexagonal, 2 arandelas
y 2 tuercas. Apriete los tornillos firmemente. Monte las
ruedas de transporte (m) sobre el eje de la rueda, co-
mo se muestra en la fig. 5.
Montaje de la parte inferior del tambor (bolsa de
accesorios C) (fig. 6)
Monte el soporte del cojinete (c) en la ubicación desig-
nada en la parte inferior del tambor y colóquelo en el
bastidor premontado, apriete las dos arandelas y las
dos tuercas.
Montaje del mecanismo mezclador (bolsa de acce-
sorios D) (fig. 7)
Asegure el mecanismo mezclador (g) con 2 tornillos
en la parte inferior del tambor (d), con 2 arandelas y 2
tuercas. ¡Inserte una arandela de caucho entre cada
mecanismo mezclador y tambor!
Montaje de la parte superior del tambor (bolsa de
accesorios E) (fig. 8)
Coloque la parte superior del tambor.
¡Atención! Las flechas adheridas marcan la orienta-
ción exacta de la parte inferior y superior del tambor.
Alinee la parte superior del tambor y móntela y fíjela
sobre la parte inferior del tambor con tornillos M6x16
con arandelas y discos elásticos.
Asegure el mecanismo mezclador (g) con 2 tornillos
en la parte inferior del tambor (b), con 2 arandelas y
2 tuercas.
¡Inserte una arandela de caucho entre cada mecanis-
mo mezclador y tambor!
Montaje del disco perforado (bolsa de accesorios
F) (fig. 9)
Fije el disco perforado como se muestra en la fig. 9 y
fíjelo con los tornillos (F).
Montaje del mango giratorio (bolsa de accesorios
G) (fig. 10)
Inserte el resorte en el tubo de la varilla. Sujetándolo en
su sitio con un dedo, coloque la varilla sobre el diámetro
más grande del eje para que el resorte descanse sobre
el eje. Empuje la varilla hacia abajo hasta que los orificios
del soporte se alineen con el orificio del asa. Asegure el
asa con el tornillo (G). Apriete la tuerca, pero no dema-
siado para que el asa pueda seguir girando con facilidad.
Montaje de la carcasa del motor (bolsa de acceso-
rios H) (fig. 11)
Coloque la carcasa del motor en el bastidor, asegurán-
dose de que el eje encaje en el alojamiento del motor.
Luego fije la carcasa del motor con un tornillo, arande-
las y tuercas.
9. Ponerlo en funcionamiento
m ¡ATENCIÓN!
¡Antes de la puesta en marcha, es imprescindible
montar por completo el aparato!
Utilice la hormigonera solo cuando no falte ningu-
na pieza (p. ej. cubiertas de protección), no haya
ninguna pieza defectuosa y la línea de conexión
no esté dañada.
Emplazamiento:
• Coloque la hormigonera horizontalmente sobre una
superficie plana y firme.
• ¡No coloque la hormigonera sobre el cable de co-
nexión!
• Tienda el cable de conexión de manera que no se do-
ble, aplaste ni se pueda dañar de alguna otra manera.
Nota:
El tambor debe poder girar hacia la derecha y la iz-
quierda. Para vaciar el tambor, debe haber suficien-
te espacio debajo del tambor para una carretilla.
