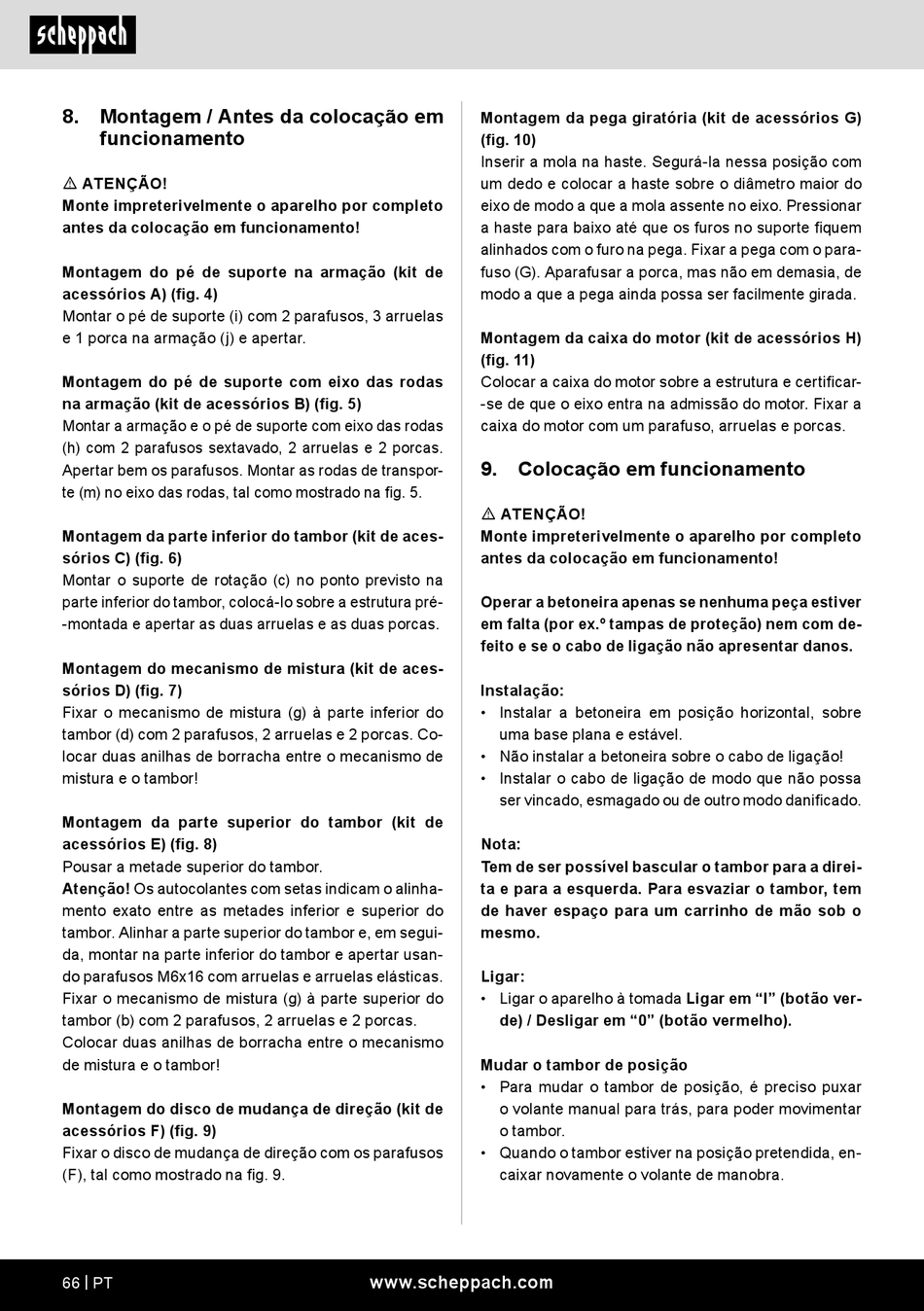

8. Montagem / Antes da colocação em
funcionamento
m ATENÇÃO!
Monte impreterivelmente o aparelho por completo
antes da colocação em funcionamento!
Montagem do pé de suporte na armação (kit de
acessórios A) (fig. 4)
Montar o pé de suporte (i) com 2 parafusos, 3 arruelas
e 1 porca na armação (j) e apertar.
Montagem do pé de suporte com eixo das rodas
na armação (kit de acessórios B) (fig. 5)
Montar a armação e o pé de suporte com eixo das rodas
(h) com 2 parafusos sextavado, 2 arruelas e 2 porcas.
Apertar bem os parafusos. Montar as rodas de transpor-
te (m) no eixo das rodas, tal como mostrado na fig. 5.
Montagem da parte inferior do tambor (kit de aces-
sórios C) (fig. 6)
Montar o suporte de rotação (c) no ponto previsto na
parte inferior do tambor, colocá-lo sobre a estrutura pré-
-montada e apertar as duas arruelas e as duas porcas.
Montagem do mecanismo de mistura (kit de aces-
sórios D) (fig. 7)
Fixar o mecanismo de mistura (g) à parte inferior do
tambor (d) com 2 parafusos, 2 arruelas e 2 porcas. Co-
locar duas anilhas de borracha entre o mecanismo de
mistura e o tambor!
Montagem da parte superior do tambor (kit de
acessórios E) (fig. 8)
Pousar a metade superior do tambor.
Atenção! Os autocolantes com setas indicam o alinha-
mento exato entre as metades inferior e superior do
tambor. Alinhar a parte superior do tambor e, em segui-
da, montar na parte inferior do tambor e apertar usan-
do parafusos M6x16 com arruelas e arruelas elásticas.
Fixar o mecanismo de mistura (g) à parte superior do
tambor (b) com 2 parafusos, 2 arruelas e 2 porcas.
Colocar duas anilhas de borracha entre o mecanismo
de mistura e o tambor!
Montagem do disco de mudança de direção (kit de
acessórios F) (fig. 9)
Fixar o disco de mudança de direção com os parafusos
(F), tal como mostrado na fig. 9.
66 | PT
Montagem da pega giratória (kit de acessórios G)
(fig. 10)
Inserir a mola na haste. Segurá-la nessa posição com
um dedo e colocar a haste sobre o diâmetro maior do
eixo de modo a que a mola assente no eixo. Pressionar
a haste para baixo até que os furos no suporte fiquem
alinhados com o furo na pega. Fixar a pega com o para-
fuso (G). Aparafusar a porca, mas não em demasia, de
modo a que a pega ainda possa ser facilmente girada.
Montagem da caixa do motor (kit de acessórios H)
(fig. 11)
Colocar a caixa do motor sobre a estrutura e certificar-
-se de que o eixo entra na admissão do motor. Fixar a
caixa do motor com um parafuso, arruelas e porcas.
9. Colocação em funcionamento
m ATENÇÃO!
Monte impreterivelmente o aparelho por completo
antes da colocação em funcionamento!
Operar a betoneira apenas se nenhuma peça estiver
em falta (por ex.º tampas de proteção) nem com de-
feito e se o cabo de ligação não apresentar danos.
Instalação:
• Instalar a betoneira em posição horizontal, sobre
uma base plana e estável.
• Não instalar a betoneira sobre o cabo de ligação!
• Instalar o cabo de ligação de modo que não possa
ser vincado, esmagado ou de outro modo danificado.
Nota:
Tem de ser possível bascular o tambor para a direi-
ta e para a esquerda. Para esvaziar o tambor, tem
de haver espaço para um carrinho de mão sob o
mesmo.
Ligar:
• Ligar o aparelho à tomada Ligar em "I" (botão ver-
de) / Desligar em "0" (botão vermelho).
Mudar o tambor de posição
• Para mudar o tambor de posição, é preciso puxar
o volante manual para trás, para poder movimentar
o tambor.
• Quando o tambor estiver na posição pretendida, en-
caixar novamente o volante de manobra.
