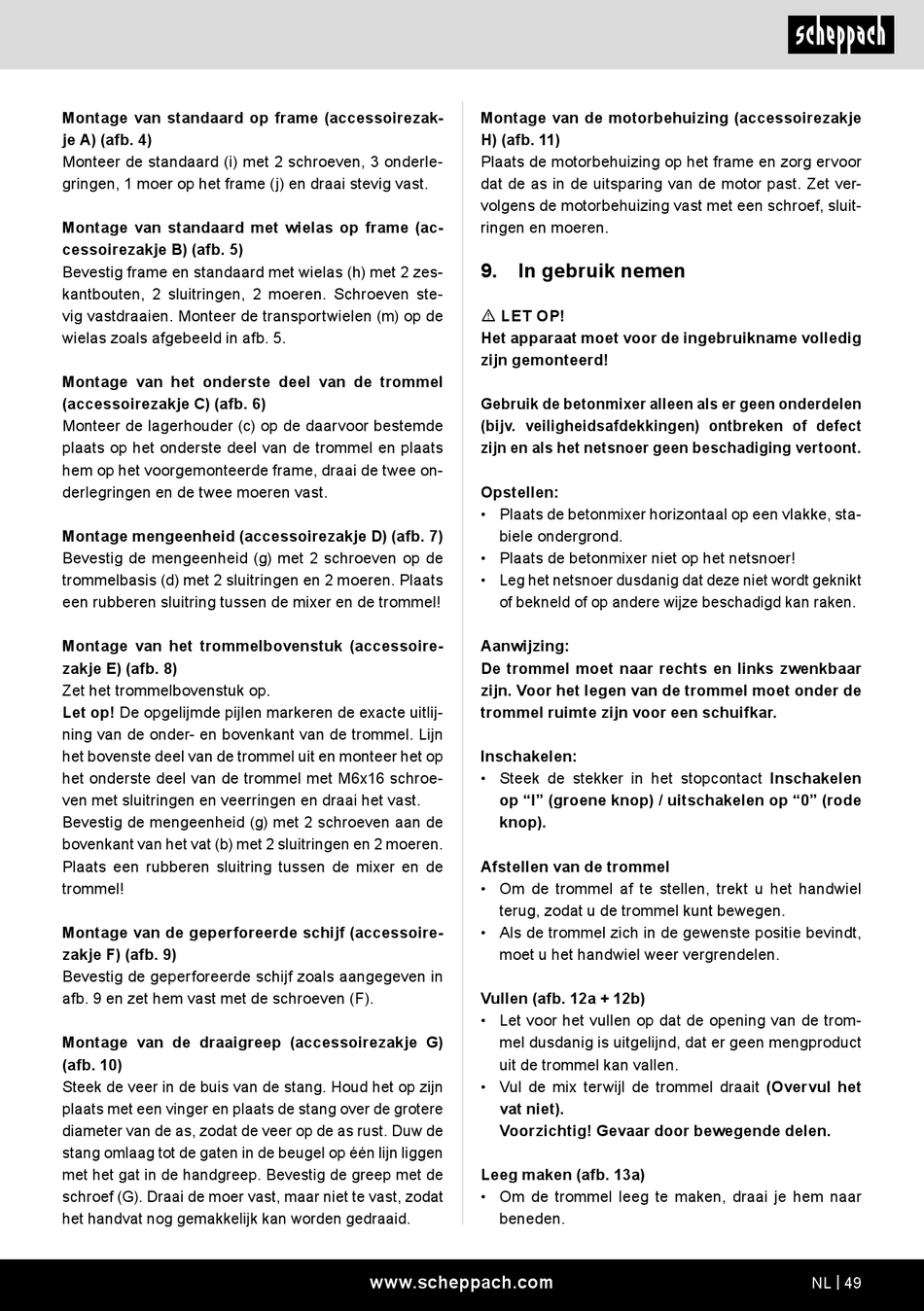

Montage van standaard op frame (accessoirezak-
je A) (afb. 4)
Monteer de standaard (i) met 2 schroeven, 3 onderle-
gringen, 1 moer op het frame (j) en draai stevig vast.
Montage van standaard met wielas op frame (ac-
cessoirezakje B) (afb. 5)
Bevestig frame en standaard met wielas (h) met 2 zes-
kantbouten, 2 sluitringen, 2 moeren. Schroeven ste-
vig vastdraaien. Monteer de transportwielen (m) op de
wielas zoals afgebeeld in afb. 5.
Montage van het onderste deel van de trommel
(accessoirezakje C) (afb. 6)
Monteer de lagerhouder (c) op de daarvoor bestemde
plaats op het onderste deel van de trommel en plaats
hem op het voorgemonteerde frame, draai de twee on-
derlegringen en de twee moeren vast.
Montage mengeenheid (accessoirezakje D) (afb. 7)
Bevestig de mengeenheid (g) met 2 schroeven op de
trommelbasis (d) met 2 sluitringen en 2 moeren. Plaats
een rubberen sluitring tussen de mixer en de trommel!
Montage van het trommelbovenstuk (accessoire-
zakje E) (afb. 8)
Zet het trommelbovenstuk op.
Let op! De opgelijmde pijlen markeren de exacte uitlij-
ning van de onder- en bovenkant van de trommel. Lijn
het bovenste deel van de trommel uit en monteer het op
het onderste deel van de trommel met M6x16 schroe-
ven met sluitringen en veerringen en draai het vast.
Bevestig de mengeenheid (g) met 2 schroeven aan de
bovenkant van het vat (b) met 2 sluitringen en 2 moeren.
Plaats een rubberen sluitring tussen de mixer en de
trommel!
Montage van de geperforeerde schijf (accessoire-
zakje F) (afb. 9)
Bevestig de geperforeerde schijf zoals aangegeven in
afb. 9 en zet hem vast met de schroeven (F).
Montage van de draaigreep (accessoirezakje G)
(afb. 10)
Steek de veer in de buis van de stang. Houd het op zijn
plaats met een vinger en plaats de stang over de grotere
diameter van de as, zodat de veer op de as rust. Duw de
stang omlaag tot de gaten in de beugel op één lijn liggen
met het gat in de handgreep. Bevestig de greep met de
schroef (G). Draai de moer vast, maar niet te vast, zodat
het handvat nog gemakkelijk kan worden gedraaid.
Montage van de motorbehuizing (accessoirezakje
H) (afb. 11)
Plaats de motorbehuizing op het frame en zorg ervoor
dat de as in de uitsparing van de motor past. Zet ver-
volgens de motorbehuizing vast met een schroef, sluit-
ringen en moeren.
9. In gebruik nemen
m LET OP!
Het apparaat moet voor de ingebruikname volledig
zijn gemonteerd!
Gebruik de betonmixer alleen als er geen onderdelen
(bijv. veiligheidsafdekkingen) ontbreken of defect
zijn en als het netsnoer geen beschadiging vertoont.
Opstellen:
• Plaats de betonmixer horizontaal op een vlakke, sta-
biele ondergrond.
• Plaats de betonmixer niet op het netsnoer!
• Leg het netsnoer dusdanig dat deze niet wordt geknikt
of bekneld of op andere wijze beschadigd kan raken.
Aanwijzing:
De trommel moet naar rechts en links zwenkbaar
zijn. Voor het legen van de trommel moet onder de
trommel ruimte zijn voor een schuifkar.
Inschakelen:
• Steek de stekker in het stopcontact Inschakelen
op "I" (groene knop) / uitschakelen op "0" (rode
knop).
Afstellen van de trommel
• Om de trommel af te stellen, trekt u het handwiel
terug, zodat u de trommel kunt bewegen.
• Als de trommel zich in de gewenste positie bevindt,
moet u het handwiel weer vergrendelen.
Vullen (afb. 12a + 12b)
• Let voor het vullen op dat de opening van de trom-
mel dusdanig is uitgelijnd, dat er geen mengproduct
uit de trommel kan vallen.
• Vul de mix terwijl de trommel draait (Overvul het
vat niet).
Voorzichtig! Gevaar door bewegende delen.
Leeg maken (afb. 13a)
• Om de trommel leeg te maken, draai je hem naar
beneden.
