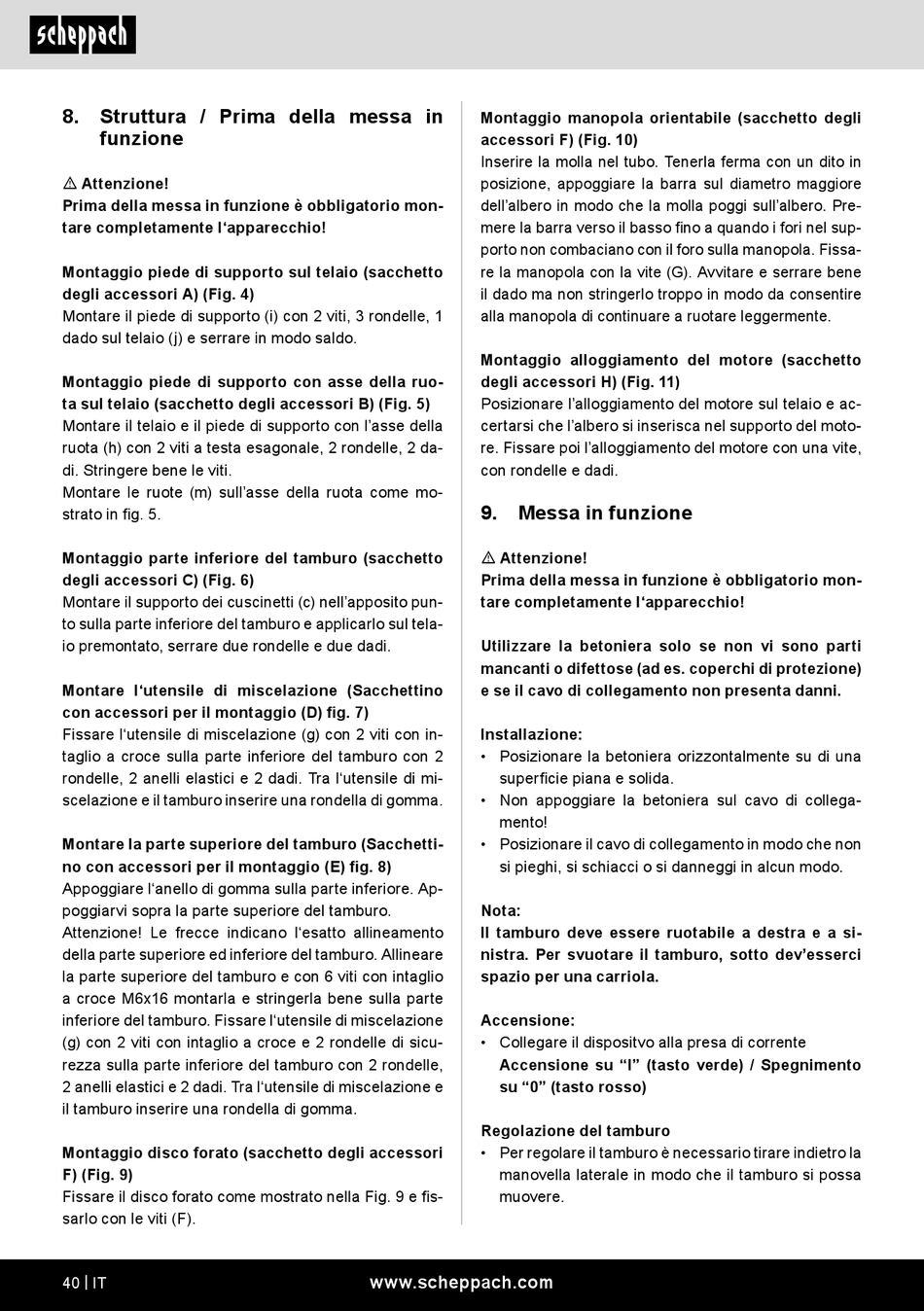

8. Struttura / Prima della messa in
funzione
m Attenzione!
Prima della messa in funzione è obbligatorio mon-
tare completamente l'apparecchio!
Montaggio piede di supporto sul telaio (sacchetto
degli accessori A) (Fig. 4)
Montare il piede di supporto (i) con 2 viti, 3 rondelle, 1
dado sul telaio (j) e serrare in modo saldo.
Montaggio piede di supporto con asse della ruo-
ta sul telaio (sacchetto degli accessori B) (Fig. 5)
Montare il telaio e il piede di supporto con l'asse della
ruota (h) con 2 viti a testa esagonale, 2 rondelle, 2 da-
di. Stringere bene le viti.
Montare le ruote (m) sull'asse della ruota come mo-
strato in fig. 5.
Montaggio parte inferiore del tamburo (sacchetto
degli accessori C) (Fig. 6)
Montare il supporto dei cuscinetti (c) nell'apposito pun-
to sulla parte inferiore del tamburo e applicarlo sul tela-
io premontato, serrare due rondelle e due dadi.
Montare l'utensile di miscelazione (Sacchettino
con accessori per il montaggio (D) fig. 7)
Fissare l'utensile di miscelazione (g) con 2 viti con in-
taglio a croce sulla parte inferiore del tamburo con 2
rondelle, 2 anelli elastici e 2 dadi. Tra l'utensile di mi-
scelazione e il tamburo inserire una rondella di gomma.
Montare la parte superiore del tamburo (Sacchetti-
no con accessori per il montaggio (E) fig. 8)
Appoggiare l'anello di gomma sulla parte inferiore. Ap-
poggiarvi sopra la parte superiore del tamburo.
Attenzione! Le frecce indicano l'esatto allineamento
della parte superiore ed inferiore del tamburo. Allineare
la parte superiore del tamburo e con 6 viti con intaglio
a croce M6x16 montarla e stringerla bene sulla parte
inferiore del tamburo. Fissare l'utensile di miscelazione
(g) con 2 viti con intaglio a croce e 2 rondelle di sicu-
rezza sulla parte inferiore del tamburo con 2 rondelle,
2 anelli elastici e 2 dadi. Tra l'utensile di miscelazione e
il tamburo inserire una rondella di gomma.
Montaggio disco forato (sacchetto degli accessori
F) (Fig. 9)
Fissare il disco forato come mostrato nella Fig. 9 e fis-
sarlo con le viti (F).
40 | IT
Montaggio manopola orientabile (sacchetto degli
accessori F) (Fig. 10)
Inserire la molla nel tubo. Tenerla ferma con un dito in
posizione, appoggiare la barra sul diametro maggiore
dell'albero in modo che la molla poggi sull'albero. Pre-
mere la barra verso il basso fino a quando i fori nel sup-
porto non combaciano con il foro sulla manopola. Fissa-
re la manopola con la vite (G). Avvitare e serrare bene
il dado ma non stringerlo troppo in modo da consentire
alla manopola di continuare a ruotare leggermente.
Montaggio alloggiamento del motore (sacchetto
degli accessori H) (Fig. 11)
Posizionare l'alloggiamento del motore sul telaio e ac-
certarsi che l'albero si inserisca nel supporto del moto-
re. Fissare poi l'alloggiamento del motore con una vite,
con rondelle e dadi.
9. Messa in funzione
m Attenzione!
Prima della messa in funzione è obbligatorio mon-
tare completamente l'apparecchio!
Utilizzare la betoniera solo se non vi sono parti
mancanti o difettose (ad es. coperchi di protezione)
e se il cavo di collegamento non presenta danni.
Installazione:
• Posizionare la betoniera orizzontalmente su di una
superficie piana e solida.
• Non appoggiare la betoniera sul cavo di collega-
mento!
• Posizionare il cavo di collegamento in modo che non
si pieghi, si schiacci o si danneggi in alcun modo.
Nota:
Il tamburo deve essere ruotabile a destra e a si-
nistra. Per svuotare il tamburo, sotto dev'esserci
spazio per una carriola.
Accensione:
• Collegare il dispositvo alla presa di corrente
Accensione su "I" (tasto verde) / Spegnimento
su "0" (tasto rosso)
Regolazione del tamburo
• Per regolare il tamburo è necessario tirare indietro la
manovella laterale in modo che il tamburo si possa
muovere.
