Gema OptiGun GA03-P Betriebsanleitung Und Ersatzteilliste Seite 46

OptiGun GA03-P – Schaft
Schaft OptiGun GA03 – komplett, Polarität negativ, Pos. 1-9
Schaft OptiGun GA03 – komplett, Polarität positiv, Pos. 1.1-9
Kaskade – komplett, Polarität negativ
1
Kaskade – komplett, Polarität positiv
1.1
2 Schaft (ohne Kaskade)
Dichtstück – komplett, inkl. Pos. 6
3
4 Axialdichtung
5 Gewindebolzen
O-Ring – Ø 4x1,5 mm
6
Pistolenheck – komplett, inkl. Pos. 10-13
7
8 Schnapper
Schraube – M3x4 mm
9
Einschraubnippel – M7-Ø 6 mm
10
11 Heckdeckel
Senkkopfschraube – M4x6 mm
12

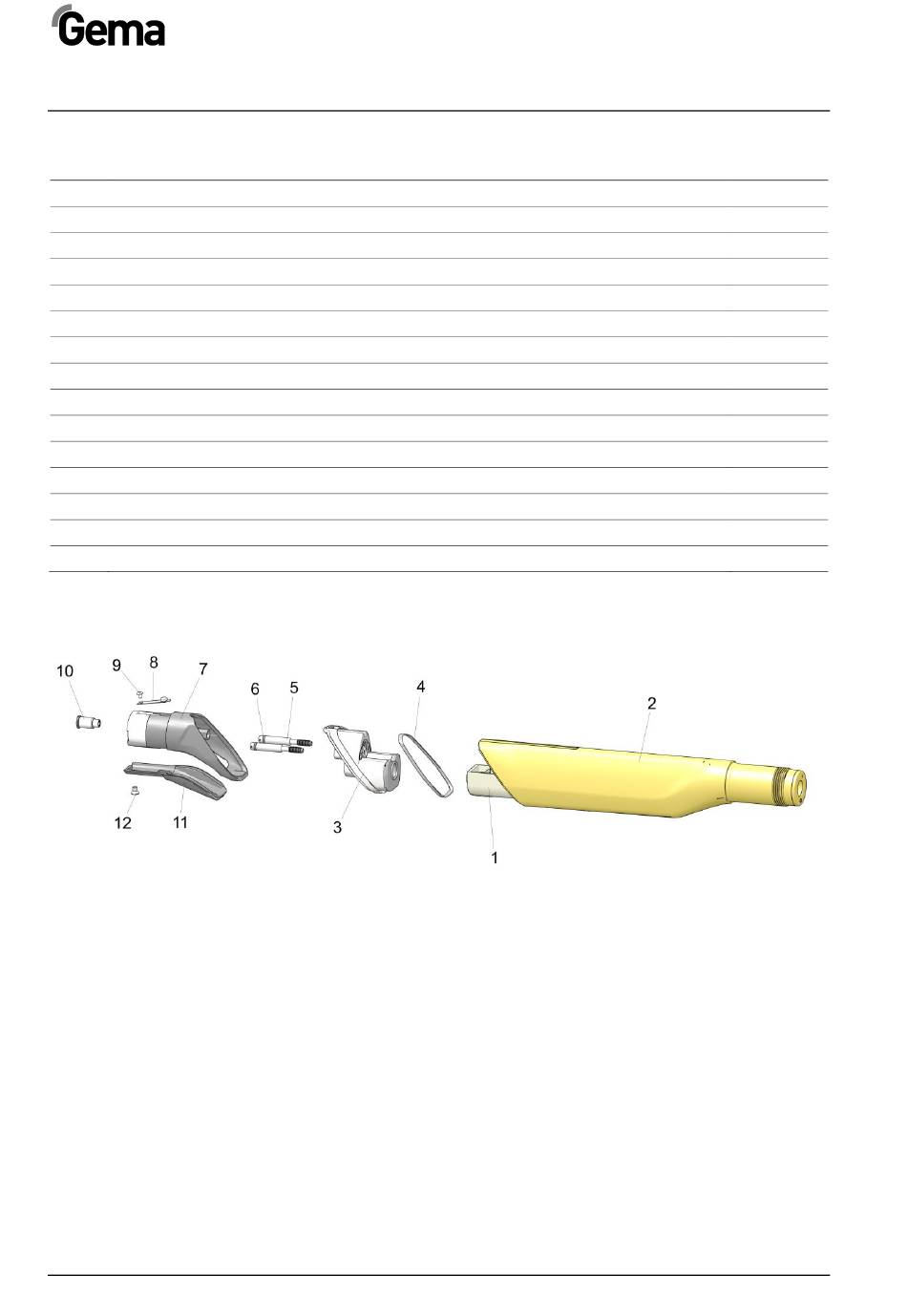

Abb. 12: OptiGun GA03-P – Schaft
44 • Ersatzteilliste
V 04/16
1008 681
1008 682
1007 231
1007 232
1008 675
1008 690
1008 687
1009 587
264 466
1008 701
382 833
266 795
1020 731
1008 697
214 639
OptiGun GA03-P
