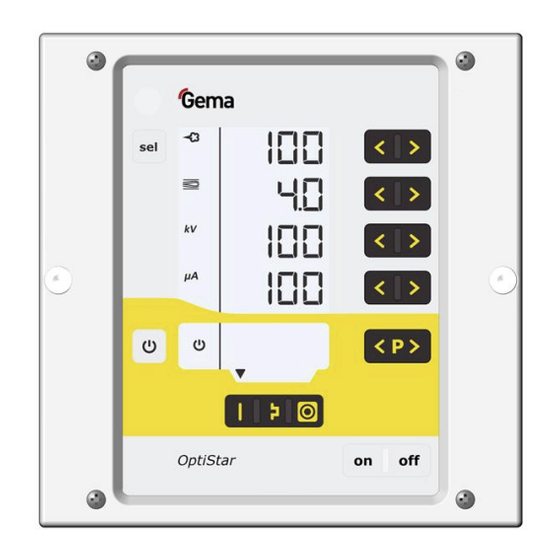

Gema OptiStar CG13 Betriebsanleitung Und Ersatzteilliste
  1. Anleitungen
  2. Marken
  3. Gema Anleitungen
  4. Industrielle Ausrüstung
  5. OptiStar CG13
  6. Betriebsanleitung und ersatzteilliste

Gema OptiStar CG13 Betriebsanleitung Und Ersatzteilliste

Pistolensteuerung
Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen
DE
Rev. 00
1011 452

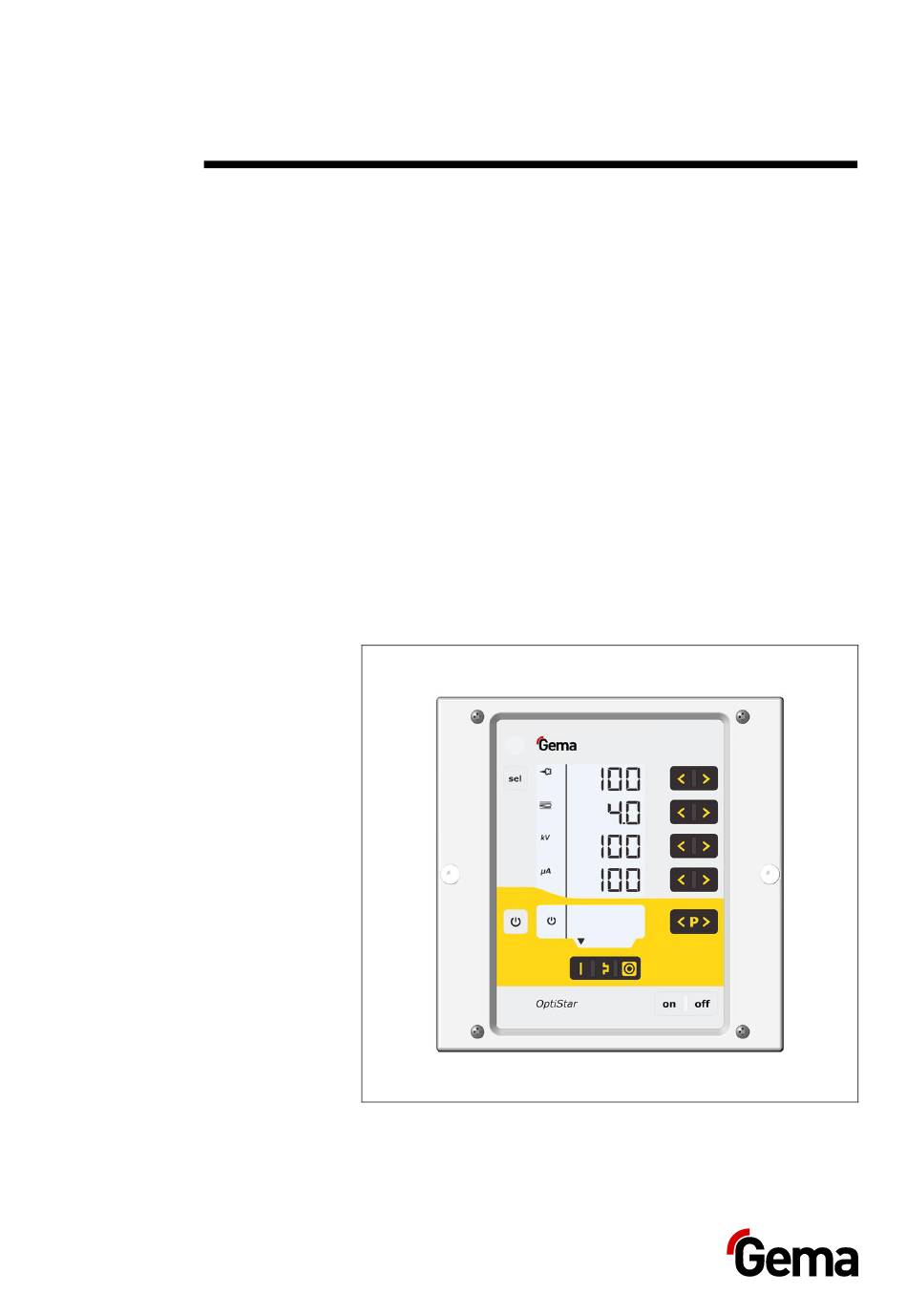

Betriebsanleitung und Ersatzteilliste
Pistolensteuerung
OptiStar CG13
Originalbetriebsanleitung

Werbung

loading

Verwandte Anleitungen für Gema OptiStar CG13

Inhaltszusammenfassung für Gema OptiStar CG13

  • Seite 1 Rev. 00 1011 452 Betriebsanleitung und Ersatzteilliste Pistolensteuerung OptiStar CG13 Originalbetriebsanleitung...
  • Seite 2 Die im vorliegenden Handbuch enthaltenen Informationen sind nach bestem Wissen und Gewissen am Tage der Veröffentlichung richtig und zutreffend. Der Inhalt stellt jedoch keine bindende Verpflichtung für Gema Switzerland GmbH dar und das Recht auf Änderungen ohne Ankündigung bleibt vorbehalten.
  • Seite 3 Verschleissteileüberwachung ..............26 Tastatursperre ..................27 Hintergrundbeleuchtung ................28 Korrekturfaktor für den Pulverausstoss ........... 28 Betrieb und Konfiguration der Tribo-Pistole ..........29 Montage / Anschluss Aufbauanleitung ....................31 Anschlussanleitung ....................32 Inbetriebnahme Vorbereitung zur Inbetriebnahme ................. 33 Inhaltsverzeichnis  3 OptiStar CG13...
  • Seite 4 Allgemeines ..................... 57 Hilfecodes ....................57 Fehlerliste ....................57 Auftreten von Fehlern ................59 Entsorgung Einleitung ......................61 Anforderungen an das ausführende Personal ........61 Entsorgungsvorschriften ................61 Materialien ....................61 Demontieren der Baugruppen ................61 4  Inhaltsverzeichnis OptiStar CG13...
  • Seite 5 Rev. 00 08/16 Ersatzteilliste Bestellen von Ersatzteilen ..................63 Pistolensteuerung OptiStar CG13................. 64 Frontplatte und Netzteil ..................65 Rückwand innen....................66 Anschlussmaterial ....................67 Inhaltsverzeichnis  5 OptiStar CG13...
  • Seite 7 Über diese Anleitung Allgemeines Diese Betriebsanleitung enthält alle wichtigen Informationen, die Sie für die Arbeit mit OptiStar CG13 benötigen. Sie wird Sie durch die Inbetriebnahme führen und Ihnen Hinweise und Tipps zur optimalen Verwendung in Ihrem Pulverbeschichtungssystem geben. Die Informationen über die Funktionsweise der einzelnen Systemkomponenten finden Sie in den jeweiligen beiliegenden Dokumentationen.
  • Seite 8 Art und Quelle der Gefahr! Mögliche Folgen der Gefahr ► Vermeiden der Gefahr Software-Version Dieses Dokument beschreibt die Bedienung der Steuerung OptiStar CG13 ab der Software-Version 1.99.48. Siehe Kapitel "Abfrage der Software-Version" auf Seite 50. 8  Über diese Anleitung OptiStar CG13...
  • Seite 9 Rev. 00 08/16 Darstellung des Inhalts Positionsangaben im Text Positionsangaben in Abbildungen werden als Verweis in beschreibendem Text verwendet. Beispiel: "Die Hochspannung (H), in der Pistolenkaskade erzeugt, wird zur Mittelelektrode geleitet." Über diese Anleitung  9 OptiStar CG13...
  • Seite 10 Rev. 00 08/16 10  Über diese Anleitung OptiStar CG13...
  • Seite 11 Hersteller nicht; das Risiko hierfür trägt allein der Benutzer. Wenn dieses Produkt abweichend von unseren Vorgaben für andere Betriebsverhältnisse und/oder andere Stoffe eingesetzt werden soll, so ist das Einverständnis der Firma Gema Switzerland GmbH einzuholen. – Die Inbetriebnahme (d.h. die Aufnahme des bestimmungsgemässen...
  • Seite 12 Informationen zu Sach- und Personenschaden führen. ► Vor dem Arbeiten mit dem Gerät, die erforderlichen Dokumente organisieren und Kapitel "Sicherheitsvorschriften" durchlesen. ► Arbeiten nur unter Berücksichtigung der erforderlichen Dokumente durchführen. ► Immer mit vollständigem Original-Dokument arbeiten. 12  Sicherheit OptiStar CG13...
  • Seite 13 Rev. 00 08/16 Produktbeschreibung Bestimmungsgemässe Verwendung Die Pistolensteuerung ist ausschliesslich für die Steuerung der Gema- Pulverbeschichtungspistolen konzipiert (siehe dazu auch im Kapitel "Technische Daten"). Zur bestimmungsgemässen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandhaltungsbedingungen. Dieses Produkt darf nur von Personen genutzt, gewartet und instandgesetzt werden, die hiermit vertraut und über die Gefahren unterrichtet sind.
  • Seite 14 Bedienung ohne entsprechende Schulung – Verwendung bei unzureichender Druckluftqualität – Verwendung in Zusammenhang mit nicht autorisierten Beschichtungsgeräten oder -komponenten Technische Daten Anschliessbare Pistolen OptiStar CG13 anschliessbar OptiSelect GM03 ACHTUNG Die Pistolensteuerung darf nur mit den aufgeführten Pistolentypen verwendet werden! Elektrische Daten OptiStar CG13...
  • Seite 15 Rev. 00 08/16 Abmessungen OptiStar CG13 Breite 173 mm Tiefe 250 mm Höhe 177 mm Gewicht ca. 3,9 kg Schallwert OptiStar CG13 Normalbetrieb < 60 dB(A) Der Schallwert wurde während des Betriebs gemessen und zwar an den Stellen, wo sich die Bedienungsperson am häufigsten aufhält, und in einer Höhe von 1,7 m ab Boden.
  • Seite 16 Rev. 00 08/16 Richtwerte für OptiStar CG13 mit dem Injektor OptiFlow IG06 Alle Werte in diesen Tabellen sind Richtwerte. Verschiedene Umgebungsverhältnisse, Verschleiss und andere Pulverarten können die Tabellenwerte verändern. 3 Nm³/h 4 Nm³/h 5 Nm³/h Gesamtluft Pulverausstoss (g/min) Pulverausstoss Luft-Durchflussmengen Die Gesamtluft setzt sich aus Förderluft und Zusatzluft zusammen, im...
  • Seite 17 – OptiFlex W, K (Kits) – OptiFlex Dual Gun Kit B, F – OptiFlex Dual Gun Wall Kit B, F Aufbau und Funktion Gesamtansicht Abb. 3: Frontplatte mit Bedien- und Rückwand mit Anschlüssen Anzeigeelementen Gehäuse Produktbeschreibung  17 OptiStar CG13...
  • Seite 18 Pulverausstoss (Anzeige in %) Gesamtluftmenge (Anzeige in Nm³/h) Hochspannung (Anzeige in kV) Sprühstrom (Anzeige in µA) Remote-Betrieb wird als Tastatursperre S12 remote verwendet, eingeschränkte Bedienung möglich Aktivierung Vibration/Fluidisierung Anzeige von vordefinierten Betriebsarten oder vom Spülmodus während der Reinigung 18  Produktbeschreibung OptiStar CG13...
  • Seite 19 Rev. 00 08/16 Abb. 5: Anzeigen und LEDs, Ebene 2 Bezeichnung Funktion Elektrodenspülluft (Anzeige in Nm³/h) Fluidisierung (Anzeige in Nm³/h) Anzeigenbeleuchtung (0-8) Produktbeschreibung  19 OptiStar CG13...
  • Seite 20 Voreingestellter Modus für flache Teile (fix) Voreingestellter Modus für komplizierte Teile mit Vertiefungen (fix) – Voreingestellter Modus für das Überbeschichten bereits beschichteter Teile (fix) – Einschalten des Spülmodus (PowerClean) mit optionalem Spülmodul (Drücken für mind. 3 Sek.) T16/T17 Netzschalter Ein/Aus 20  Produktbeschreibung OptiStar CG13...
  • Seite 21 1.1 Main air IN Anschluss Druckluft 2.1 Power IN Anschluss Netzkabel 2.2 Aux Anschluss für Vibrationsmotor bei OptiFlex 2 B 2.3 Gun Anschluss Pistolenkabel 2.4 Power Clean Anschluss Spülmodul Anschluss Förderluft Anschluss Zusatzluft Anschluss Elektrodenspülluft Anschluss Fluidluft Erdungsanschluss Produktbeschreibung  21 OptiStar CG13...
  • Seite 22 Erde PE Anschluss Aux Neutralleiter Ausgang Vibrator, Phase Nicht verwendet Erde PE Anschluss Pistole Masse Fernbedienung 1 (GM03) Masse Trigger Fernbedienung 2 (GM03) Oszillator Erde PE Anschluss PowerClean Masse +24 VDC nicht verwendet Erde PE 22  Produktbeschreibung OptiStar CG13...
  • Seite 23 Dieser Applikationsmodus eignet sich für die Überbeschichtung von Werkstücken, die bereits beschichtet sind. Bei diesen Applikationsmodi sind Strom (µA) und Hochspannung (kV) fix vorgegeben, Pulver- und Luftmengen können für jeden Applikationsmodus eingestellt und gespeichert werden. Produktbeschreibung  23 OptiStar CG13...
  • Seite 24 Pulvern (wie z.B. Metallic) an. Die Steuerung wechselt automatisch in den sog. PCC-Mode. Dadurch wird eine sehr schnelle und somit eine sehr genaue Regelung erreicht. Die Werte der Hochspannung und des Sprühstroms und deren Symbole werden rot dargestellt: Abb. 10: PCC-Mode 24  Produktbeschreibung OptiStar CG13...
  • Seite 25 – Programme wechseln (Taste Λ oder V an der Pistole drücken. Es wird zwischen den Programmen P01-P20 gewechselt. Um diese Funktion nutzen zu können, muss sie zuerst aktiviert werden – siehe "Programmwechsel via Fernbedienung aktivieren/deaktivieren".) Produktbeschreibung  25 OptiStar CG13...
  • Seite 26 Effektive Zeit, während der das Verschleissteil Betriebsdauer im Betrieb war = Lebensdauer plus eventuelle Minustage. angezeigter Wert (sofern nicht mit negativem Restlebensdauer Vorzeichen) – Die Lebensdauerüberwachung kann pro Verschleissteil aktiviert / deaktiviert werden (mehr dazu siehe "Erstinbetriebsetzung – Verschleissteileüberwachung") 26  Produktbeschreibung OptiStar CG13...
  • Seite 27 Aktivierte Tastatursperre wird durch das Blinken der Anzeige remote angezeigt. (Mehr dazu siehe "Bedienung – Tastatursperre aktivieren/deaktivieren") Abb. 13 Der Zustand der Tastatursperre bleibt beim Aus- und Einschalten des Geräts erhalten. Bei einem Memory-Reset wird die Sperre aufgehoben. Produktbeschreibung  27 OptiStar CG13...
  • Seite 28 Abgleich. Dadurch kann die Abhängigkeit von verschiedenen Pulverschlauchlängen zur Pistole berücksichtigt werden. Der Korrekturfaktor C0 kann so gewählt werden, dass bei Pulveranteil 0% kein Pulver gefördert wird. (Mehr dazu siehe "Bedienung – Korrekturfaktor für Pulverausstoss einstellen") 28  Produktbeschreibung OptiStar CG13...
  • Seite 29 Gerät ausgeschaltet wird. Die Einstellung bleibt auch erhalten, wenn der Gerätetyp verändert wird. Der Tribo-Pistolenbetrieb kann mit dem oben genannten Vorgehen auch deaktiviert werden. Der Ladestrom (µA) wird während des Beschichtens in der Hauptmaske angezeigt: Abb. 15: Produktbeschreibung  29 OptiStar CG13...
  • Seite 30 Rev. 00 08/16 30  Produktbeschreibung OptiStar CG13...
  • Seite 31 Rev. 00 08/16 Montage / Anschluss Aufbauanleitung Die Pistolensteuerung wird mit 2 Schrauben M6 an der Frontseite befestigt. Abb. 16 Montage / Anschluss  31 OptiStar CG13...
  • Seite 32 Falls kein Vibrationsmotor (OptiFlex B) angeschlossen wird, ist der Ausgang 2.2 Aux dicht zu verschliessen! – Wird kein Spülmodul angeschlossen, so ist auch der Anschluss 2.4 dicht zu verschliessen! Die Druckluft muss öl- und wasserfrei sein! 32  Montage / Anschluss OptiStar CG13...
  • Seite 33 Die Pistolensteuerung wird mit Hilfe der Systemparameter konfiguriert. Diese Konfiguration wird im Gerätespeicher abgelegt. Eingabe der Systemparameter Pistolensteuerung mit Taste on einschalten Taste 5 Sekunden lang gedrückt halten – Die Anzeige wechselt zu der folgenden Ebene: Inbetriebnahme  33 OptiStar CG13...
  • Seite 34 CAN-Bus (CG12-CP) kein Spül-Modul vorhanden Spül-Modul vorhanden Spül-Modus Spül-Modul vorhanden (OptiFlex 2 Q) Nm³/h Masseinheit scfm (Luft) Log level 0, 1, 2, 3, 4, 5 wird bei Memory Reset nicht überschrieben Bei Handgeräten nicht verfügbar 34  Inbetriebnahme OptiStar CG13...
  • Seite 35 Aus Boxgerät (Typ Vibration Ein während Fluidluft schaltet Triggern, 30 Sekunden parallel mit Nachlauf Hauptmagnetventil (Trigger) ein Die Taste T12 schaltet die Die Taste T12 schaltet Vibration Ein und Aus die Fluidisierung Ein und Aus Inbetriebnahme  35 OptiStar CG13...
  • Seite 36 Mit der Taste T12 wird die Fluidisierung auch freigeschaltet oder gesperrt Systemparameter P01 (Spülmodus) Abb. 19: (siehe auch "Aktivieren der Spülfunktion") Parameterwert Beschreibung Handgeräte ohne Spülmodul Handgeräte mit Spülmodul Handgeräte OptiFlex 2 Q mit Spülmodul 36  Inbetriebnahme OptiStar CG13...
  • Seite 37 Stammverzeichnis in die Datei MESSAGES.LOG geschrieben. Erreicht diese Datei eine Grösse von 32 MB, wird sie in MESSAGES.1 umbenannt und eine neue Datei MESSAGES.LOG erstellt. Parameterwert Detailierungsgrad der Meldungen keine Meldungen wenige Details alle Meldungen Inbetriebnahme  37 OptiStar CG13...
  • Seite 38 Rev. 00 08/16 Ab Detailierungsgrad 4 können Beeinträchtigungen des Echtzeittimings auftreten. 38  Inbetriebnahme OptiStar CG13...
  • Seite 39 Die vordefinierten Applikationsmodi verfügen über voreingestellte Werte für Hochspannung und Sprühstrom: Applikationsmodus Soll µA Soll kV flache Teile komplizierte Teile Überbeschichten Die Luftwerte für Gesamtluft, Pulverausstoss und Elektrodenspülluft können individuell festgelegt werden, sie werden in den Programmen gespeichert. Bedienung / Betrieb  39 OptiStar CG13...
  • Seite 40 Als Grundwert empfiehlt sich ein Pulveranteil von 50% und eine Gesamtluftmenge von 4 Nm³/h. – Bei Eingabe von Werten, die die Pistolensteuerung nicht umsetzen kann, wird der Bediener durch Blinken der entsprechenden Anzeige und vorübergehender Fehlermeldung darauf aufmerksam gemacht! 40  Bedienung / Betrieb OptiStar CG13...
  • Seite 41 Um die höchste Effizienz zu erzielen, empfehlen wir, wenn möglich, zu hohe Pulvermengen zu vermeiden! Fluidisierung des Pulvers im Pulverbehälter kontrollieren Pistole in die Kabine richten und einschalten und Pulverausstoss visuell prüfen Bedienung / Betrieb  41 OptiStar CG13...
  • Seite 42 Falls in dieser Anzeige-Ebene während 3 Sekunden keine Bedienung stattfindet, wird zur ersten Anzeige-Ebene umgeschaltet – Das Pulver soll nur leicht, dafür regelmässig "kochen" und gegebenenfalls ist mit einem Stab im Pulver zu rühren Einfülldeckel wieder schliessen 42  Bedienung / Betrieb OptiStar CG13...
  • Seite 43 Die Anzeige wechselt zu der folgenden Ebene: Der Wert des Korrekturfaktors C0 wird angezeigt Entsprechenden Korrekturfaktor-Wert mit der Taste T3 oder T4 einstellen. Der Wert des eingestellten Korrekturfaktors ist in der entsprechenden Anzeige A2 ersichtlich Bedienung / Betrieb  43 OptiStar CG13...
  • Seite 44 Beim Handbeschichtungsgerät OptiFlex 2 F muss der Injektor für den Reinigungsvorgang abgezogen werden, beim OptiFlex 2 B muss die Ansaugeinheit angehoben werden und beim OptiFlex 2 S muss der Pulverbehälter leer sein. Injektor abziehen 44  Bedienung / Betrieb OptiStar CG13...
  • Seite 45 Reinigungsmodus wird automatisch beendet. Nach Beendigung der Spülprozedur wechselt die Steuerung in den Beschichtungsmodus zurück. Handgeräte mit optionalem Spülmodul (Systemparameter P01=1 oder P01=2) Dieser Spülmodus kann nur aus dem Ruhezustand (Prozessparameteranzeige, kein Pulveraustrag) aktiviert werden. Bedienung / Betrieb  45 OptiStar CG13...
  • Seite 46 Der Bediener steuert die Anzahl und die Länge der Manual Spülimpulse durch erneutes Drücken des (manuell) Pistolenabzugs STOPP = oder oder der Reinigungsmodus wird automatisch beendet. Nach Beendigung der Spülprozedur wechselt die Steuerung in den Beschichtungsmodus zurück. 46  Bedienung / Betrieb OptiStar CG13...
  • Seite 47 Trigger-Stundenzähler Der Trigger-Stundenzähler (totale Zeit in Tagen der Trigger-Dauer) wird in der Anzeige A5 angezeigt. Der Trigger-Stundenzähler kann nicht zurückgesetzt werden! Restlebendauer ansehen Taste 2x drücken Die Anzeige wechselt zu der Verschleissteileüberwachung- Ebene Bedienung / Betrieb  47 OptiStar CG13...
  • Seite 48 < und >: Aktivieren der Überwachung Überwachung deaktiviert Lebensdauer abgelaufen Negativer Wert: Blinken der Anzeige Verlassen der Verschleissteile-Anzeige Lesebeispiel für Verschleissteil Nr. 3 -7,5 Tage abgelesene Minus-Tage 200 Tage eingestellte Lebensdauer 207,5 Tage Betriebsdauer 48  Bedienung / Betrieb OptiStar CG13...
  • Seite 49 Rev. 00 08/16 Deaktivierung der Verschleissteile-Überwachung Taste gleichzeitig drücken Die Überwachung wird deaktiviert. Einstellung der Hintergrundbeleuchtung Taste drücken Die Anzeige wechselt zu der folgenden Ebene: Die gewünschte Helligkeit einstellen Bedienung / Betrieb  49 OptiStar CG13...
  • Seite 50 Betriebsart werden mit den Werkseinstellungen überschrieben. Eine aktive Tastatursperre wird deaktiviert. Beim Memory-Reset werden alle benutzerdefinierten Einstellungen mit Default-Werten überschrieben! Gerät ausschalten Taste drücken und gedrückt halten Gerät einschalten, die Anzeige CLR blinkt 50  Bedienung / Betrieb OptiStar CG13...
  • Seite 51 Rev. 00 08/16 Zirka 5 Sekunden warten, bis CLR erlischt Taste loslassen – Alle Werte sind zurückgesetzt. Das Gerät muss jetzt neu eingestellt werden. Bedienung / Betrieb  51 OptiStar CG13...
  • Seite 52 Rev. 00 08/16 52  Bedienung / Betrieb OptiStar CG13...
  • Seite 53 Aus Sicherheitsgründen ist das Produkt horizontal zu lagern. Lagerdauer Die Lagerdauer ist unter Einhaltung der physikalischen Bedingung unbegrenzt. Raumbedarf Der Raumbedarf entspricht der Grösse des Produkts. Beim Abstand zu Nachbargeräten bestehen keine besonderen Anforderungen. Ausserbetriebnahme / Lagerung  53 OptiStar CG13...
  • Seite 54 Die Lagerung muss innerhalb von trockenen Gebäuden und bei einer Temperatur zwischen +5 und +50 °C erfolgen. Nicht der direkten Sonneneinstrahlung aussetzen! Wartung während der Lagerung Wartungsplan Es ist kein Wartungsplan notwendig. Wartungsarbeiten Bei längerer Lagerung periodische Sichtkontrolle. 54  Ausserbetriebnahme / Lagerung OptiStar CG13...
  • Seite 55 Sämtliche Stecker müssen festgezogen sein. Instandsetzungsarbeiten Bei Fehlfunktionen oder Störungen muss das Produkt von einer von Gema autorisierten Servicestelle überprüft und repariert werden. Die Reparatur darf nur von Fachkräften ausgeführt werden. Durch unsachgemässe Eingriffe können erhebliche Gefahren für Benutzer und Anlage entstehen.
  • Seite 56 Rev. 00 08/16 56  Wartung / Instandsetzung OptiStar CG13...
  • Seite 57 Hier die Auflistung der Hilfecodes aller möglichen Fehlfunktionen der Pistolensteuerung: Fehlerliste Die vier zuletzt aufgetretenen Fehler werden von der Software in einer Liste gespeichert. Tritt ein Fehler auf, der sich bereits in der Liste befindet, wird er nicht nochmals aufgenommen. Störungsbehebung  57 OptiStar CG13...
  • Seite 58 Gema-Service kontaktieren zu hoch Offset Erdstrommessung Gema-Service kontaktieren Sprühstrommessung Spannungsversorgung: Unterspannung in der Netzteil defekt oder überlastet Gema-Service kontaktieren Versorgung EEPROM (Gerätespeicher): EEPROM-Fehler Gema-Service kontaktieren EEPROM Inhalt ungültig Timeout beim Schreiben EEPROM-Fehler Gema-Service kontaktieren des EEPROM 58  Störungsbehebung OptiStar CG13...
  • Seite 59 Kommunikation Mainboard-Pistole: Kommunikationsfehler Mainboard defekt Gema-Service kontaktieren Mainboard Pistole nicht angeschlossen anschliessen Kommunikationsfehler Pistole, Pistolenkabel oder ersetzen oder Gema- Mainboard-Pistole Mainboard defekt Service kontaktieren Kommunikationsfehler Mainboard defekt Gema-Service kontaktieren Mainboard Auftreten von Fehlern Es besteht die Möglichkeit, dass ein Fehler nur kurz erscheint und dies nach der Quittierung wieder in Ordnung ist.
  • Seite 60 Rev. 00 08/16 60  Störungsbehebung OptiStar CG13...
  • Seite 61 Einleitung Anforderungen an das ausführende Personal Die Entsorgung des Produkts wird durch den Besitzer beziehungsweise den Betreiber durchgeführt. Bei der Entsorgung von Baugruppen, welche nicht von Gema produziert wurden, sind die entsprechenden Anweisungen in den Fremddokumentationen zu beachten. Entsorgungsvorschriften Das Produkt ist am Ende seiner Lebensdauer zu demontieren und fachgerecht zu entsorgen.
  • Seite 62 Rev. 00 08/16 62  Entsorgung OptiStar CG13...
  • Seite 63 Ø 8/6 mm, 8 mm Aussendurchmesser / 6 mm Innendurchmesser ACHTUNG Verwendung von nicht original Gema-Ersatzteilen Durch die Verwendung von Fremdteilen wird der Ex-Schutz nicht gewährleistet. Bei eventuellen Schäden entfällt auch jeglicher Garantieanspruch! ► Immer nur original Gema-Ersatzteile verwenden! Ersatzteilliste  63 OptiStar CG13...
  • Seite 64 Rev. 00 08/16 Pistolensteuerung OptiStar CG13 Pistolensteuerung OptiStar CG13 – komplett 1009 971 Frontplatte – komplett, siehe entsprechende Ersatzteilliste Gehäuse Rückwand – komplett, siehe entsprechende Ersatzteilliste Abdeckung 1008 301 4 ––––– Abb. 22 64  Ersatzteilliste OptiStar CG13...
  • Seite 65 1007 019 Schraube – M4x20 mm 1003 000 Frontplattendichtung 1007 042 Folientastatur Distanzhülse – Ø 3,6/7x5 mm Display 1007 044 Unterlegscheibe – Ø 3,2/7x0,5 mm Sicherungsmutter – M3 Netzteil – 24 VDC 1009 849 Abb. 23 Ersatzteilliste  65 OptiStar CG13...
  • Seite 66 Magnetventil – Ø 8-Ø 8 mm, 24 VDC 1003 914 Motordrossel – komplett 1000 064 Kunststoffrohr – Ø 8/6 mm 103 152* Fluidkerze – 1/8" 237 264 Schraube – M4x16 mm 1013 925 * Bitte Länge angeben Abb. 24: 66  Ersatzteilliste OptiStar CG13...
  • Seite 67 Netzkabel – CH 382 493 Netzkabel – Schuko 382 485 Netzkabel – USA 382 507 Netzkabel – GB 382 515 Netzkabel – AUS 382 523 Netzkabel – China 1000 993 * Bitte Länge angeben Abb. 25 Ersatzteilliste  67 OptiStar CG13...
  • Seite 68 Rev. 00 08/16 68  Ersatzteilliste OptiStar CG13...
  • Seite 69 Sicherheit ............11 Sicherheitssymbole ........... 7 Störungsbehebung .......... 57 Grundlegende Sicherheitshinweise ....11 Über diese Anleitung ......... 7 Inbetriebnahme ..........33 Instandsetzung ..........55 Instandsetzungsarbeiten ........55 Wartung ............55 Wartung während der Lagerung ...... 54 Index  69 OptiStar CG13...
