Funktionsprinzip
12 • Produktbeschreibung
V 04/16
Hochspannungserzeugung
Die Pistolensteuerung liefert eine Hochfrequenz-Niederspannung von
ca. 12 V eff. Diese wird durch das Pistolenkabel (11) und den Pistolen-
stecker der Hochspannungskaskade (4) im Schaft der Pistole zugeführt.
In der Hochspannungskaskade (4) wird die Niederspannung in einem ers-
ten Schritt (c) hochtransformiert. Diese primäre Hochspannung wird im
zweiten Schritt (d) in der eigentlichen Hochspannungskaskade gleichge-
richtet und stufenweise vervielfacht, bis sie am Ende die erforderliche
Hochspannung aufweist (ca.100 kV). Die Hochspannung wird nun im
Zerstäuber zur Elektrode (e) geführt.
11

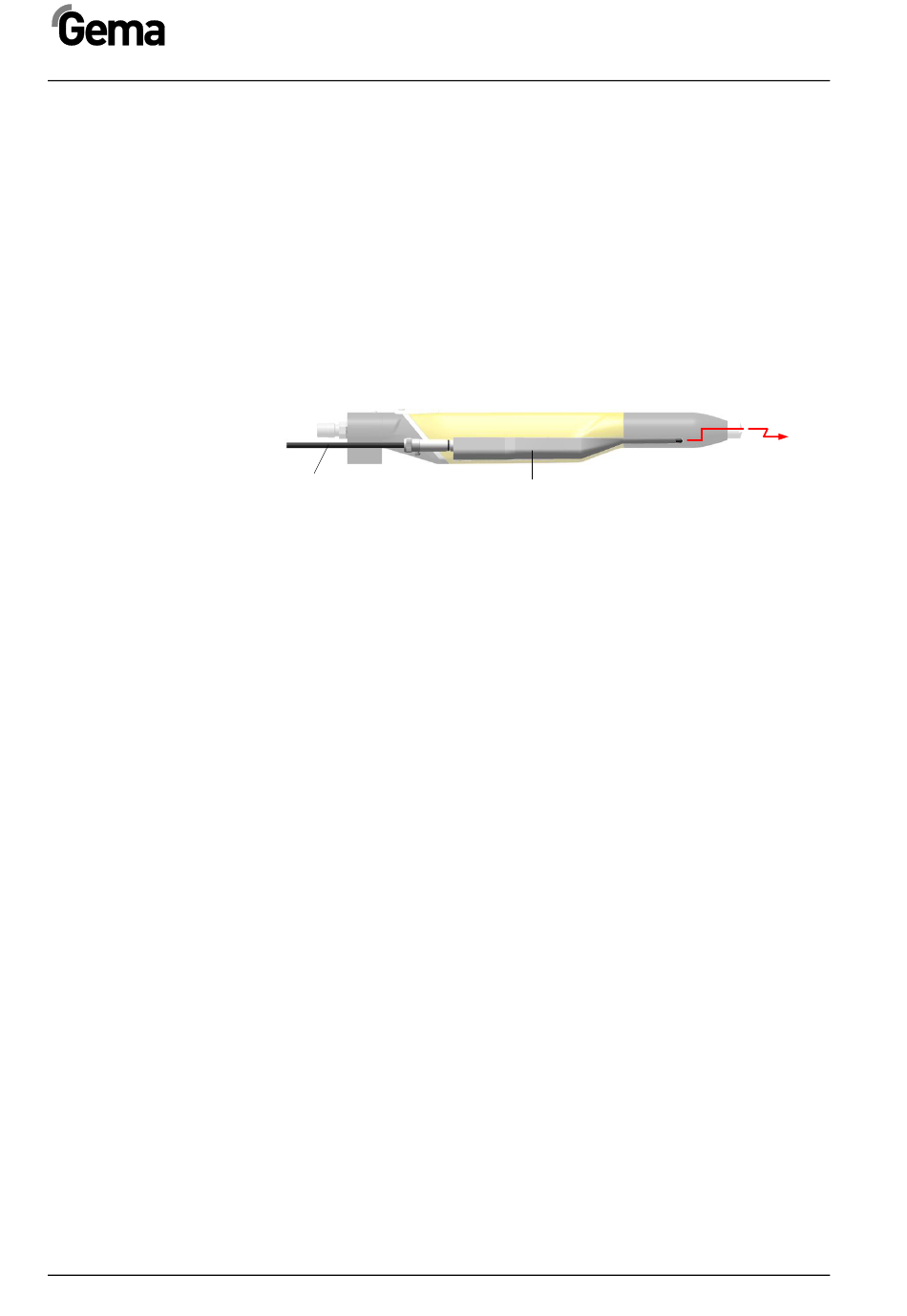

Abb. 4: Hochspannungserzeugung
Schaltung
Die Automatikpistole OptiGun wird von der Pistolensteuerung ein- und
ausgeschaltet.
Die Pistolensteuerung ermöglicht auch die Regulierung der Niederspan-
nung, des Pulverflusses und der Elektrodenspülluft zur Pistole.
Pulverfluss und Elektrodenspülluft
Die Elektrodenspülluft wird beim Einsatz von belüfteten Zerstäubern mit
dem dafür vorgesehenen Anschluss auf der Rückseite der Pistolensteue-
rung verbunden (siehe dazu die Betriebsanleitung der Pistolensteuerung).
Die Funktionen der Zerstäuber werden im nachfolgenden Kapitel be-
schrieben.
c d
4
e
OptiGun GA03-P
