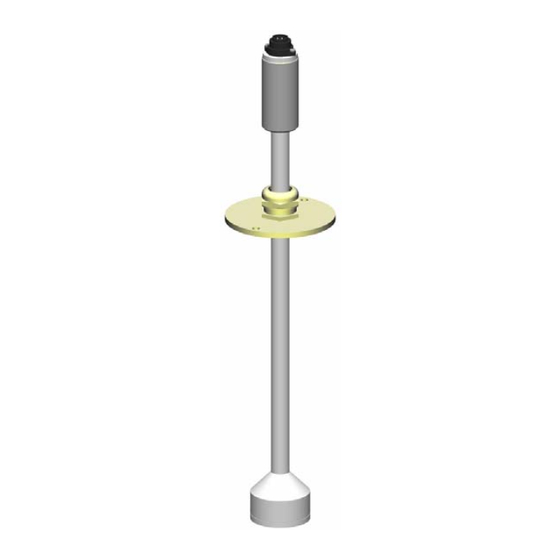

- Seite 1 Betriebsanleitung und Ersatzteilliste Niveausonde LM01 Originalbetriebsanleitung...
- Seite 2 Die im vorliegenden Handbuch enthaltenen Informationen sind nach bes- tem Wissen und Gewissen am Tage der Veröffentlichung richtig und zu- treffend. Der Inhalt stellt jedoch keine bindende Verpflichtung für Gema Switzerland GmbH dar und das Recht auf Änderungen ohne Ankündi- gung bleibt vorbehalten.
- Seite 3 Installation ....................7 Erdung ......................7 Reparaturen ....................7 Technische Daten Niveausonde LM01 ....................9 Elektrische Daten ..................9 Verdrahtung der Niveausonde LM01 ............9 Steckerbelegung ..................9 Inbetriebnahme Vorbereitung zur Inbetriebnahme ................. 11 Funktionskontrolle ....................11 Einbau ........................12 Nachträglicher Einbau in bestehende Pulverbehälter ......
- Seite 5 HINWEIS! gibt Anwendungstipps und nützliche Informationen Bestimmungsgemässe Verwendung 1. Die Niveausonde LM01 ist nach dem geltenden Stand der Tech- nik und den anerkannten sicherheitstechnischen Regeln aus- schliesslich für den üblichen Einsatz zur Pulverlackbeschichtung bestimmt. 2. Jeder darüber hinausgehende Gebrauch gilt als nicht bestim- mungsgemäss.
- Seite 6 Niveausonde LM01 entsprechend der Maschinenrichtlinie (2006/42/EG) aufgestellt und verkabelt ist. Ebenfalls zu beachten ist die EN 60204-1 (Sicherheit von Maschinen). 5. Eigenmächtige Veränderungen an der Niveausonde LM01 schliessen eine Haftung des Herstellers für daraus resultierende Schäden aus. 6. Die einschlägigen Unfallverhütungs-Vorschriften sowie die sons- tigen allgemein anerkannten sicherheitstechnischen, arbeitsme- dizinischen und bautechnischen Regeln sind einzuhalten.
- Seite 7 Über diese Betriebsanleitung Allgemeines Diese Betriebsanleitung enthält alle wichtigen Informationen, die Sie für die Arbeit mit Ihrer Niveausonde LM01 benötigen. Sie wird Sie durch die Inbetriebnahme führen und Ihnen Hinweise und Tipps zur optimalen Verwendung Ihres neuen Pulverbeschichtungssystems geben. Die Informationen über die Funktionsweise der einzelnen Systemkompo- nenten - Kabine, Pistolensteuerung, Handpistole oder Pulverinjektor - finden Sie in den entsprechenden Dokumentationen.
- Seite 9 Im Pulverbehälter darf kein Überdruck herrschen, da dieser zur feh- lerhaften Auslösung des Niveausignals führt! Allgemeines Installation Die Niveausonde LM01 wird an den Deckel des Pulverbehälters HF02 montiert. Die bauseitigen Installationen sind gemäss den örtlichen Vor- schriften und Sicherheitsbestimmungen auszuführen. Erdung Der Deckel des Pulverbehälters muss jederzeit vollständig geerdet sein.
- Seite 11 +10°C - +40°C Gewicht Niveausonde - kompl. 0,7 kg Min. Dichte 200 g/dm³ Max. Einbautiefe ca. 380 mm Schutzart IP54 Verdrahtung der Niveausonde LM01 Farbe Print Pin-Nr. braun X2 / + schwarz X3 / Signal blau X4 / - Steckerbelegung...
- Seite 13 V 02/13 Inbetriebnahme Vorbereitung zur Inbetriebnahme Vor der Inbetriebnahme der Niveausonde LM01 müssen folgende Punkte berücksichtigt werden: Die Beachtung der sicherheitstechnischen Hinweise muss gewährleistet sein! Die Niveauhöhe kann mit der Kabelverschraubung am Be- festigungsflansch eingestellt werden. Sie soll vorerst proviso- risch eingestellt werden und kann anschliessend während...
- Seite 14 Nachträglicher Einbau in bestehende Pulverbe- hälter Detail X 206 504 248 711 205 095 104 418 237 787 104 418 Ø75 Ø65 Teile zum nachträglichen Einbau in bestehende Pulverbehälter Einbauöffnung 2 x ø 6 ø 9 x 90 Einbauöffnung 12 • Inbetriebnahme Niveausonde LM01...
- Seite 15 V 02/13 Fehlersuche Falls die Leuchtdioden an der verzögerten Niveausonde LM01 nicht ge- mäss der Beschreibung im Kapitel "Funktionskontrolle“ funktionieren, ist die komplette Niveausonde zur Reparatur einzusenden. Wartung Die Niveausonde LM01 benötigt keine speziellen Wartungstätigkeiten. Sie ist jedoch periodisch auf Pulverablagerungen an der Membrane zu überprüfen und gegebenenfalls zu reinigen.
- Seite 17 Innendurchmesser angegeben: Beispiel: Ø 8/6 mm, 8 mm Aussendurchmesser / 6 mm Innendurchmesser ACHTUNG! Es dürfen nur original Gema-Ersatzteile verwendet werden, da dadurch auch der Ex-Schutz erhalten bleibt. Bei Schäden durch Verwendung von Fremdteilen entfällt jeglicher Garantieanspruch! Ersatzteilliste • 15...
- Seite 18 V 02/13 Niveausonde LM01 - Ersatzteilliste Niveausonde LM01 - komplett 373 575 Haltebüchse mit Schauglas 373 508 Schauglas 367 222 Entlüftungsring 373 613 Niveausondenprint - komplett 364 258 Rohr 382 035 Haltescheibe 373 524 Sondenkopf 382 027 Fixierscheibe 381 985...
- Seite 19 V 02/13 Niveausonde LM01 - Ersatzteile Niveausonde LM01 - Ersatzteile Ersatzteilliste • 17 Niveausonde LM01...
