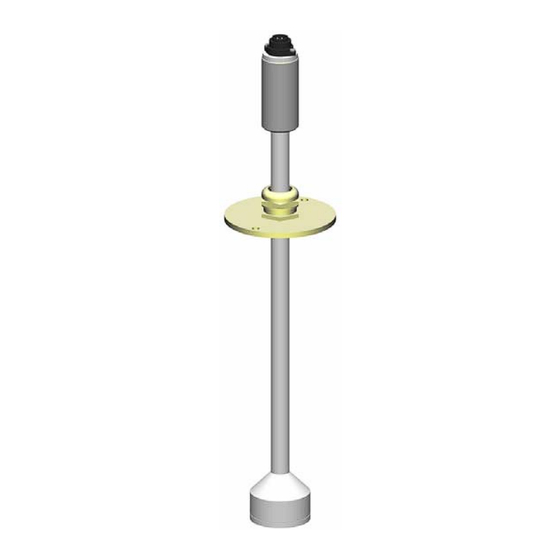

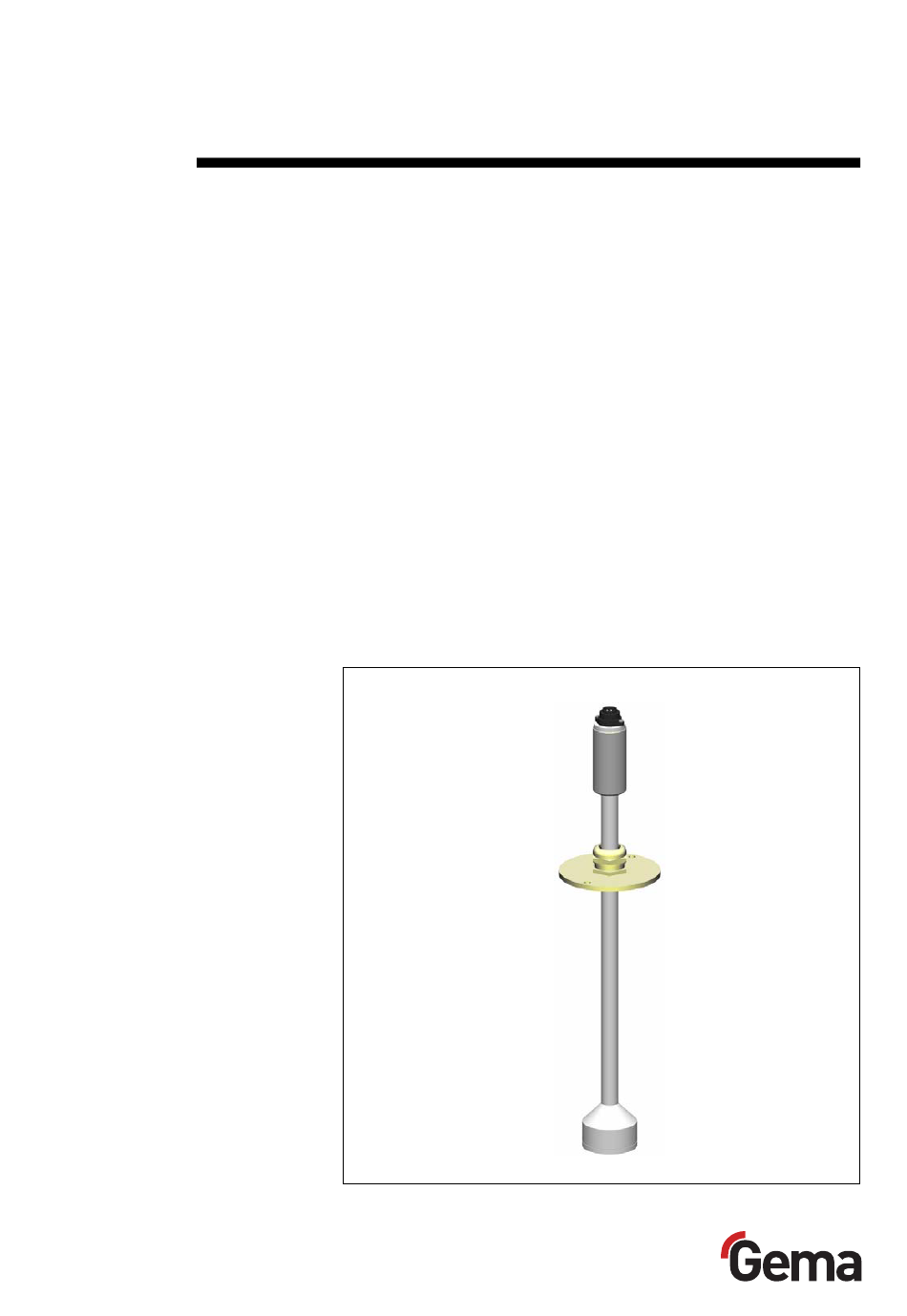

- Seite 1 Betriebsanleitung und Ersatzteilliste Niveausonde LM02 Originalbetriebsanleitung...
- Seite 2 Die im vorliegenden Handbuch enthaltenen Informationen sind nach bes- tem Wissen und Gewissen am Tage der Veröffentlichung richtig und zu- treffend. Der Inhalt stellt jedoch keine bindende Verpflichtung für Gema Switzerland GmbH dar und das Recht auf Änderungen ohne Ankündi- gung bleibt vorbehalten.
-
Seite 3: Inhaltsverzeichnis
Mögliche Konfigurationen ..................11 Wartung ......................... 12 Einbau ........................12 Nachträglicher Einbau in bestehende Pulverbehälter ......12 Einbauöffnung ..................12 Niveausonde LM02 - externe Steuerung .............. 13 Anschlussmöglichkeiten ................13 Ersatzteilliste Bestellen von Ersatzteilen ..................15 Niveausonde LM02 - Ersatzteilliste............... 16 Niveausonde LM02 - Ersatzteile ................ -
Seite 5: Allgemeine Sicherheitshinweise
HINWEIS! gibt Anwendungstipps und nützliche Informationen Bestimmungsgemässe Verwendung 1. Die Niveausonde LM02 ist nach dem geltenden Stand der Tech- nik und den anerkannten sicherheitstechnischen Regeln aus- schliesslich für den üblichen Einsatz zur Pulverlackbeschichtung bestimmt. 2. Jeder darüber hinausgehende Gebrauch gilt als nicht bestim- mungsgemäss. -
Seite 6: Produktspezifische Sicherheitsmassnahmen
Niveausonde LM02 entsprechend der Maschinenrichtlinie (2006/42/EG) aufgestellt und verkabelt ist. Ebenfalls zu beachten ist die EN 60204-1 (Sicherheit von Maschinen). 5. Eigenmächtige Veränderungen an der Niveausonde LM02 schliessen eine Haftung des Herstellers für daraus resultierende Schäden aus. 6. Die einschlägigen Unfallverhütungs-Vorschriften sowie die sons- tigen allgemein anerkannten sicherheitstechnischen, arbeitsme- dizinischen und bautechnischen Regeln sind einzuhalten. -
Seite 7: Über Diese Betriebsanleitung
Über diese Betriebsanleitung Allgemeines Diese Betriebsanleitung enthält alle wichtigen Informationen, die Sie für die Arbeit mit Ihrer Niveausonde LM02 benötigen. Sie wird Sie durch die Inbetriebnahme führen und Ihnen Hinweise und Tipps zur optimalen Verwendung Ihres neuen Pulverbeschichtungssystems geben. Die Informationen über die Funktionsweise der einzelnen Systemkompo- nenten - Kabine, Pistolensteuerung, Handpistole oder Pulverinjektor - finden Sie in den entsprechenden Dokumentationen. -
Seite 9: Niveausonde Lm02
Im Pulverbehälter darf kein Überdruck herrschen, da dieser zur feh- lerhaften Auslösung des Niveausignals führt! Allgemeines Installation Die Niveausonde LM02 wird an den Deckel des Pulverbehälters HF02 montiert. Die bauseitigen Installationen sind gemäss den örtlichen Vor- schriften und Sicherheitsbestimmungen auszuführen. Erdung Der Deckel des Pulverbehälters muss jederzeit vollständig geerdet sein. -
Seite 11: Technische Daten
Betriebstemperatur +10°C - +40°C Gewicht Niveausonde - kompl. 0,7 kg Min. Dichte 200 g/dm³ Max. Einbautiefe ca. 380 mm Schutzart IP54 Verdrahtung der Niveausonde LM02 Farbe Print Pin-Nr. braun schwarz blau Steckerbelegung Niveausonde LM02 Speisung GND Speisung +24 VDC * SIG_OUT (unverzögert) -
Seite 13: Inbetriebnahme
V 02/14 Inbetriebnahme Vorbereitung zur Inbetriebnahme Vor der Inbetriebnahme der Niveausonde LM02 müssen folgende Punkte berücksichtigt werden: Die Beachtung der sicherheitstechnischen Hinweise muss gewährleistet sein! Die Niveauhöhe kann mit der Kabelverschraubung am Be- festigungsflansch eingestellt werden. Sie soll vorerst proviso- risch eingestellt werden und kann anschliessend während... -
Seite 14: Wartung
V 02/14 Wartung Die Niveausonde LM02 benötigt keine speziellen Wartungstätigkeiten. Sie ist jedoch periodisch auf Pulverablagerungen an der Membrane zu überprüfen und gegebenenfalls zu reinigen. Einbau Nachträglicher Einbau in bestehende Pulverbe- hälter Detail X 206 504 248 711 205 095... -
Seite 15: Niveausonde Lm02 - Externe Steuerung
V 02/14 Niveausonde LM02 - externe Steuerung 32,5 73,5 56,6 75,4 Niveausonde LM02 - externe Steuerung Niveauprint LCB (Level Control Board) Niveauprint LCB mit Klemmbefestigung Niveauprint LCB mit Anbaugehäuse Anschlussmöglichkeiten Netzanschluss Klemme X1 115/230V 24 VAC / DC Klemme X2... -
Seite 17: Ersatzteilliste
Innendurchmesser angegeben: Beispiel: Ø 8/6 mm, 8 mm Aussendurchmesser / 6 mm Innendurchmesser ACHTUNG! Es dürfen nur original Gema-Ersatzteile verwendet werden, da dadurch auch der Ex-Schutz erhalten bleibt. Bei Schäden durch Verwendung von Fremdteilen entfällt jeglicher Garantieanspruch! Ersatzteilliste • 15... -
Seite 18: Niveausonde Lm02 - Ersatzteilliste
V 02/14 Niveausonde LM02 - Ersatzteilliste Niveausonde LM02 - komplett 373 591 Haltering 373 559 Membrane 373 583 Dichtring 375 314 Sondenkopf 382 027 Fixierscheibe 381 985 Rohr 382 035 Haltescheibe 373 524 Näherungsschalter 262 927 Haltebüchse 373 516 Entlüftungsring... -
Seite 19: Niveausonde Lm02 - Ersatzteile
V 02/14 Niveausonde LM02 - Ersatzteile Niveausonde LM02 - Ersatzteile Ersatzteilliste • 17 Niveausonde LM02... -
Seite 20: Niveausonde Lm02 - Externe Steuerung
V 02/14 Niveausonde LM02 - externe Steuerung Niveauprint LCB (Level Control Board) 369 926 Niveauprint LCB mit Klemmbefestigung 371 521 Niveauprint LCB mit Anbaugehäuse 371 513 Verbindungskabel Niveausonde-Niveauprint LCB (nicht abgebildet) 371 696 32,5 73,5 56,6 75,4 Niveausonde LM02 - Steuerung 18 •... - Seite 21 V 02/14 Ersatzteilliste • 19 Niveausonde LM02...
