Gema OptiGun GA03-P Betriebsanleitung Und Ersatzteilliste Seite 45

OptiGun GA03-P – Pistolenkörper
Schaft OptiGun GA03-P – komplett, siehe Ersatzteilliste "Schaft"
1
2 Pulverrohr
O-Ring – Ø 12x1 mm, FPM75
3
4 Erdungsplatte
5 SuperCorona-Aufnahme
Zylinderkopfschraube – M5x6 mm
6
Diffusor – komplett, inkl. Pos. 8-14
7 Klemmring
8 Adapterstück
O-Ring – Ø 13x1,5 mm, NBR70
9
10 Fluidrohr
11 Anschlussstück
Einschraubnippel – M7-Ø 6 mm
12
Kunststoffrohr – Ø 6/4 mm
13
Steckverbindung – Ø 6-Ø 8 mm
14

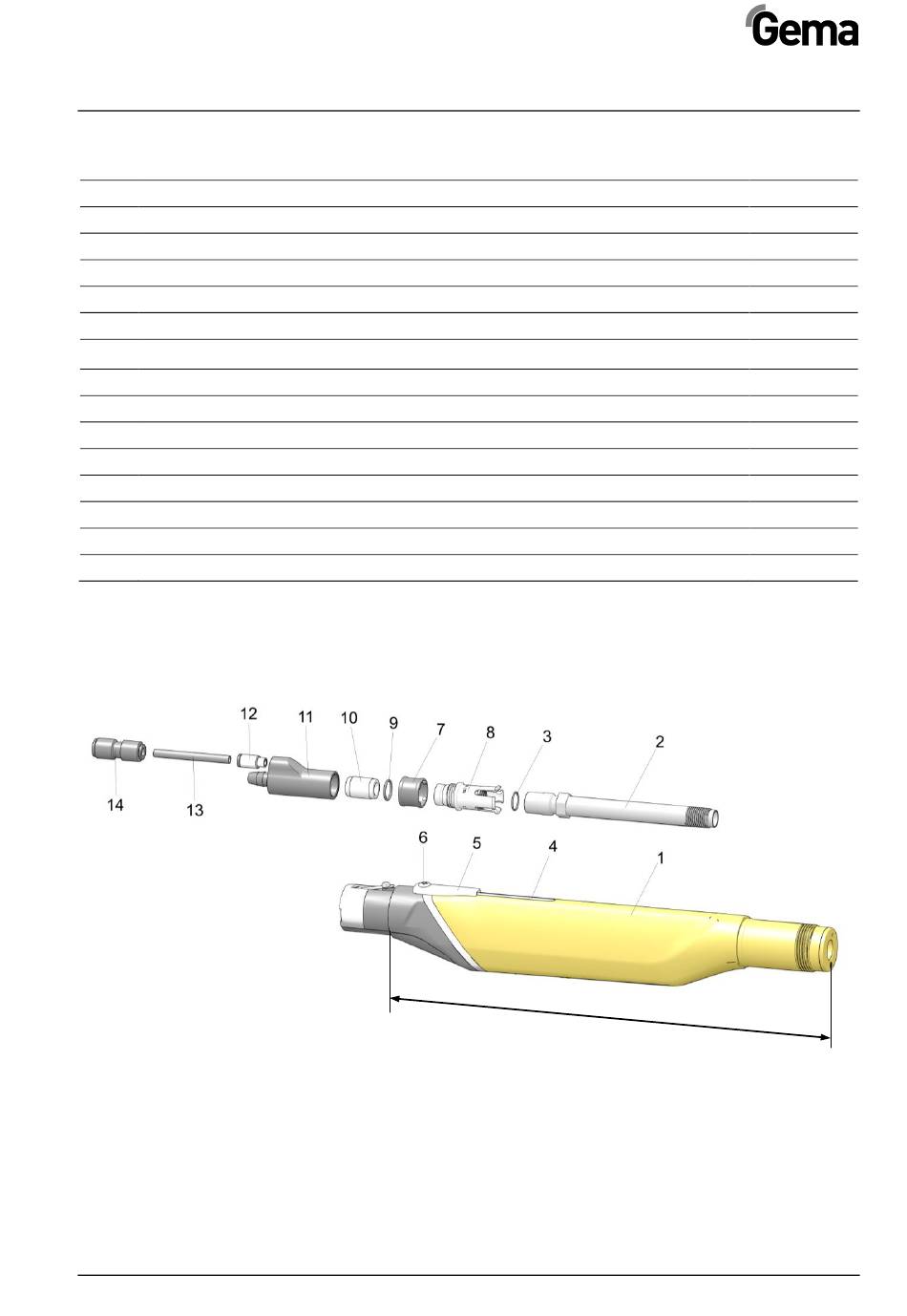

Abb. 11: OptiGun GA03-P – Pistolenkörper
OptiGun GA03-P
V 04/16
* Bitte Länge angeben
# Verschleissteil
347
Ersatzteilliste • 43
1008 641#
1006 324#
1011 457
1009 764
263 907
1011 635
1008 643
1011 633
1009 943
1005 262#
1011 634
1008 699
103 144*
254 894
