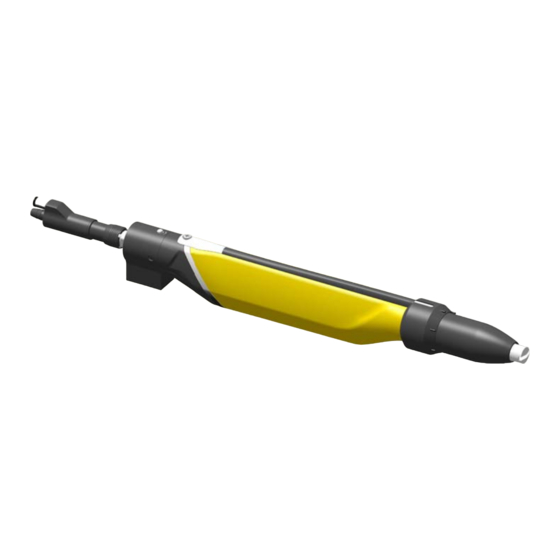

- Seite 1 1011 460 Betriebsanleitung und Ersatzteilliste Automatikpistole OptiGun GA03-P 0102 II 2D Originalbetriebsanleitung...
- Seite 2 Die im vorliegenden Handbuch enthaltenen Informationen sind nach bes- tem Wissen und Gewissen am Tage der Veröffentlichung richtig und zu- treffend. Der Inhalt stellt jedoch keine bindende Verpflichtung für Gema Switzerland GmbH dar und das Recht auf Änderungen ohne Ankündi- gung bleibt vorbehalten.
-
Seite 3: Inhaltsverzeichnis
V 10/14 Inhaltsverzeichnis Allgemeine Sicherheitshinweise Sicherheitssymbole (Piktogramme) ................ 3 Bestimmungsgemässe Verwendung ..............3 Produktspezifische Sicherheitsmassnahmen ............4 Automatikpistole OptiGun GA03-P ............4 Über diese Betriebsanleitung Allgemeines ......................5 Produktbeschreibung Anwendungsgebiet ....................7 Verwendung ....................7 Vernünftigerweise vorhersehbare Fehlanwendung ........7 Technische Daten .................... - Seite 4 OptiGun GA03-P – SuperCorona ................. 43 OptiGun GA03-P – Winkelmundstücke ..............44 OptiGun GA03-P – Zubehör ................. 45 OptiGun GA03-P Flachstrahldüsen – Übersicht (Verschleissteile) ..45 OptiGun GA03-P Rundstrahldüsen – Übersicht (Verschleissteile) ..46 OptiGun GA03-P Pistolenverlängerungen ..........47 OptiGun GA03-P Düsen für Verlängerungen – Übersicht (Verschleissteile) ..................
-
Seite 5: Allgemeine Sicherheitshinweise
OptiGun GA03-P betreiben alle grundlegenden Sicherheitsbestimmun- gen auf, die unbedingt zu beachten sind. Diese Sicherheitsbestimmungen müssen in allen Punkten gelesen und verstanden werden, bevor die Automatikpistole OptiGun GA03-P in Be- trieb genommen wird. Sicherheitssymbole (Piktogramme) Nachfolgend aufgeführt sind die in dieser Betriebsanleitung verwendeten Warnhinweise und deren Bedeutung zu finden. -
Seite 6: Produktspezifische Sicherheitsmassnahmen
Anlage gemäss den örtlichen Vorschriften geer- det sind Automatikpistole OptiGun GA03-P Die Automatikpistole OptiGun GA03-P ist Bestandteil der Anlage und somit in das Sicherheitssystem der Anlage integriert. Für Gebrauch ausserhalb des Sicherheitskonzepts müssen entspre- chende Massnahmen getroffen werden. -
Seite 7: Über Diese Betriebsanleitung
Über diese Betriebsanleitung Allgemeines Diese Betriebsanleitung enthält alle wichtigen Informationen, die Sie für die Arbeit mit Ihrer Automatikpistole OptiGun GA03-P benötigen. Sie wird Sie durch die Inbetriebnahme führen und Ihnen Hinweise und Tipps zur optimalen Verwendung Ihres neuen Pulverbeschichtungssystems geben. -
Seite 9: Produktbeschreibung
Schäden haftet der Hersteller nicht; das Risiko hierfür trägt allein der Benutzer. Automatikpistole OptiGun GA03-P Verwendung Die Automatikpistole vom Typ OptiGun GA03-P eignet sich für die elekt- rostatische Beschichtung von erdbaren Objekten aller Formen und Geo- metrien. Vernünftigerweise vorhersehbare Fehlanwen-... -
Seite 10: Technische Daten
OptiGun GA03-P Gewicht 600 g Verarbeitbare Pulver OptiGun GA03-P Kunststoffpulver Metallic -Pulver Email-Pulver nein ACHTUNG: Die Automatikpistole OptiGun GA03-P darf nur an folgende Steuer- geräte angeschlossen werden: OptiStar CG12-CP und OptiStar CG11-P (nur mit Triggeradapter)! 8 • Produktbeschreibung OptiGun GA03-P... -
Seite 11: Aufbau Und Funktion
Automatikpistole OptiGun GA03-P Zerstäuber Pistolenbefestigung Überwurfmutter Diffusor Schaft mit herausnehmbarer Hochspannungs-Kaskade SuperCorona-Ring Lieferumfang Automatikpistole OptiGun GA03-P mit Pistolenkabel (20 m)*, Polarität negativ Elektrodenspülluft-Schlauch (20 m)* Flachstrahldüse NF27, komplett (inkl. Elektrodenhalter) Kabelbinder mit Klettverschluss Reinigungsbürste für Pistole Ersatzteile-Set Betriebsanleitung * Standard Verfügbares Zubehör... -
Seite 12: Supercorona-Ring
SuperCorona – Nachrüstung Die Automatikpistole OptiGun lässt sich durch ihren modularen Aufbau sehr schnell und einfach mit der leichten SuperCorona (ca. 75 g) erwei- tern. Die OptiGun bleibt auch nach dem Umbau sehr wartungs- und repa- raturfreundlich. 10 • Produktbeschreibung OptiGun GA03-P... -
Seite 13: Montage Der Supercorona
V 10/14 Montage der SuperCorona Vor der Befestigung des SuperCorona-Rings muss sichergestellt werden, dass der Anschluss und die Steckverbindung fett- und pulverfrei sind, da sonst die leitende Verbindung nicht hergestellt werden kann. CLICK Produktbeschreibung • 11 OptiGun GA03-P... -
Seite 14: Funktionsprinzip
Die Elektrodenspülluft wird beim Einsatz von belüfteten Zerstäubern mit dem dafür vorgesehenen Anschluss auf der Rückseite der Pistolensteue- rung verbunden (siehe dazu die Betriebsanleitung der Pistolensteue- rung). Die Funktionen der Zerstäuber werden im nachfolgenden Kapitel be- schrieben. 12 • Produktbeschreibung OptiGun GA03-P... -
Seite 15: Zerstäuber
Da sich auf der Prallplatte Pulver ansammeln kann, muss diese mit Luft gespült werden. Die Stärke der Elektrodenspülluft ist vom Pulver und dessen Ansinte- rungsfähigkeit abhängig. Die Regulierung der Elektrodenspülluft an der Pistolensteuerung ist in der entsprechenden Betriebsanleitung beschrie- ben. Produktbeschreibung • 13 OptiGun GA03-P... -
Seite 16: Typische Eigenschaften - Charakteristika Der Funktionen
Einfacher Umbau zu Schnellfarbwechsel-Pistole Mit wenigen Handgriffen leicht zerlegbar, daher sehr war- tungsfreundlich Wenige Verschleissteile (Düse und SuperCorona) Kaskade leicht ausbaubar weil fettfrei, mit integrierten Strombegrenzungswiderständen Anschluss für SuperCorona-Ring Schnelles und einfaches Anschliessen und Lösen vom Su- perCorona-Ring 14 • Produktbeschreibung OptiGun GA03-P... -
Seite 17: Inbetriebnahme
V 10/14 Inbetriebnahme Vorbereitung zur Inbetriebnahme Rahmenbedingungen Bei der Inbetriebnahme der Automatikpistole OptiGun GA03-P müssen folgenden Rahmenbedingungen, welche einen Einfluss auf die Beschich- tungsresultate haben, beachtet werden: Pistole richtig angeschlossen Pistolensteuerung richtig angeschlossen entsprechende Strom- und Druckluftversorgung vorhanden Pulveraufbereitung und Pulverqualität... - Seite 18 V 10/14 8. Pulverschlauch von der Pistole mit der Applikationspumpe verbinden 5,5 bar 6,0 bar 6,5 bar Automatikpistole OptiGun GA03-P – Anschlussanleitung – Übersicht Elektrodenspülluft- Transportluftschlauch Schlauch Pulverschlauch Steuersignalkabel Pistolenkabel Applikationspumpe Quetschventilluft Pulverbehälter Zerstäuberluftschlauch Druckluftschlauch Schlauchkupplung 16 • Inbetriebnahme OptiGun GA03-P...
-
Seite 19: Erstinbetriebsetzung
Bei eventuellen Fehlern siehe die Fehlersuchanleitung oder die Be- triebsanleitung der Pistolensteuerung! HINWEIS: Das weitere Vorgehen zur Inbetriebnahme der Automatikpistole Op- tiGun GA03-P ist in der Betriebsanleitung der Pistolensteuerung Op- tiStar CG12-CP (Kapitel "Erstinbetriebsetzung" und "Inbetriebnah- me") ausführlich beschrieben! Erstinbetriebsetzung • 17 OptiGun GA03-P... -
Seite 20: Bedienung
Einfluss der Zerstäuberluft wird in der entsprechenden Betriebs- anleitung der Applikationspumpe beschrieben. HINWEIS: Der eingestellte Wert der Gesamtluftmenge kann so lange belassen werden, wie der gleiche Pulverschlauch verwendet wird. Ändert der Schlauchdurchmesser, ist die Gesamtluftmenge neu einzustellen! 18 • Erstinbetriebsetzung OptiGun GA03-P... -
Seite 21: Einstellung Der Pulvermenge
2. Pulverwolke mit Versuchsobjekt einstellen Bei Verwendung von Flachstrahldüsen: 3. Überwurfmutter um ca. 45° lösen, so dass sich die Flachstrahl- düse (oder deren Verlängerung) knapp drehen lässt 4. Flachstrahldüse auf die gewünschte Achsrichtung drehen 5. Überwurfmutter wieder fest anziehen Erstinbetriebsetzung • 19 OptiGun GA03-P... -
Seite 22: Funktionskontrolle
2. Die montierte Pistole muss in der Beschichtungskabine auf ein geerdetes Werkstück gerichtet sein 3. Pistolensteuerung einschalten 4. Beschichtungsparameter einstellen oder eines der Programme wählen. Kontrolle durch Beobachten der LED-Anzeigen 5. Die Werkstücke können jetzt beschichtet werden 20 • Erstinbetriebsetzung OptiGun GA03-P... -
Seite 23: Ausserbetriebsetzung
V 10/14 Ausserbetriebsetzung 1. Pistolensteuerung ausschalten. Die Einstellungen für Hoch- spannung, Elektrodenspülluft und Pulverausstoss bleiben ge- speichert 2. Bei Arbeitsunterbrüchen wie Mittagspause, Nacht usw. ist die Hauptdruckluftzufuhr zu unterbrechen Erstinbetriebsetzung • 21 OptiGun GA03-P... -
Seite 25: Reinigung Und Wartung
Allgemeines HINWEIS: Regelmässige und gewissenhafte Reinigung und Wartung erhöhen die Lebensdauer der Automatikpistole OptiGun GA03-P und sorgen für eine länger gleichbleibende Beschichtungsqualität! ► Die bei der Wartung auszutauschenden Teile sind als Ersatzteile er- hältlich. Diese Teile sind in der entsprechenden Ersatzteilliste zu fin-... -
Seite 26: Reinigung Der Zerstäuber
6. Pistole nochmals mit Druckluft durchblasen 7. Pulverschlauch reinigen 8. Pistole wieder komplettieren und anschliessen ACHTUNG: Die Reinigung der Automatikpistole OptiGun GA03-P ist mit folgen- den Lösungsmittel nicht zulässig: Äthylenchlorid, Aceton, Ethylacetat, Methyl-Ethyl-Keton, Methyl- enchlorid, Superbenzin, Terpentin, Tetrachlorkohlenstoff, Toluol, Trichloräthylen, Xylol! HINWEIS: Es sind nur Reinigungsflüssigkeiten, deren Flammpunkt mindes-... -
Seite 27: Wartung
V 10/14 Wartung Die Automatikpistole OptiGun GA03-P ist so konstruiert, dass nur eine minimale Wartung durchgeführt werden muss. 1. Pistole mit trockenem Lappen reinigen, siehe Kapitel "Reinigung" 2. Anschlussstellen zu den Pulverschläuchen prüfen. 3. Pulverschläuche ersetzen, wenn nötig. Teile austauschen Ausser dem Austauschen eventuell defekter Teile sind kaum Eingriffe notwendig. -
Seite 28: Zerlegungsvorgang
V 10/14 Zerlegungsvorgang 26 • Reinigung und Wartung OptiGun GA03-P... - Seite 29 V 10/14 Reinigung und Wartung • 27 OptiGun GA03-P...
- Seite 30 V 10/14 28 • Reinigung und Wartung OptiGun GA03-P...
- Seite 31 V 10/14 Reinigung und Wartung • 29 OptiGun GA03-P...
- Seite 32 V 10/14 30 • Reinigung und Wartung OptiGun GA03-P...
-
Seite 33: Zusammenbau Der Pistole
Reparaturen an der Pistole Ausser dem Austausch defekter Teile sind kaum Reparaturen vorzuneh- men. Die Kaskade kann problemlos ausgetauscht werden. Die Reparatur des Pistolenkabelanschlusses darf nur von einer autorisierten Gema- Servicestelle vorgenommen werden. Fragen Sie Ihre Gema-Vertretung! Reinigung und Wartung • 31... -
Seite 34: Anschluss Des Diffusors
V 10/14 Anschluss des Diffusors CLICK Anschluss des Diffusors 32 • Reinigung und Wartung OptiGun GA03-P... -
Seite 35: Störungssuche
Pulver haftet prüfen aber nicht am Werk- stück Pistolenkabel (Pistolen- Pistolenkabel an einem stecker oder Pistolenan- anderen Steuergerät schluss) defekt testen Hochspannungskaskade Lokale Gema- defekt Vertretung kontaktieren Elektronikkarte im Steu- Zur Reparatur einsen- ergerät defekt Störungssuche • 33 OptiGun GA03-P... - Seite 36 Fluidrohr in der Pistole Ersetzen verstopft Filterelemente in der Ap- Ersetzen plikationspumpe ver- schlissen Fluidisierung funktioniert siehe oben nicht HINWEIS: Zusätzliche Fehlerbeschreibungen sind auch in der Betriebsanlei- tung des Steuergeräts zu finden! 34 • Störungssuche OptiGun GA03-P...
-
Seite 37: Ersatzteilliste
Ø 8/6 mm, 8 mm Aussendurchmesser / 6 mm Innendurchmesser ACHTUNG! Verwendung von nicht original Gema-Ersatzteilen Durch die Verwendung von Fremdteilen wird der Ex-Schutz nicht gewährleistet. Bei eventuellen Schäden entfällt auch jeglicher Ga- rantieanspruch! ► Immer nur original Gema-Ersatzteile verwenden. Ersatzteilliste • 35 OptiGun GA03-P... -
Seite 38: Optigun Ga03-P - Komplett
Es wurden nur Teile in die Ersatzteilliste aufgenommen, welche vom Anwender selbst ohne Probleme ausgetauscht werden können! ► Defektes Pistolenkabel (4) komplett zur Reparatur einsenden! Automatikpistole OptiGun GA03-P – komplett, Polarität negativ, inkl. Pos. 1-9 1010 200 Automatikpistole OptiGun GA03-P – komplett, Polarität positiv, inkl. Pos. 1-9 1010 201 Pistolenkörper OptiGun GA03-P –... -
Seite 39: Optigun Ga03-P - Pistolenkörper
V 10/14 OptiGun GA03-P – Pistolenkörper Schaft OptiGun GA03-P – komplett, siehe Ersatzteilliste "Schaft" Pulverrohr 1008 641# O-Ring – Ø 12x1 mm, FPM75 1006 324# Erdungsplatte 1011 457 SuperCorona-Aufnahme 1009 764 Zylinderkopfschraube – M5x6 mm 263 907 Pistolenbefestigung 1008 711 Diffusor –... -
Seite 40: Optigun Ga03-P - Schaft
V 10/14 OptiGun GA03-P – Schaft Schaft OptiGun GA03-P – komplett, Polarität negativ, Pos. 1-9 1008 681 Schaft OptiGun GA03-P – komplett, Polarität positiv, Pos. 1.1-9 1008 682 Kaskade – komplett, Polarität negativ 1007 231 Kaskade – komplett, Polarität positiv... -
Seite 41: Optigun Ga03-P-X - Komplett
V 10/14 OptiGun GA03-P-X – komplett Automatikpistole OptiGun GA03-P-X – komplett, Polarität negativ, inkl. Pos. 1-7 OptiGun GA03-P-700 1010 211 OptiGun GA03-P-900 1010 212 OptiGun GA03-P-1100 1010 213 OptiGun GA03-P-1300 1010 214 OptiGun GA03-P-1500 1010 215 OptiGun GA03-P-1700 1010 216... -
Seite 42: Optigun Ga03-P-X - Pistolenkörper
V 10/14 OptiGun GA03-P-X – Pistolenkörper Pistolenkörper OptiGun GA03-P-X – komplett, Polarität negativ, inkl. Pos. 1-6 OptiGun GA03-P-700 1008 739 OptiGun GA03-P -900 1008 740 OptiGun GA03-P -1100 1008 741 OptiGun GA03-P -1300 1008 742 OptiGun GA03-P -1500 1008 743... -
Seite 43: Optigun Ga03-P-X - Verlängerungsrohr
V 10/14 OptiGun GA03-P-X – Verlängerungsrohr Verlängerungsrohr für: OptiGun GA03-P-700, L=711 mm 385 484 OptiGun GA03-P-900, L=911 mm 385 476 OptiGun GA03-P-1100, L=1111 mm 385 468 OptiGun GA03-P-1300, L=1311 mm 385 450 OptiGun GA03-P-1500, L=1511 mm 385 441 OptiGun GA03-P-1700, L=1711 mm... -
Seite 44: Pistolenkabel
Pistolenkabel – komplett, 30 m 1008 664 Zylinderkopfschraube – M4x6 mm 1008 639 O-Ring – Ø 9,5x1,5 mm 1008 665 O-Ring – Ø 8,5x1 mm 1008 666 Steckerbelegung weiss grün Brücke braun Schirm Pistolenkabel (komplett) 42 • Ersatzteilliste OptiGun GA03-P... -
Seite 45: Optigun Ga03-P - Supercorona
V 10/14 OptiGun GA03-P – SuperCorona SuperCorona-Ring – komplett 1009 761# # Verschleissteil OptiGun GA03-P – SuperCorona Ersatzteilliste • 43 OptiGun GA03-P... -
Seite 46: Optigun Ga03-P - Winkelmundstücke
Kniestück PA03-90° – komplett 1009 135# Kniestück PA03-60° – komplett 1009 134# Kniestück PA03-45° – komplett 1009 133# Überwurfmutter 1009 128 Mundstück – siehe "Automatikpistole OptiGun GA03-P – Zubehör" # Verschleissteil OptiGun GA03-P – Winkelmundstücke 44 • Ersatzteilliste OptiGun GA03-P... -
Seite 47: Optigun Ga03-P - Zubehör
V 10/14 OptiGun GA03-P – Zubehör OptiGun GA03-P Flachstrahldüsen – Übersicht (Verschleissteile) Anwendung A + B Überwurfmutter NF27 Profile/Flachteile (Standarddüse) 1010 754 1010 752 NF27 NF20 Profile/Flachteile 1007 931 1007 934 NF20 1007 229 1007 683 Komplizierte Pro- NF21 file und Vertie-... -
Seite 48: Optigun Ga03-P Rundstrahldüsen - Übersicht (Verschleissteile)
V 10/14 OptiGun GA03-P Rundstrahldüsen – Übersicht (Verschleissteile) Anwendung A + B Überwurfmutter Prallplatten Geeignet für NS04 grosse Oberflä- Ø 16 mm 331 341 1008 150 chen Ø 24 mm 331 333 1008 152 1008 151 Ø 32 mm 331 325... -
Seite 49: Optigun Ga03-P Pistolenverlängerungen
V 10/14 OptiGun GA03-P Pistolenverlängerungen Pistolenverlängerungen L = 150 mm L = 300 mm ohne Düse 1008 616 1008 617 ohne Düse 1007 718 1007 719 mit Flachstrahldüse NF25 1007 747 1007 746 mit Rundstrahldüse NS09 1007 748 1007 749... -
Seite 50: Optigun Ga03-P Düsen Für Verlängerungen - Übersicht (Verschleissteile)
V 10/14 OptiGun GA03-P Düsen für Verlängerungen – Übersicht (Verschleissteile) 1007 718 1007 719 Anwendung A + B Überwurfmutter Prallplatten NF25 Profile/Flachteile 1007 743 1007 735 NF25 1007 684 Komplizierte Pro- NF26 file und Vertie- 1007 744 fungen 1007 742... - Seite 51 V 10/14 OptiGun GA03-P...
