Gema OptiCenter OC06 Betriebsanleitung Und Ersatzteilliste

Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen
DE
Rev. 03
1011 544

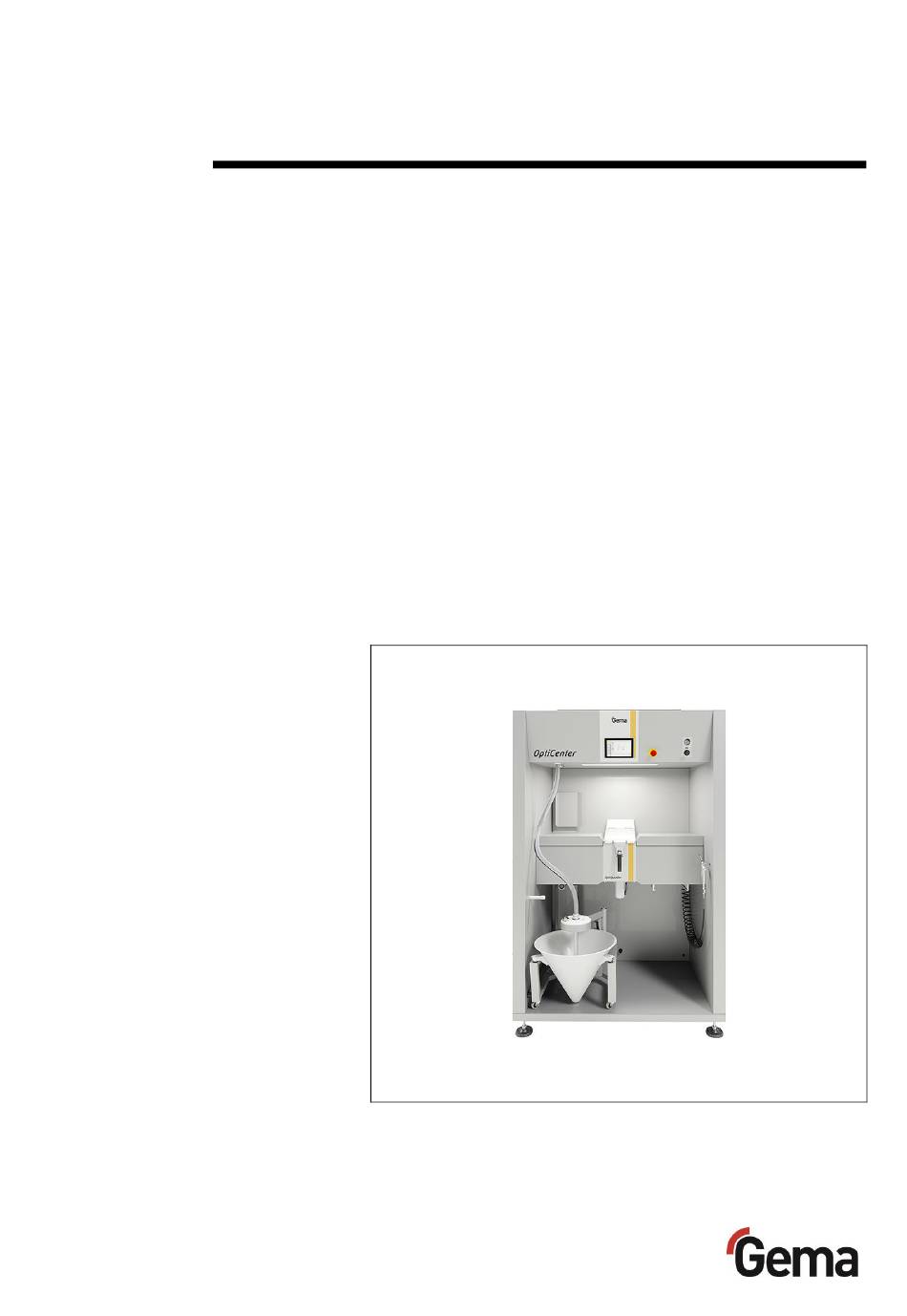

Betriebsanleitung und Ersatzteilliste
Pulvermanagement-
Zentrum

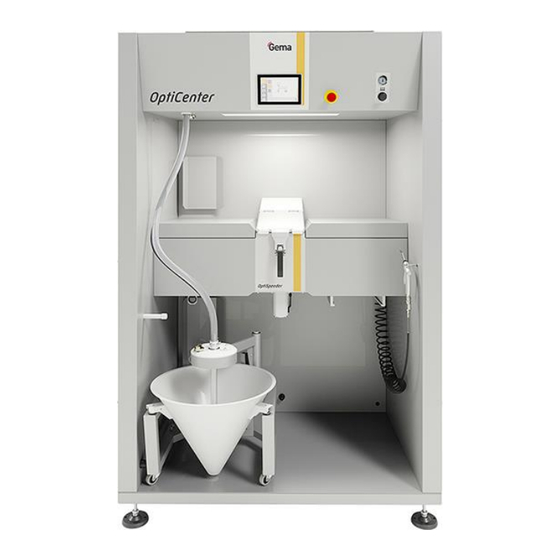

OptiCenter OC06
Originalbetriebsanleitung
