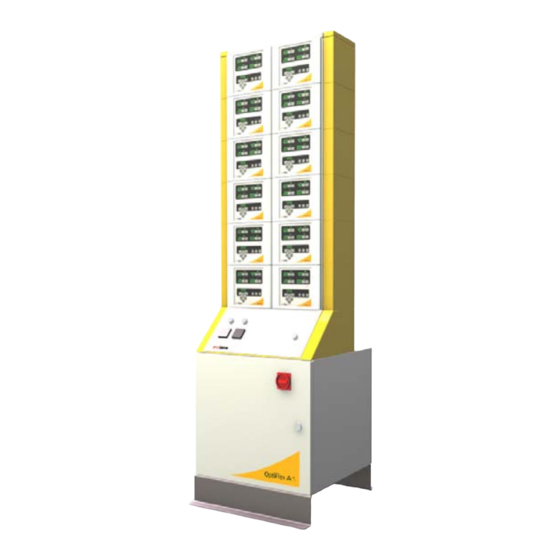

Gema OptiFlex A1 Betriebsanleitung Und Ersatzteilliste
Vorschau ausblenden
Andere Handbücher für OptiFlex A1:
- Betriebsanleitung und ersatzteilliste (23 Seiten)
Verwandte Anleitungen für Gema OptiFlex A1
Inhaltszusammenfassung für Gema OptiFlex A1
- Seite 1 Betriebsanleitung und Ersatzteilliste Steuersystem OptiFlex A1 (Typ AS03) Originalbetriebsanleitung...
- Seite 2 Die im vorliegenden Handbuch enthaltenen Informationen sind nach bes- tem Wissen und Gewissen am Tage der Veröffentlichung richtig und zu- treffend. Der Inhalt stellt jedoch keine bindende Verpflichtung für Gema Switzerland GmbH dar und das Recht auf Änderungen ohne Ankündi- gung bleibt vorbehalten.
- Seite 3 Allgemeines ......................5 Funktionsbeschreibung Anwendungsgebiet ....................7 Lieferumfang ......................7 Steuersystem OptiFlex A1 - Komponenten ............8 Steuersystem OptiFlex A1 - mögliche Konfigurationen .......... 9 Automatikanlage ohne Hubgerät ............... 9 Automatikanlage mit Hubgerät ..............9 Technische Daten Steuersystem OptiFlex A1 ..................11 Elektrische Daten ..................
- Seite 5 V 08/13 Allgemeine Sicherheitshinweise Dieses Kapitel zeigt dem Benutzer und Dritten, die ein OptiFlex A1- Steuersystem betreiben, alle grundlegenden Sicherheitsbestimmungen auf, die unbedingt zu beachten sind. Diese Sicherheitsbestimmungen müssen in allen Punkten gelesen und verstanden werden, bevor das Steuersystem OptiFlex A1 in Betrieb ge- nommen wird.
- Seite 6 Anlage gemäss den örtlichen Vorschriften geer- det sind Steuersystem OptiFlex A1 Das Steuersystem OptiFlex A1 ist Bestandteil der Anlage und somit in das Sicherheitssystem der Anlage integriert. Für Gebrauch ausserhalb des Sicherheitskonzepts müssen entspre- chende Massnahmen getroffen werden.
- Seite 7 Über diese Betriebsanleitung Allgemeines Diese Betriebsanleitung enthält alle wichtigen Informationen, die Sie für die Arbeit mit Ihrem Steuersystem OptiFlex A1 benötigen. Sie wird Sie durch die Inbetriebnahme führen und Ihnen Hinweise und Tipps zur op- timalen Verwendung Ihres neuen Pulverbeschichtungssystems geben.
- Seite 9 V 08/13 Funktionsbeschreibung Anwendungsgebiet Das Steuersystem OptiFlex A1 wurde speziell auf die Anforderungen der Produktion, aber auch auf Elektrostatikanforderungen für den Lohnbe- schichter zugeschnitten. Die flexible, modulare Struktur des Steuersystems OptiFlex A1 erlaubt ein einfaches und rasches Anpassen an alle Konfigurationsänderungen.
- Seite 10 OptiMove CR06 Achsensteuerung Funktion Achsensteuerung für Hubgerät ZA04 Pendelbetrieb oder Ablaufprogramme Max. 250 Programme speicherbar OptiAir CA04 Pneumatikeinheit Funktion Luftverteilung für OptiFlex A1 und Pistolensteue- rungen OptiAir CA05 Pneumatik-Fluidisiereinheit Funktion Luftverteilung für OptiFlex A1 und Pistolensteue- rungen Airmover-Steuerung Fluidisierung im Pulverbehälter...
- Seite 11 V 08/13 Steuersystem OptiFlex A1 - mögliche Konfigurationen Automatikanlage ohne Hubgerät Steuergeräte Fluidisierter Pulver- Pistolen behälter mit Injektor und Airmover Automatikanlage mit Hubgerät Steuergeräte Hubgerät mit Pistolen Fluidisierter Pulver- behälter mit Injektor und Airmover Funktionsbeschreibung • 9 OptiFlex A1...
- Seite 13 V 08/13 Technische Daten Steuersystem OptiFlex A1 Elektrische Daten Steuersystem OptiFlex A1 CG06: 100-240 VAC Nenneingangsspannung mit CR06: 200-240 VAC Frequenz 50/60 Hz Anschlusswert (Summe der Anschluss- 40 VA pro Pistolensteuerung werte aller Steuereinheiten) 1,1 kVA pro Achsensteuerung Schutzart (Steuergeräte)
- Seite 15 Inbetriebnahme erstellt werden. Die Anschlussmöglichkeiten einzelner Steuereinheiten sind den beilie- genden Betriebsanleitungen zu entnehmen. Beim Anschliessen ist besonders auf die Länge und die Radien der Pneumatikschläuche zu achten! 1920 Drucklufteingang Hauptventil Verteiler min. Aufstellung und Montage Inbetriebnahme • 13 OptiFlex A1...
- Seite 16 1 OptiAir mit 4-12 OptiStar-Steuerungen 1 OptiAir mit 2 OptiMove und 10 OptiStar-Steuerungen Inbetriebsetzung Allgemeine Informationen Diese allgemeinen Informationen dienen dazu, eine Übersicht über die möglichen OptiFlex A1-Systemkombinationen zu vermitteln. Detaillierte Informationen sind den entsprechenden Betriebsanleitungen zu entnehmen! Netzanschluss Als Netzanschluss wird Einphasen-Wechselstrom benö-...
- Seite 17 Alle elektrischen Komponenten sind nach Schutzart IP54 ausgeführt Hinweis: Das Pulverbeschichtungs-Steuersystem OptiFlex A1 darf sich erst einschalten lassen, wenn die Kabine in Betrieb ist! Setzt die Kabine aus, muss auch das Steuersystem ausschalten! Druckluft Die Pneumatik-Fluidisiereinheit OptiAir wird immer als Hauptdrucklufteingang, Druckluftverteiler und Fluidisier- luft-Überwachung eingesetzt...
- Seite 19 V 08/13 Schemas / Diagramme Steuersystem OptiFlex A1 - Pneumatikschema OptiAir OptiAir CA05-A CA05-B OptiStar CG06-... Airmover Fluidluft Airmover Fluidluft Steuersystem OptiFlex A1 - Pneumatikschema Schemas / Diagramme • 17 OptiFlex A1...
- Seite 20 V 08/13 Steuersystem OptiFlex A1 - Verriegelungsschema Steuersystem OptiFlex A1 - Verriegelungsschema (mögliche Verdrahtung) 18 • Schemas / Diagramme OptiFlex A1...
- Seite 21 Innendurchmesser angegeben: Beispiel: Ø 8/6 mm, 8 mm Aussendurchmesser / 6 mm Innendurchmesser ACHTUNG! Es dürfen nur original Gema-Ersatzteile verwendet werden, da dadurch auch der Ex-Schutz erhalten bleibt. Bei Schäden durch Verwendung von Fremdteilen entfällt jeglicher Garantieanspruch! Ersatzteilliste • 19...
- Seite 22 V 08/13 OptiFlex A1 Sockelschrank - Ersatzteilliste Pistolensteuerung OptiStar CG06 - siehe entsprechende Betriebsanleitung Achsensteuerung OptiMove CR06 - siehe entsprechende Betriebsanleitung Pneumatikeinheit OptiAir CA04 - siehe entsprechende Betriebsanleitung Pneumatik-Fluidisiereinheit OptiAir CA05-A - siehe entsprechende Betriebsanleitung Pneumatik-Fluidisiereinheit OptiAir CA05-B - siehe entsprechende Betriebsanleitung...
- Seite 23 V 08/13 OptiFlex A1 Sockelschrank - Ersatzteile OptiFlex A1 Sockelschrank - Ersatzteile Ersatzteilliste • 21 OptiFlex A1...
- Seite 24 V 08/13 OptiFlex A1 - Einbauplatte Einbauplatte - komplett 1002 625 Rändelschraube - M5x25 mm 241 016 2-Leiter-Endklammer - 10 mm 238 368 Dreistockklemme - 2,5 mm², E/N/P, komplett 1002 617 Dreistockabschlussplatte - 2,5 mm (orange) 1002 618 3-Leiter-Klemme - 2,5 mm², P (grau) 241 636 3-Leiter-Klemme - 2,5 mm², PE (grün)
- Seite 25 V 08/13 OptiFlex A1 - Einbauplatte OptiFlex A1 - Einbauplatte Ersatzteilliste • 23 OptiFlex A1...
