Gema OptiGun GA03-P Betriebsanleitung Und Ersatzteilliste Seite 44

OptiGun GA03-P – komplett
Automatikpistole OptiGun GA03-P – komplett, Polarität negativ, inkl. Pos. 1-10
Automatikpistole OptiGun GA03-P – komplett, Polarität positiv, inkl. Pos. 1-10
Pistolenkörper OptiGun GA03-P – komplett, Polarität negativ
1
Pistolenkörper OptiGun GA03-P – komplett, Polarität positiv
Überwurfmutter – siehe Ersatzteilliste "Düsenkombinationen"
2
Flachstrahldüse – komplett, siehe Ersatzteilliste "Düsenkombinationen"
3
Pistolenkabelwickel komplett – inkl. Pos. 4 und 5
Pistolenkabelwickel 20 m
Pistolenkabelwickel 30 m
Pistolenkabel komplett – siehe Ersatzteilliste "Pistolenkabel"
4
Elektrodenspülluft-Schlauch – Ø 6/4 mm
5
Teile-Set (Pos. 6-9)
Zylinderschraube – M8x50 mm
6
Unterlagsscheibe – Ø 8,4/20x2 mm
7
Schnellkupplung – NW5, Ø 6 mm, zu Pos. 5
8
9 Kabelbinder mit Klettverschluss (8x) (nicht abgebildet)
Reinigungsbürste – Ø 12 mm (nicht abgebildet)
10
Pulverschlauch – Ø 11,5/7 mm (nicht abgebildet)
11
12 Pistolenbefestigung

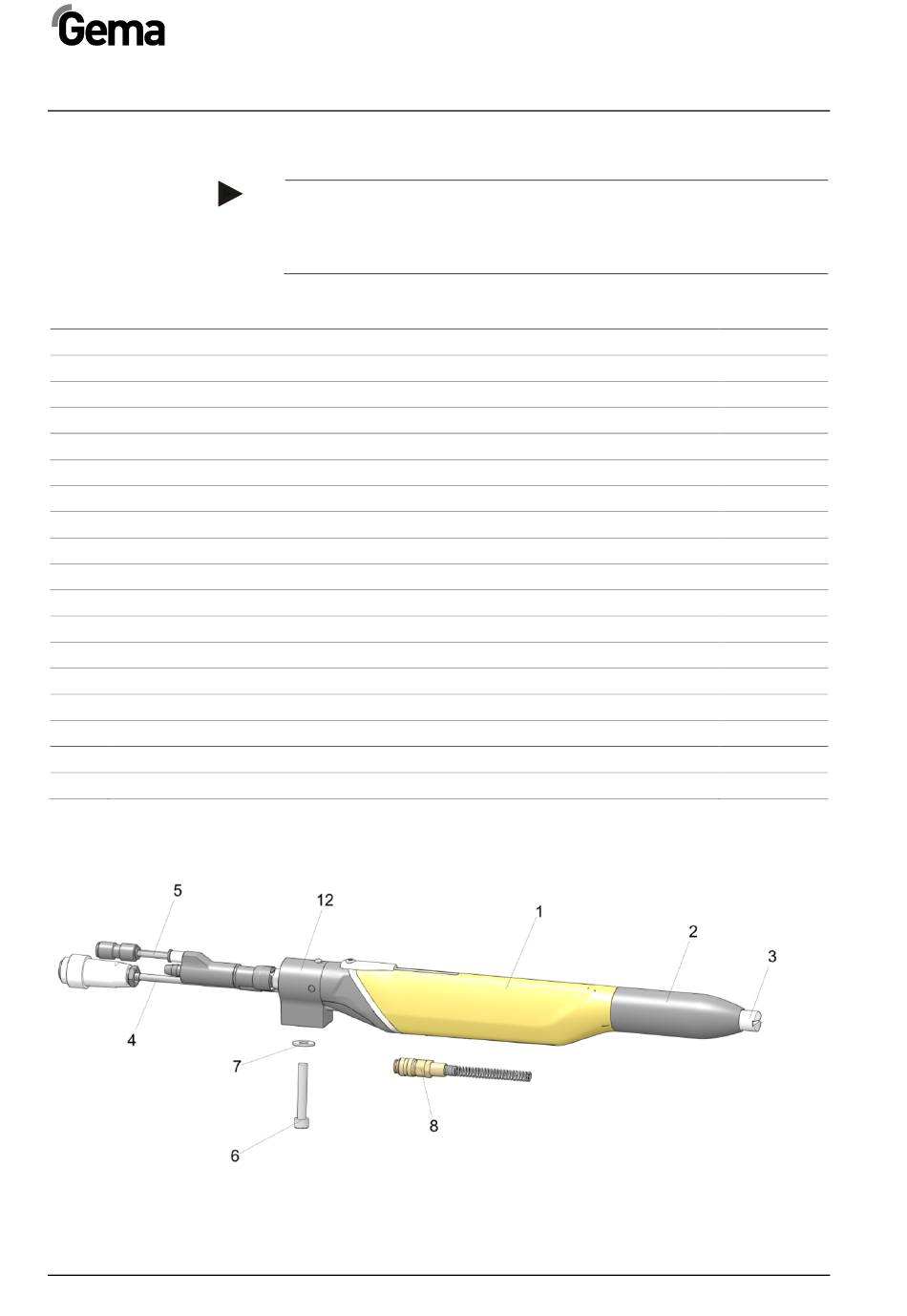

Abb. 10: OptiGun GA03-P – komplett
42 • Ersatzteilliste
V 04/16
Es wurden nur Teile in die Ersatzteilliste aufgenommen, welche
vom Anwender selbst ohne Probleme ausgetauscht werden kön-
nen!
–
Defektes Pistolenkabel (4) komplett zur Reparatur einsenden!
* Bitte Länge angeben
# Verschleissteil
1010 200
1010 201
1008 728
1008 729
1010 222
1010 223
103 144*
235 113
215 880
200 840
303 070
389 765
1005 097*#
1008 711
OptiGun GA03-P
