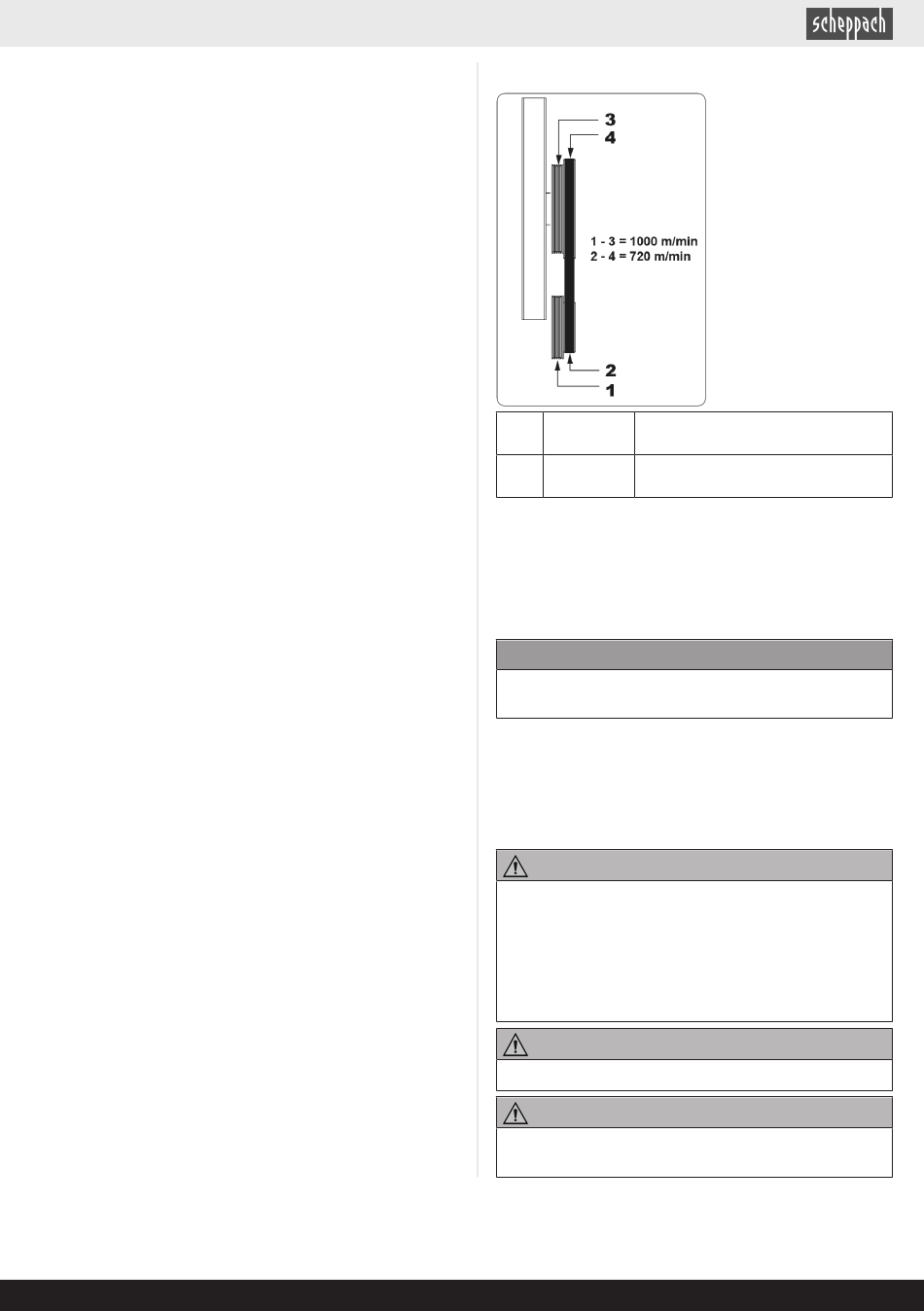

Scheppach HBS261 Originalbetriebsanleitung Seite 259

9.4.5 Sāniskie apakšējie atbalstgultņi (27g)
(15. att.)
Sānisko apakšējo atbalstgultņu (27g) regulēšanai var būt
nepieciešams zāģgaldu (8) noliekt 45° leņķī. (sk. . nodaļu
10.4)
1. Atskrūvējiet attiecīgi sānisko apakšējo atbalstgult-
ņu (27g) bezgalvas skrūves (27h).
Izmantojiet iekšējā sešstūra atslēgu 3 mm (B).
2. Grieziet sāniskos apakšējos atbalstgultņus (27g) tiktāl,
līdz tie vairs tieši neskar zāģa lenti (6) (maks. 0,5 mm
atstatums).
Uzmaniet, lai sāniskie apakšējie atbalstgultņi (27g)
būtu noregulēti zāģa lentei (6) pa vidu un savstarpēji
paralēli.
3. Atkārtoti pievelciet sānisko apakšējo atbalstgult-
ņu (27g) bezgalvas skrūves (27h).
Izmantojiet 3 mm sešstūra atslēgu (B).
9.5 Zāģa lentes aizsargmehānisma (5)
regulēšana (16. att.)
Norāde:
Regulējums jāpārbauda vai atkārtoti jāveic pirms katra zā-
ģēšanas procesa.
1. Atskrūvējiet piespieduzgriezni (4).
2. Ar roku nolaidiet zāģa lentes aizsargmehānismu (5)
uz leju pēc iespējas tuvāk apstrādājamajam darba
materiālam (apm. 2-3 mm atstatumā).
3. Atkārtoti pievelciet piespieduzgriezni (4).
9.6 Lentes ātruma regulēšana
(11., 17., 18. att.)
1. Atskrūvējot iekšējā sešstūra skrūves (11b), atveriet
apakšējās korpusa durvis (11). Izmantojiet iekšējā
sešstūra atslēgu 5 mm (D).
2. Atskrūvējiet motora (16) siksnas spriegošanas skrū-
vi (29a) un spiediet motoru (16) mazliet uz augšu, lai
atspriegotu siksnu (29).
Izmantojiet iekšējā sešstūra atslēgu 6 mm (E).
3. Uzlieciet siksnu (29) uz vajadzīgā dzensiksnas skrie-
meļa (30) un uz paralēli virzoša lentes rata siksnas
skriemeļa (31) (S1 vai S2).
Uzmaniet, lai ierobi sakabinātos un siksna (29) atras-
tos dzensiksnas skriemelim (30) un lentes rata siks-
nas skriemelim (31) pa vidu.
4. Spiediet motoru (16) mazliet uz aizmuguri un atkārtoti
pievelciet uz motora (16) siksnas spriegošanas skrū-
vi (29a), lai nospriegotu siksnu (29).
Izmantojiet iekšējā sešstūra atslēgu 6 mm (E).
5. Atkārtoti aizveriet apakšējās korpusa durvis (11) un
nostipriniet ar iekšējā sešstūra skrūvi (11b). Izmanto-
jiet iekšējā sešstūra atslēgu 5 mm (D).
Ātruma diapazoni
2 – 4
1 - 3 1000 min
10 Lietošana
Lentzāģis ir nekustīgs zāģis ar gredzenveidā saslēgtu,
darbināmu lentzāģa plātni. Lentzāģis ļauj veikt precīzus
zāģējumus koksnē un tamlīdzīgos materiālos.
Par vadības elementu darbību lasiet turpmākajos ap-
rakstos.
IEVĒRĪBAI
Pirms lietošanas sākšanas noteikti pilnīgi samontē-
jiet ražojumu!
Norāde:
Ražojums ir aprīkots ar drošības slēdzi. Tas nozīmē, ka
tad, ja ir atvērtas vai nav pienācīgi aizvērtas durvis, ražo-
jumu nevar ieslēgt.
Sekojiet, lai pareizi nofiksētos abi korpusa durvju (11) dro-
šības slēdži (11a).
BRĪDINĀJUMS
Savainošanās risks!
Ieslēgšanas/izslēgšanas slēdzi un drošības slēdzi ne-
drīkst nofiksēt!
– Nestrādājiet ar ražojumu, ja slēdži ir bojāti.
– Ikreiz pirms lietošanas pārliecinieties, ka ražojums
darbojas.
BRĪDINĀJUMS
Vienmēr pārliecinieties, vai darbarīks ir uzstādīts pareizi!
BRĪDINĀJUMS
Pārliecinieties, vai apstrādājamais materiāls ir piemē-
rots darba instrumenta apgriezienu skaitam.
www.scheppach.com
-1
720 min Cieta koksne, cietai koksnei līdzīgi
materiāli, precīzi zāģējumi
-1
Mīksta koksne, mīksti materiāli, vi-
dēji aptuveni un aptuveni zāģējumi
LV | 259
