9.4.5 Boczne, dolne łożyska oporowe (27g)
(rys. 15)
Do ustawiania bocznych, dolnych łożysk oporowych (27g)
może być konieczne przechylenia stołu pilarki (8) pod ką-
tem 45°. (patrz 10.4)
1. Odkręcić śruby dociskowe (27h) bocznych, dolnych
łożysk oporowych (27g).
Użyć klucza imbusowego 3 mm (B).
2. Obrócić boczne, dolne łożyska oporowe (27g) tak da-
leko, aż przestaną się stykać z piłą taśmową (6) (od-
stęp maks. 0,5 mm).
Zwrócić uwagę, aby boczne, górne łożyska oporowe
(27g) były ustawione na środku względem piły taśmo-
wej (6).
3. Ponownie dokręcić śruby dociskowe (27h) bocznych,
dolnych łożysk oporowych (27g).
Należy zastosować klucz imbusowy 3 mm (B).
9.5 Ustawianie urządzenia ochronnego
piły taśmowej (5) (rys. 16)
Wskazówka:
Przed każdym procesem cięcia należy skontrolować lub
ponownie ustawić ustawienie.
1. Poluzować nakrętkę zaciskową (4).
2. Opuścić ręcznie urządzenie ochronnego piły taśmo-
wej (5) jak najbliżej obrabianego przedmiotu (odle-
głość ok. 2-3 mm).
3. Dokręcić ponownie nakrętkę zaciskową (4).
9.6 Ustawianie prędkości taśmy
(rys. 11, 17, 18)
1. Otworzyć dolne drzwi obudowy (11) poprzez okręce-
nie śruby z łbem walcowym o gnieździe sześciokąt-
nym (11b). Użyć klucza imbusowego 5 mm (D).
2. Odkręcić śrubę napinającą pasa (29a) na silniku(16) i
nacisnąć silnik (16) delikatnie do góry, aby poluzować
pas (29).
Użyć klucza imbusowego 6 mm (E).
3. Pas (29) założyć na wybrane koło pasowe napędu
(30) i na równolegle działające koło pasowe koła do
piły (31) (S1 lub S2).
Zwrócić uwagę, aby nacięcia zazębiały się, a pas (29)
był osadzony na środku koła pasowego napędu (30) i
koła pasowego koła do piły (31).
4. Silnik (16) wcisnąć delikatnie w tył i ponownie dokrę-
cić śrubę napinającą pasa (29a) na silniku (16) w celu
naprężenia pasa (29).
Użyć klucza imbusowego 6 mm (E).
5. Zamknąć dolne drzwi obudowy (11), a następnie za-
bezpieczyć przy pomocy śruby z łbem walcowym o
gnieździe sześciokątnym (11b). Użyć klucza imbuso-
wego 5 mm (D).

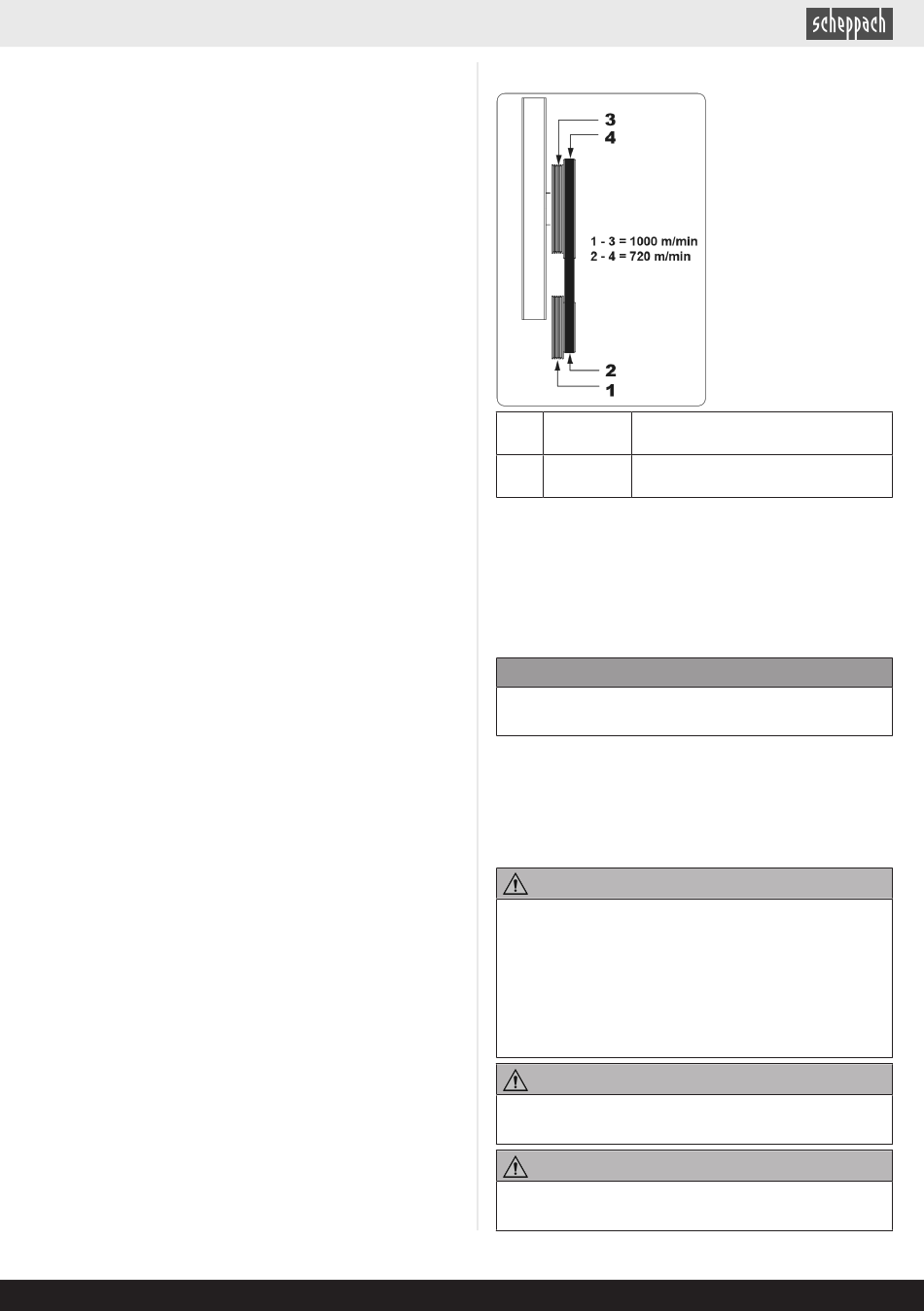

Zakresy prędkości
2 – 4
1 - 3 1000 min
10 Obsługa
Pilarka taśmowa jest piłą stacjonarną wraz z napędzanym
brzeszczotem piły taśmowej, który jest zamknięty, two-
rząc pierścień. Pilarka taśmowa umożliwia wykonywanie
precyzyjnych cięć w drewnie i podobnych materiałach.
Funkcje części obsługowych zostały podane w poniż-
szych opisach.
UWAGA
Przed uruchomieniem produkt należy całkowicie
zmontować!
Wskazówka:
Produkt jest wyposażony w przełącznik bezpieczeństwa.
Oznacza to, że produktu nie można włączyć, jeśli drzwi
są otwarte lub nieprawidłowo zamknięte.
Upewnić się, że oba przełączniki bezpieczeństwa (11a)
na drzwiach obudowy (11) są prawidłowo zatrzaśnięte.
OSTRZEŻENIE
Niebezpieczeństwo odniesienia obrażeń!
Włącznik/wyłącznik i przełącznik bezpieczeństwa nie
mogą być zablokowane!
– Nie używać produktu, jeżeli przełączniki są uszko-
dzone.
– Przed każdym zastosowaniem produktu upewnić
się, że jest ono sprawne.
OSTRZEŻENIE
Zawsze należy upewnić się, że narzędzie robocze jest
prawidłowo zamontowane!
OSTRZEŻENIE
Upewnić się, że obrabiany materiał jest odpowiedni dla
prędkości obrotowej narzędzia roboczego.
www.scheppach.com
-1
720 min Drewno twarde, materiały drewnopo-
dobne, dokładne cięcia
-1
Drewno miękkie, materiały miękkie,
cięcia średnie i zgrubne
