LX20 Handbuch. Version 5.2, November 2003
3.2
Auswertung nach dem Flug

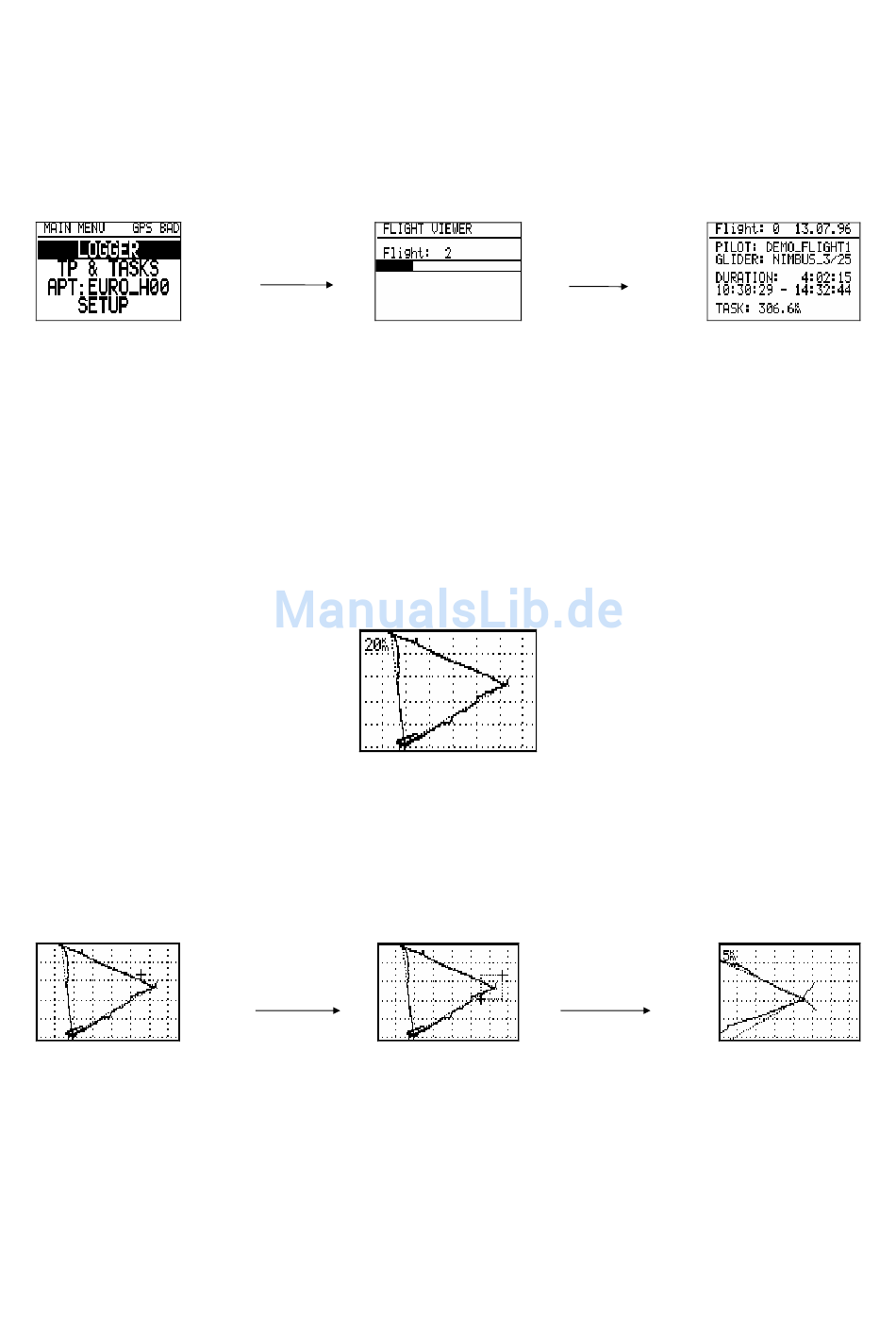

Sie können nach der Landung (Calculating Security muß abgeschlossen sein, siehe
Kapitel 3.1.6) den Flugweg, Barogramm und Statistik direkt auf dem Display des LX20
betrachten (ohne die Daten auf einen PC zu übertragen). Setzen Sie den Cursor auf den
Menüpunkt LOGGER im Hauptmenü und drücken Sie [VIEW].
[VIEW]
Das LX20 durchsucht nun den Speicher nach Flügen. Angezeigt wird zunächst der
aktuellste Flug. Mit den Pfeiltasten LEFT/RIGHT [<]/[>] können Sie, falls vorhanden, zu
den weiteren Flügen blättern.
Vom ausgewählten Flug erhalten Sie zunächst eine Übersicht mit den Pilotendaten
Flugzeugtyp, Flugzeit und, falls ausgeschrieben die Länge der Aufgabe. Es stehen nun
folgende Analysen zur Verfügung: Flugweg, Barogramm und Statistik
3.2.1 Flugweg
Wählen Sie den gewünschten Flug aus und drücken Sie [WRITE/RTE]. Warten Sie bis der
komplette Flugweg auf dem Display ist (Abbruch des Vorgangs ist nicht möglich)
Die Zahl in der linken oberen Ecke ist die Kantenlänge eines Quadrats. Um eine Aus-
schnittvergrößerung zu erhalten drücken Sie [ENTER]. Es erscheint ein Marker. Bewegen
Sie diesen mittels der Pfeiltasten LEFT/RIGHT [<]/[>] und UP/DOWN [∧]/[∨] in die Nähe
des Bereiches, den Sie vergrößern wollen und drücken Sie erneut [ENTER]. Ein zweiter
Marker erscheint. Mit diesem ziehen Sie ein Fenster um den gewünschten Bereich auf und
bestätigen mit [ENTER]. Sie erhalten nun die Ausschnittvergrößerung.
[ENTER]
[ENTER]
Mit <ESC> gelangen Sie in vorhergehende Darstellung zurück.
Hinweis:
Um aus einer beliebig tiefen Ausschnittvergrößerung direkt zur Darstellung der kompletten
Aufgabe zu kommen, legen Sie die Marker aufeinander und drücken [ENTER].
40
