Parker EME
Achtung!
3.1.4.

Ballastwiderstand / Leistungsspannung DC (Stecker X2)

3.1.4.1
Netzanschluss Compax3 Sxxx 3AC V4
Reglertyp
Netzspannung
Eingangsstrom
Maximale Sicherung pro
Gerät (=Kurz-
schlussbemessung)
* für den UL - konformen Betrieb: K-Automat S273-K.
Der Betrieb der 3AC V4 - Geräte ist nur dreiphasig erlaubt!
Schalten Sie vor dem Verdrahten die Geräte spannungsfrei!
Auch nach dem Abschalten der Netzversorgung sind noch bis
zu 5 min. gefährliche Spannungen vorhanden!
In diesem Kapitel finden Sie
Ballastwiderstand / Leistungsspannung Stecker X2 bei 1AC 230VAC/240VAC-Geräten ................. 25
Ballastwiderstand / Leistungsspannung Stecker X2 bei 3AC 230VAC/240VAC-Geräten ................. 26
Ballastwiderstand / Leistungsspannung Stecker X2 bei 3AC 400VAC/480VAC-Geräten ................. 26
Anschluss eines Ballastwiderstand ...................................................................................................... 27
Verbinden der Leistungsspannung von 2 Compax3 3AC - Geräten................................................... 27
Die im Bremsbetrieb entstehende Energie wird von der Speicherkapazität von
Compax3 aufgenommen.
Reicht diese nicht mehr aus, dann muss die Brems - Energie über einen
Ballastwiderstand abgeführt werden.

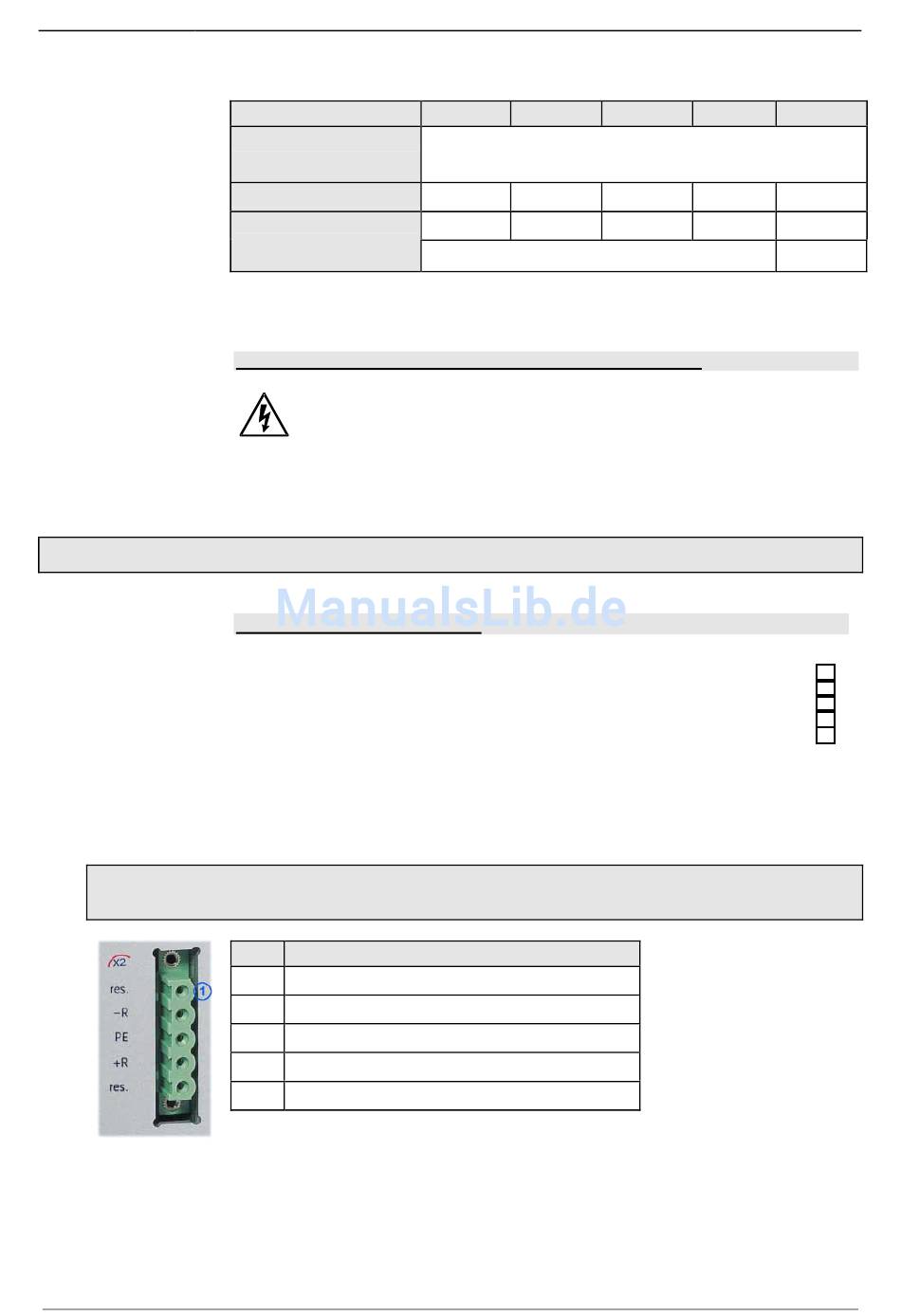

Ballastwiderstand / Leistungsspannung Stecker X2 bei 1AC
230VAC/240VAC-Geräten
PIN Bezeichnung
1 reserviert
2 - Ballastwiderstand (nicht kurzschlussfest!)
3 PE
4 + Ballastwiderstand (nicht kurzschlussfest!)
5 reserviert
190-120100 N12 C3I10T10 Oktober 2005
S015 V4 S038 V4
Dreiphasig 3*400VAC/480VAC
80-528VAC / 50-60Hz
3Aeff 6Aeff
6A 10A
K-Automat
Gerätebeschreibung Compax3
S075 V4 S150 V4
10Aeff 16Aeff
16A 20A
S300 V4
22Aeff
25A
D*
25
