Aktuator mit IC und Endstoppsignalen

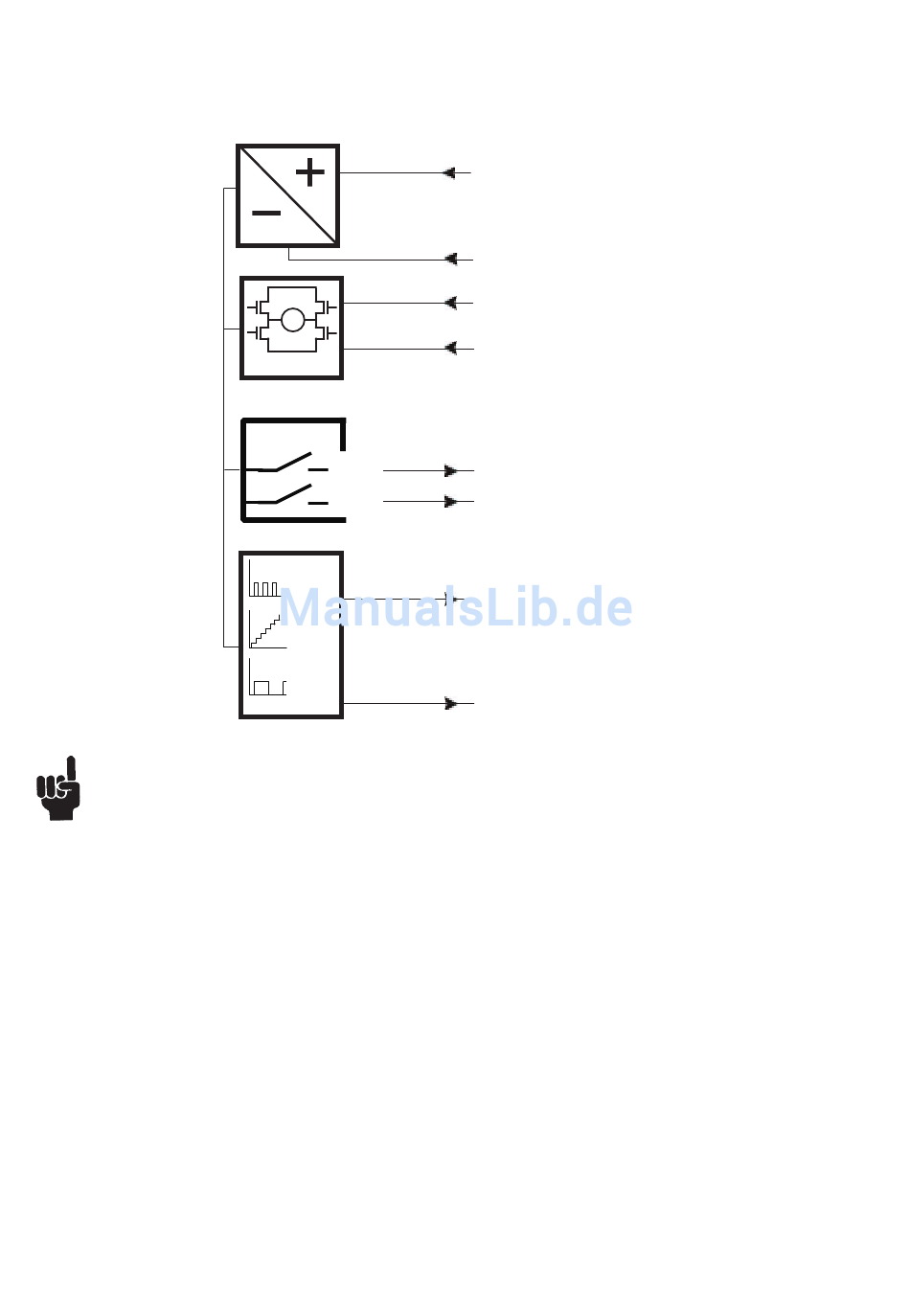

Anschlussdiagramm:
Abb. 7: 12xxxx-xxxxxxx8
Bitte beachten Sie, wenn die Stromversorgung nicht korrekt angeschlossen ist, kann der Aktuator beschä-
digt werden!
NACH INNEN
M
NACH AUSSEN
H-Brücke
IN
OUT
Hall
RÜCKMELDUNG
0-10 V
PWM
50%
50%
SIGNAL-GND/BEREIT
Seite 18 von 40
BRAUN
12/24 V DC
BLAU
SCHWARZ
ROT
GELB
GRÜN
VIOLETT
WEISS
