Aktuator mit Reed – Relative Rückmeldung 4 Adern

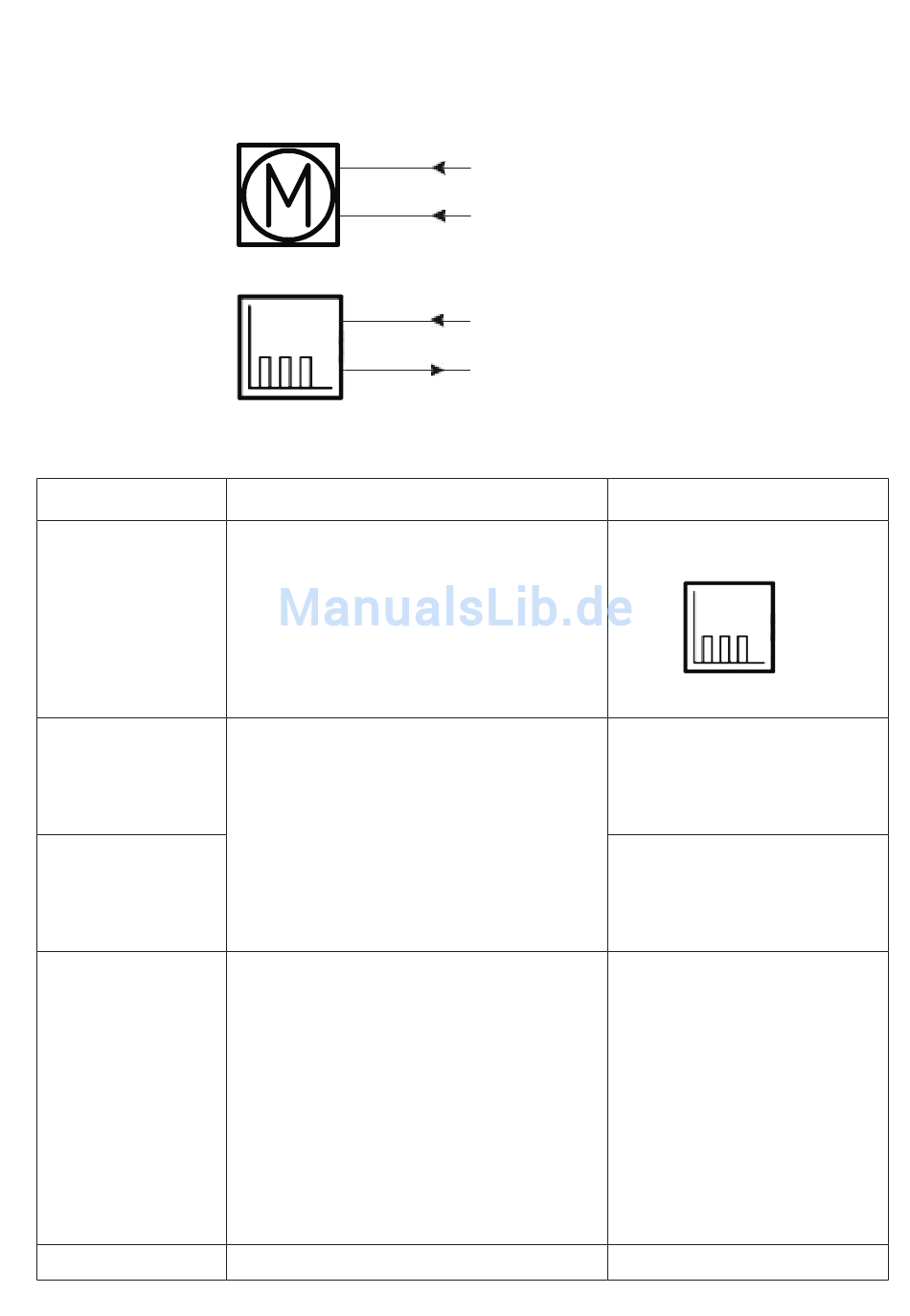

Anschlussdiagramm:
Abb. 4: 12xxxx-xxxxxxx4
I/O Werte:
Eingang/Ausgang
Beschreibung
Rot
Blau
Schwarz
Weiß
REED AUSGANG
Spezifikation
Der Aktuator kann mit einem Reed Sensor und
einem Spindelmagneten ausgestattet werden,
die eine relative Rückmeldung geben, wenn
sich der Aktuator bewegt. Das Ausgangssignal
ist ein PNP Signal.
Siehe Anschlussdiagramm, Abb. 4 oben
12-24 V DC (+/-)
12 V ±20 %
24 V ±10 %
Reed Ausgang: gleich dem Spannungseingang
4-poliger Magnet (Option M)
2 mm Steigung = 0,5 mm pro Impuls
4 mm Steigung = 1,0 mm pro Impuls
6 mm Steigung = 1,5 mm pro Impuls
10-poliger Magnet (Option E)
2 mm Steigung = 0,2 mm pro Impuls
4 mm Steigung = 0,4 mm pro Impuls
6 mm Steigung = 0,6 mm pro Impuls
Stromversorgungssignal (+)
ROT
BLAU
+
WEISS
SCHWARZ
Seite 14 von 40
Kommentar
Aktuator ausfahren:
Rot an Pluspol anschließen
Aktuator einfahren:
Rot an Minuspol anschließen
Aktuator ausfahren:
Blau an Minuspol anschließen
Aktuator einfahren:
Blau an Pluspol anschließen
Max. Schaltleistung 750 mA
