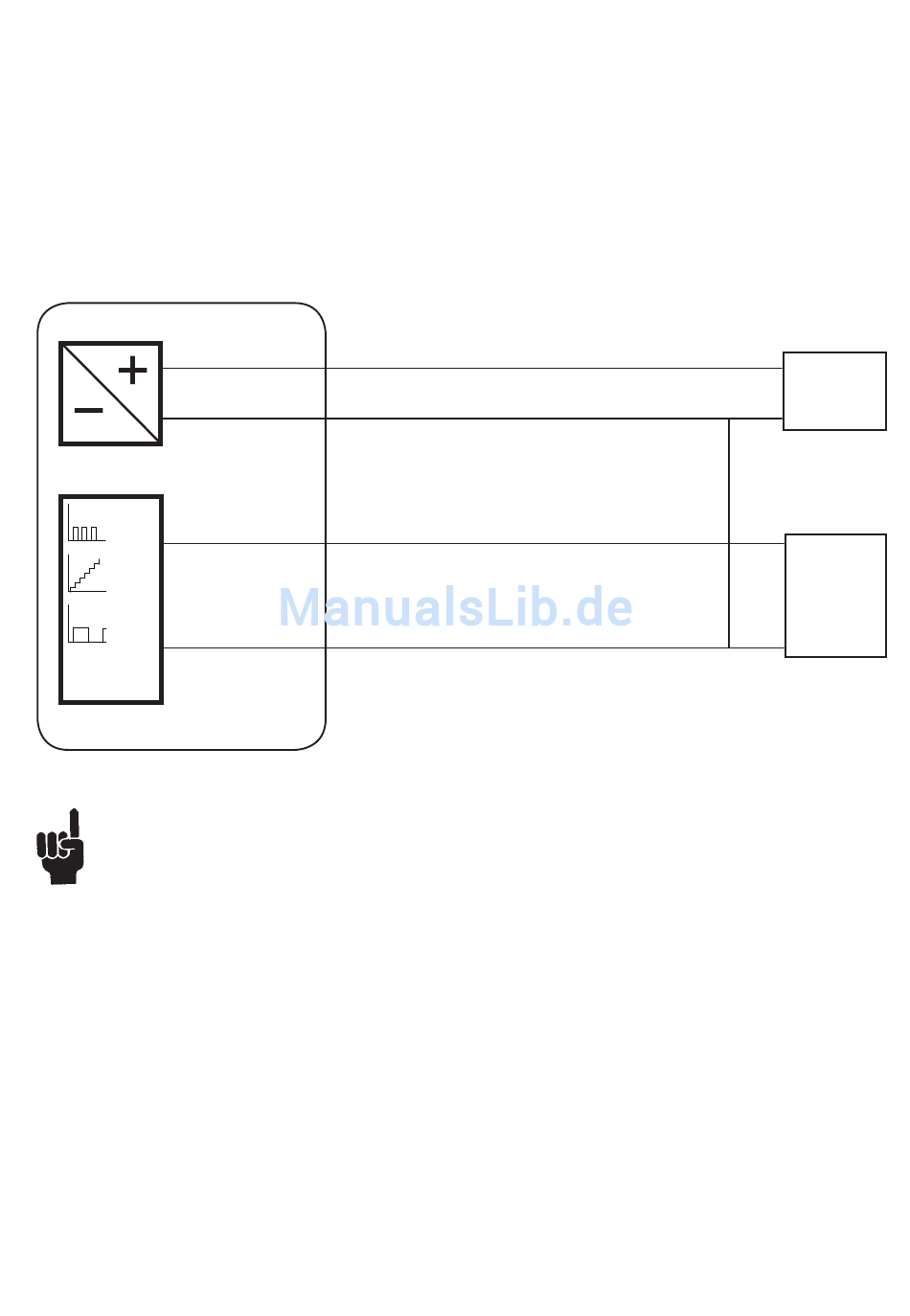

Korrekter Anschluss von Strom-GND und Signal-GND für IC
Um den Feedbackausgang zu nutzen, ist es wichtig, die Verbindung korrekt einzurichten. Besondere Aufmerksam-
keit sollte auf die zwei GND-Verbindungen gelegt werden. Strom-GND in der Stromversorgung und Signal-GND
in der Steuer- und Signalleitung. Wenn eine der bereitgestellten Rückmeldevarianten verwendet werden soll,
muss der Signal-GND benutzt werden. Um eine Fehlerfreiheit zu gewährleisten, wird der Signal-GND so dicht wie
möglich am Rückmeldungseingang der übergeordneten Steuerung mit dem Power-GND verbunden.
Stromanschluss
STROM
STROM-GND
Steuerungsanschluss
Hall
RÜCKMELDUNG
0-10 V
PWM
50% 50%
50% 50%
SIGNAL-GND
4-20 mA
LA12 IC Aktuator
Bitte beachten Sie, dass dieser Abschnitt nur für folgende Rückmelde-Optionen gilt:
0-10 V, Hall und PWM.
BRAUN
BLAU
VIOLETT
WEISS
Seite 21 von 40
Stromversor-
gung
Rück-
meldung
Eingang
