Produktbeschreibung
6
3 Produktbeschreibung

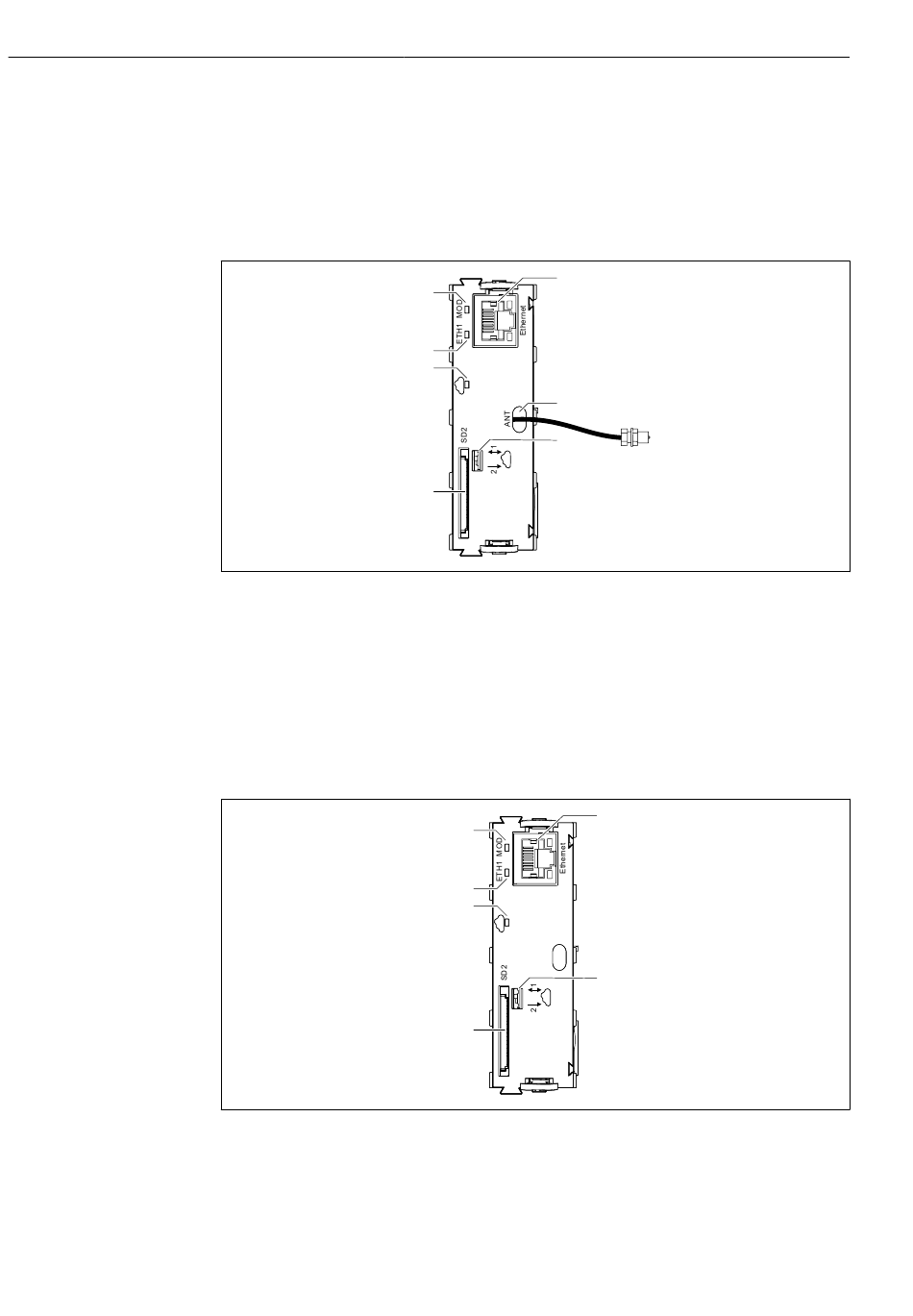

3.1 Produktaufbau
3.1.1 Mobilfunk/Ethernet-Variante (EMR)
 1 Edge-Modul, Variante für Mobilfunk oder Ethernet (EMR)
1 Ethernet-Buchse
2 Ausgang Antennenkabel
3 Schalter Datenübertragungsrichtung (bidirektional/unidirektional)
4 Slot für SD-Karte
5 LED Netilion-Verbindung aktiv
6 LED ETH1
7 LED MOD
3.1.2 Ethernet-Variante (EME)
 2 Edge-Modul, Variante für Ethernet (EME)
1 Ethernet-Buchse
2 Schalter Datenübertragungsrichtung (bidirektional/unidirektional)
3 Slot für SD-Karte
4 LED Netilion-Verbindung aktiv
5 LED ETH1
6 LED MOD
1
7 EMR
6
5
2
3
4
EME
6
5
4
3
Liquiline Edge Module CYY7
1
2
Endress+Hauser
A0056409
A0057136
