Elektrischer Anschluss
10
6 Elektrischer Anschluss
6.1 Edge-Modul anschließen
WARNUNG
L
Gerät unter Spannung!
Unsachgemäßer Anschluss kann zu Verletzungen oder Tod führen!
‣
Der elektrische Anschluss darf nur von einer Elektrofachkraft durchgeführt werden.
‣
Die Elektrofachkraft muss diese Betriebsanleitung gelesen und verstanden haben und
muss die Anweisungen dieser Anleitung befolgen.
‣
Vor Beginn der Anschlussarbeiten sicherstellen, dass an keinem Kabel Spannung
anliegt.
6.1.1 Kabelverschraubung montieren
Das Antennenkabel bzw. das Ethernet-Kabel durch die mitgelieferte Kabelverschrau-
bung verlegen. Je nach Bestellung (Mobilfunk-Variante oder Ethernet-Variante) sind
passsende Kabelverschraubungen mitgeliefert.
Kabelverschraubung montieren bei Messumformer CM442/CM444/CM448
Gilt nicht für CM442R/CM444R/CM448R
‣

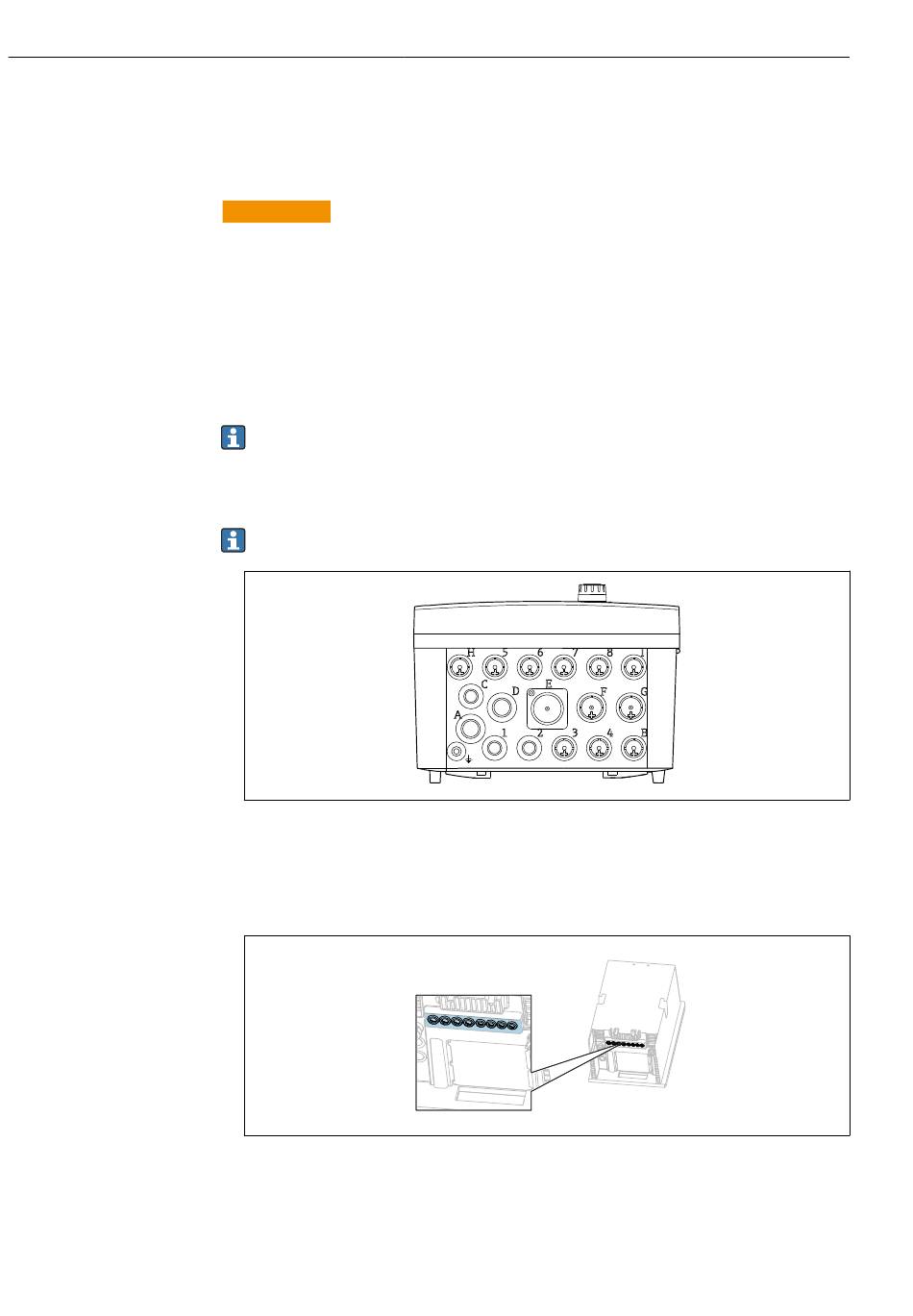

 5 Position Kabelverschraubungen bei Messumformer CM442/CM444/CM448
Die Kabelverschraubung an Position D, F, oder G montieren. Dazu die Betriebsanleitung
des Messumformers beachten.
Kabelverschraubung montieren bei Analysator CA8xxx
‣
 6 Position Kabelverschraubungen bei Analysator CA8xxx
Die Kabelverschraubung am Gehäuse des Analysators in einem M20-Gewinde montie-
ren. Dazu die Betriebsanleitung des Analysators beachten.
H 5 6 7 8
E
C
D
F
A
1 2 3 4
Liquiline Edge Module CYY7
I
G
B
Endress+Hauser
A0057128
A0030460
