Endress+Hauser Liquiline Edge Module CYY7 Betriebsanleitung Seite 13

Anbindung an netilion über mobilfunk oder ethernet mobilfunk/ethernet-ausführung (emr) und ethernetausführung (eme)

Liquiline Edge Module CYY7

Endress+Hauser

WARNUNG

Bei Kontakt zu einfach isolierten netzspannungsführenden Kabeln kann das Anten-

nenkabel unter Spannung stehen.

‣

Sekundärstromkreise müssen von Netzstromkreisen durch verstärkte Isolierung oder

doppelte Isolierung getrennt sein.

‣

Das Antennenkabel so verlegen, dass es keinen Kontakt zu einfach isolierten netzspan-

nungsführenden Kabeln hat.

Erforderliches Werkzeug für die Montage der Kabelverschraubung: Gabelschlüssel

24 mm

6.1.4

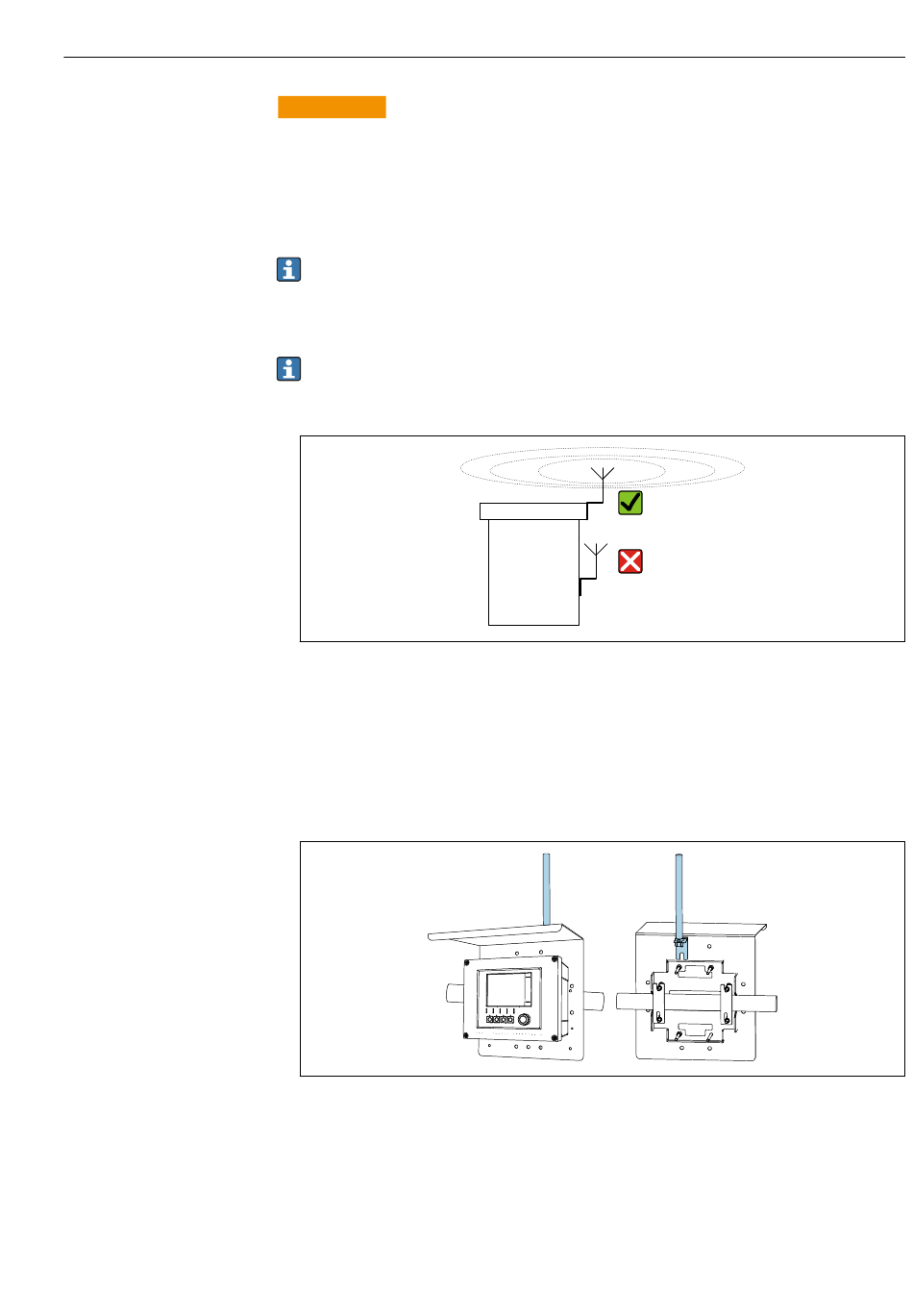

Antenne montieren

Empfehlung: Montageabstand der Antenne zum Messumformer: min. 50 cm

Montageposition

‣

Eine möglichst hohe Montageposition wählen. Die Antenne so montieren, dass sie

nach allen Seiten frei steht und nicht gegen Dach, Wand o. ä. strahlt.

Montage bei Messumformer

Montagematerial (kundenseitig):

• Schraube M5, Länge min. 8 mm

• Unterlegscheibe

• Mutter M5

‣

 10

Beispiel: Montage an Wetterschutzdach

Antenne an einer freien Position montieren. Z. B. an Mastmontagesatz oder an der

Rückseite des Wetterschutzdachs.

Elektrischer Anschluss

A0057200

A0057201
