Elektrischer Anschluss
12
2. Das Ethernet-Kabel durch die mitgelieferte Kabelverschraubung verlegen.
• Der Dichteinsatz der Kabeldurchführung ist teilbar. Das ermöglicht ein Anbringen
am Kabel, ohne den Stecker durchzuführen.
• Erforderliches Werkzeug: Gabelschlüssel 27 mm
6.1.3 Antennenkabel anschließen

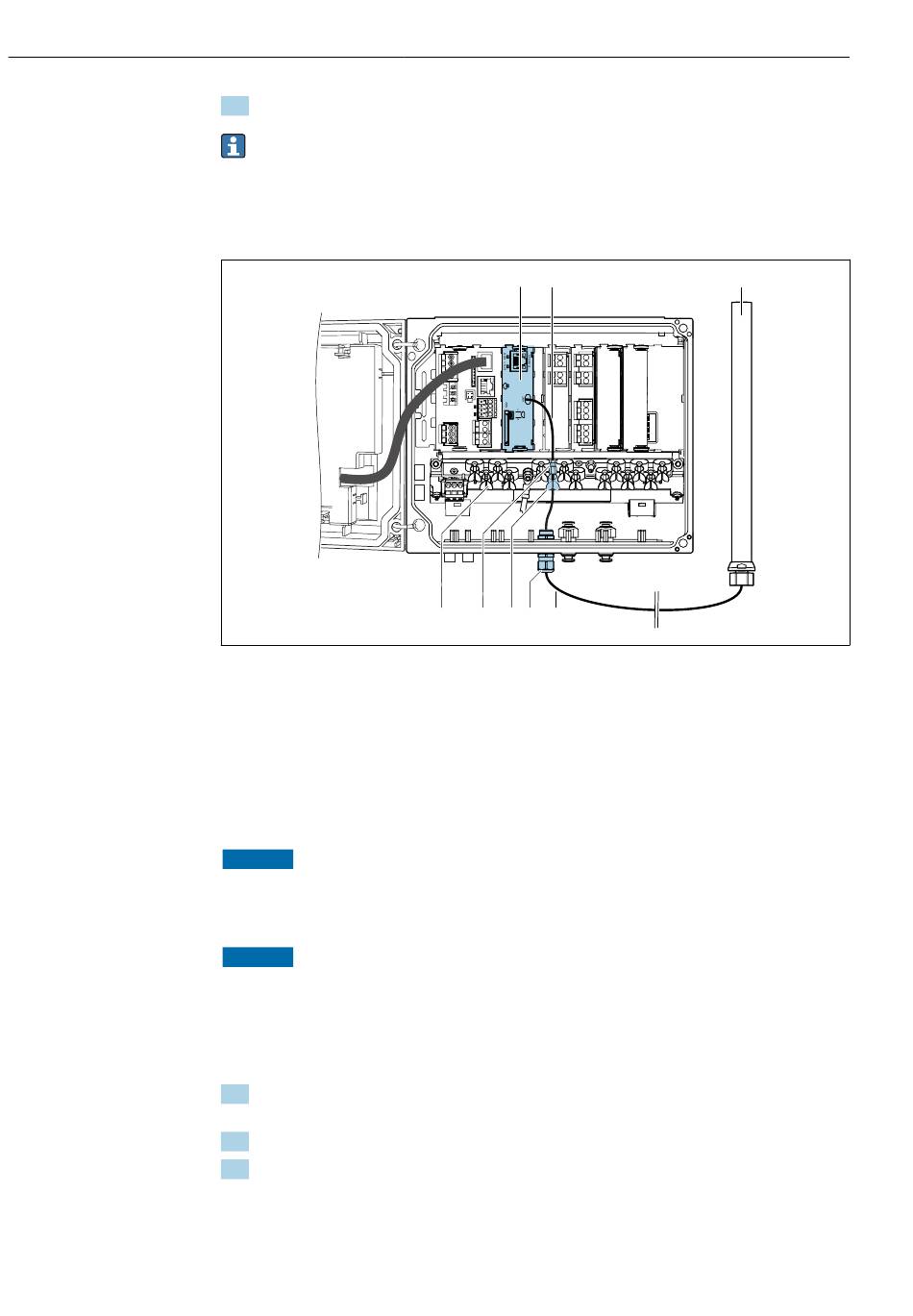

 9 Verlegung des Antennenkabels am Beispiel eines Messumformers
1 Edge-Modul
2 Adapterkabel
3 Antenne
4 Antennenkabel
5 Kabelverschraubung
6 Kabelklemme
7 Kabelverbindung
8 Klemmenleiste
HINWEIS
Zu geringer Biegeradius des Antennenkabels kann zu fehlerhaftem Funksignal oder
Ausfall des Funksignals führen.
‣
Das Antennenkabel nicht knicken und mit ausreichend großem Biegeradius verlegen.
HINWEIS
Verlust der Funkzulassung durch Nutzung einer nicht zulässigen Antenne oder eines
nicht zulässigen Antennenkabels.
‣
Das Edge-Modul nur mit der mitgelieferten Antenne und dem mitgelieferten Anten-
nenkabel (Länge 3 m, fest montiert) verwenden.
‣
Das Antennenkabel nicht verlängern.
1. Das Adapterkabel zur Zugentlastung mit der Klemmenleiste sichern (wenn vorhan-
den).
2. Das Antennenkabel durch die mitgelieferte Kabelverschraubung verlegen.
3. Das Antennenkabel mit dem Adapterkabel verbinden.
1 2
8 7 5 4
6
Liquiline Edge Module CYY7
3
A0057591
